5 閉環推挽式拓?fù)?/h1>

開環推挽式拓?fù)渲袥]有閉環反饋模式，因而滿足輸出電壓調節要求可能具有挑戰性。對于更高的功率水平和更嚴格的輸出調節，也可使用閉環推挽式拓?fù)?。與傳統的反激式類似，這種拓?fù)湫枰环N使用光耦合器的隔離式反饋模式。使用 LM25037 的此類拓?fù)涞氖纠韴D如圖 5-1 中所示。盡管此處的功率水平約為 5W，但與使用 SN6505 的開環推挽式拓?fù)湎啾?，整體元件數量非常多，尺寸非常龐大。

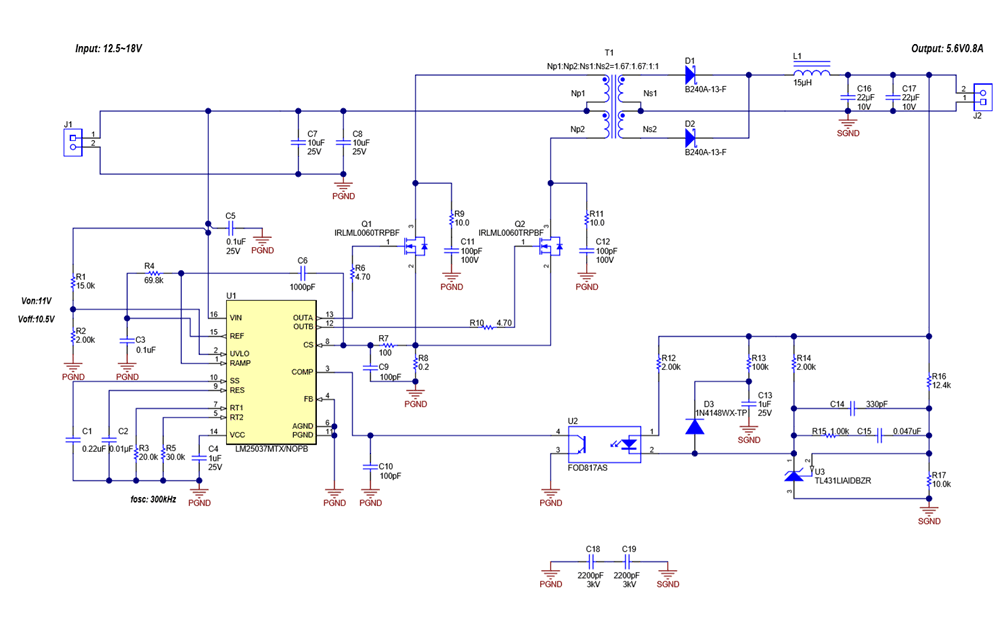

圖 5-1 使用 LM25037 的閉環推挽式拓?fù)?/span>
