3 初級側調節 (PSR) 反激式拓撲

PSR 反激式拓撲不需要光耦合器或三級繞組，并利用由磁化電感和開關節點電容引起的諧振環特性實現極其嚴格的負載調節。與傳統的反激式拓撲相比，它根據負載情況在非連續導通模式 (DCM) 或邊界導通模式 (BCM) 下運行。反過來，它消除了變壓器直流電阻 (DCR) 或次級側二極管的任何誤差，以實現嚴格的調節。

與連續導通模式 (CCM) 相比，PSR 反激式拓撲在 BCM/DCM 模式下工作，具有更低的電感（在更高的峰峰值紋波電流下）和更低的開關損耗，因為 MOSFET 導通和二極管關斷在零電流下發生。然而，PSR 反激式拓撲中較高的初級和次級側 RMS 電流會導致磁體和半導體中的傳導損耗。

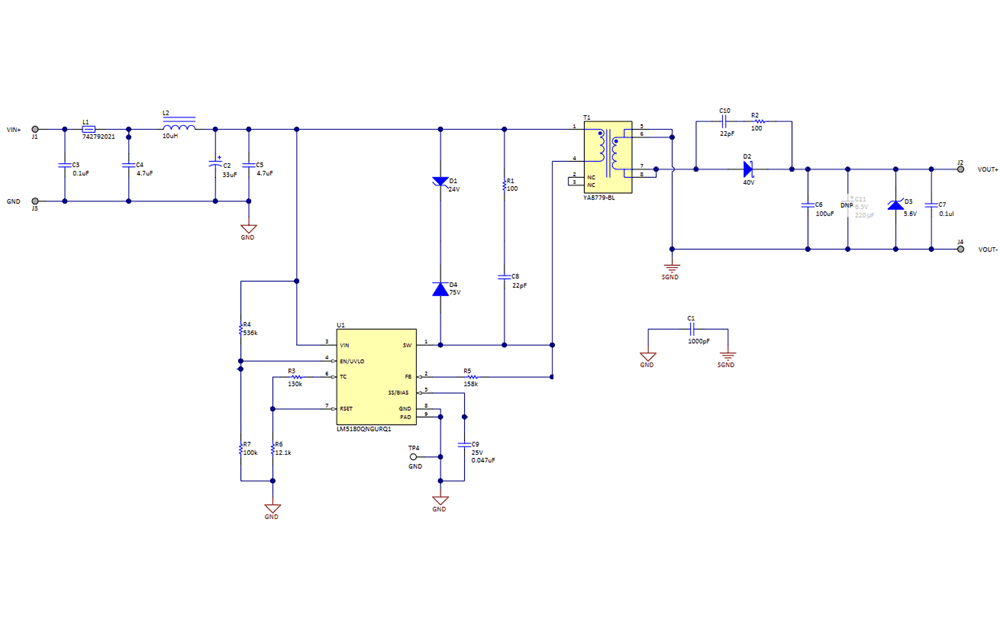

圖 3-1 所示為使用 LM5180 器件的 PSR 反激式拓撲的示例原理圖。它展示了變壓器如何實現只有兩個繞組的方案，并且與傳統反激式拓撲相比，元件總數也更少。

圖 3-1 展示極少總元件數和單個變壓器的 PSR 反激式配置
