7 用單個器件實現數據和電源隔離

德州儀器 (TI) ISOW7841 屬于增強型四通道高性能數字隔離器系列，該系列集成了高效低發射直流/直流轉換器。該系列數字隔離器的運行速度最高 100Mbps，傳播延遲小于 16ns。集成式直流/直流開關模式轉換器采用先進的電路技術來降低功率損耗并提高效率，在 5V 和 3.3V 輸入電壓下分別支持 130mA 和 75mA 的負載電流。集成式閉環反饋可實現出色的線路和負載調節。我們采用了特殊的發射降低技術，有助于滿足發射標準。

然而，設計師在集成式電源和數據解決方案方面失去了一些靈活性，例如輸出數量和隔離級別的配置。

有關采用方框圖對三種解決方案進行比較，請參閱圖 7-1。

• 基于 SN6505 的帶有獨立數字隔離器的開環推挽式電源
• 帶有獨立數字隔離器的集成式電源模塊 UCC12050
• 帶有集成式數字隔離器的 ISOW7841

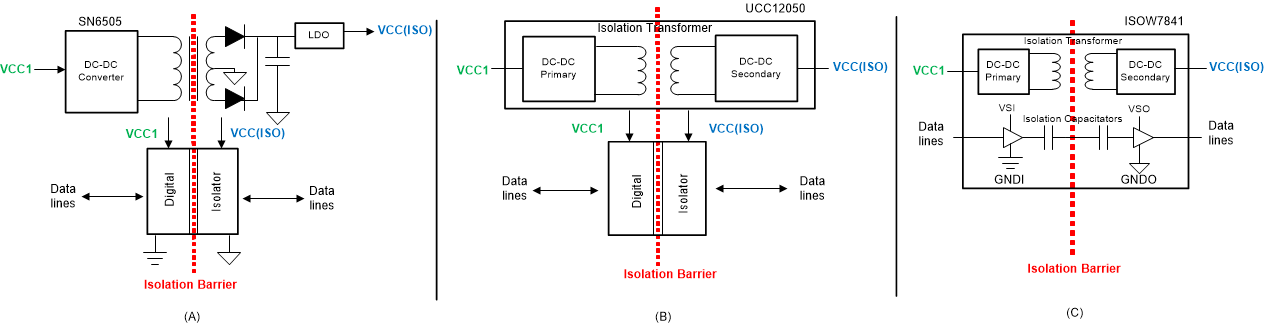

圖 7-1 分立式和集成式解決方案比較

對于圖 7-1 中顯示的所有三種方法，圖 7-2 重點比較了它們的布局方式。集成式解決方案展示了如何減小整體尺寸。

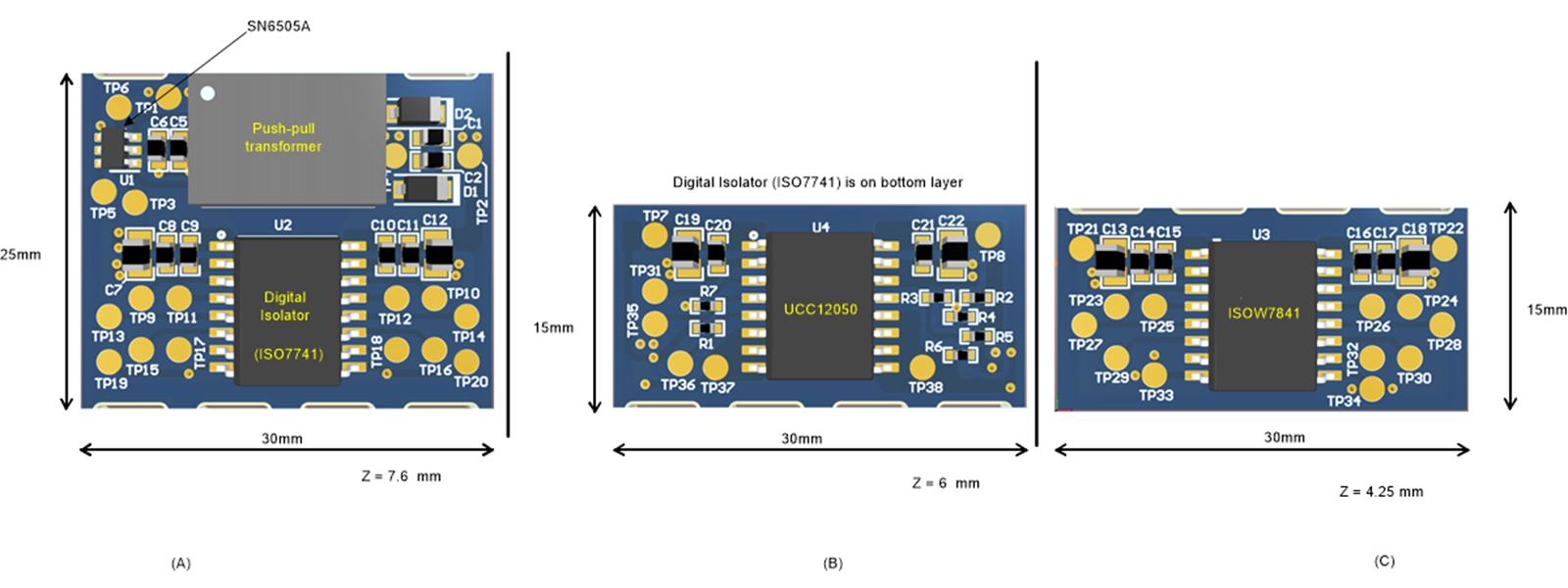

圖 7-2 (A) SN6505 + 數字隔離器 (B) UCC12050 + 數字隔離器（底層）和 (C) ISOW7841 的布局尺寸比較
