ZHCAAD1A October 2019 – October 2020 ISO7741 , ISOW7841 , LM25037 , LM25180 , LM5180 , LM5181 , LM5181-Q1 , UCC12040 , UCC12050
1 引言
患者安全是全球健康優先事項。回顧 2002 年出臺的 WHA55.18 號決議（敦促成員國“盡可能密切關注患者安全問題，并建立和加強以科學為基礎的系統，這對于改善患者安全和衛生保健質量非常必要”），第七十二屆世界衛生組織大會 (WHA72) 于 2019 年 5 月通過了 WHA72.6，這是一項關于“全球患者安全行動”的決議。（來源：https://www.who.int/patientsafety/en/）
多參數患者監護儀可測量人體生命體征，如心電圖 (ECG)、血氧濃度 (% SpO2)、血壓、溫度等（請參閱圖 1-1）。

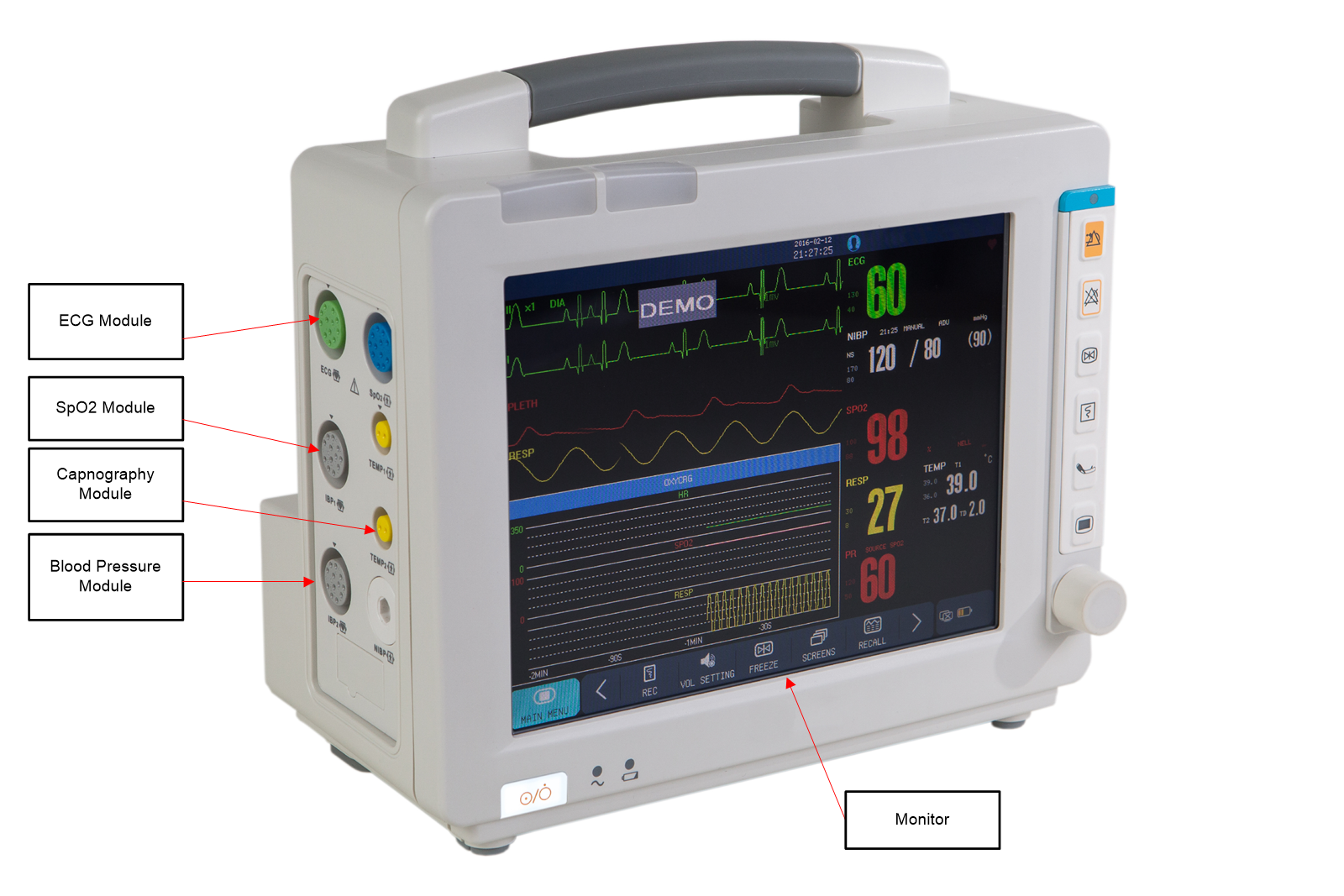

圖 1-1 顯示模塊如何連接到主監護儀的多參數患者監護儀圖 1-2 所示為 ECG 模塊的通用方框圖。它強調了模擬電路與數字處理單元是隔離的。醫療標準（如 IEC60601-1）規定，多參數患者監護儀需要具有最高 5kV 的隔離電壓以隔離接地，防止任何接地回路電流，并防止從患者身體流出泄漏電流。在隔離數據的同時，它還需要與電源相同的隔離級別。

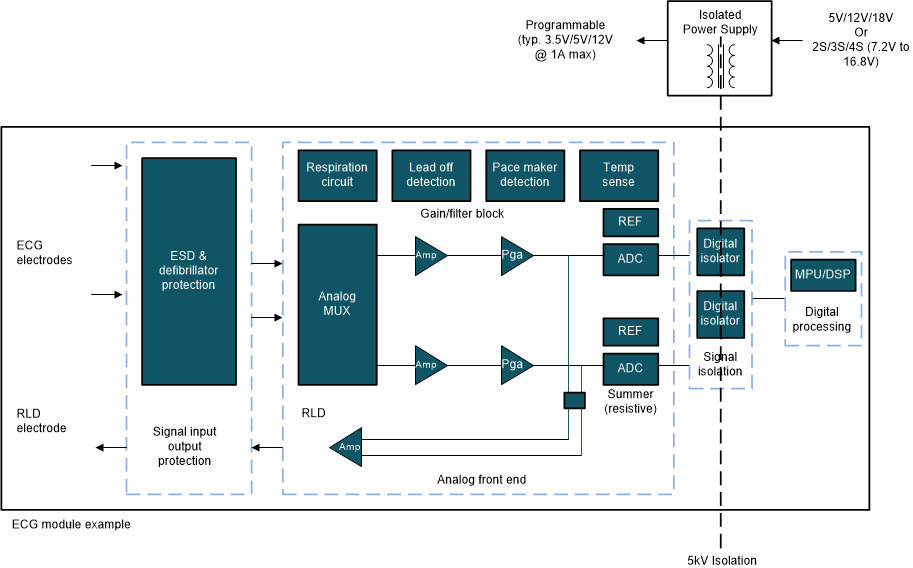

圖 1-2 隔離的 ECG 模塊方框圖（顯示隔離）數據隔離可使用簡單的數字隔離器來完成，但隔離電源拓?fù)湫枰M(jìn)行仔細分析。表 1-1 所示為此類隔離電源的典型規范。
| 特性 | 值 |
|---|---|
| 輸入電壓范圍 | 選項 - 1：來自交流/直流電源（3.3V 至 24V） |
| 選項 - 2：來自 1S-4S 電池（i3.7V 至 16V） | |
| 輸出電壓 | 選項 - 1：3.3V 或 5V |
| 選項 - 2：3.5V 或 5.5V，后接低壓差調節器 (LDO) | |
| 輸出功率 | 通常為 5-7 瓦 |
| 隔離 | 5kV 及以上 |
此應用報告深入探討了與隔離式電源和數據相關的關鍵設計挑戰，例如輸出調節、反饋機制、輸入電壓范圍、輸出功率和尺寸考慮以及合適的電源架構，如下所示：
- 傳統和 PSR 反激式 - 寬輸入電壓 (Vin) 和可調輸出功率 (Pout)
- 開環和閉環推挽式 - 反饋機制和輸出調節
- 集成隔離式電源和數據 – 具有有限 Pout 的外形受限設計
