4 繼電器或接觸器焊接檢測

檢測主繼電器的電壓輸出是首先要考慮的安全注意事項。即使處理器已禁用繼電器驅動級，繼電器和接觸器之間的接觸也會導致拱起并將它們?nèi)酆显谝黄穑瑸槌潆婑詈掀骰虿孱^供電。因此，驗證操作是否已正確完成至關重要，并且應該在每次打開繼電器時進行。

TI 的 ISO1212 器件是一款完全集成的隔離式數字輸入接收器，可通過感應或監控線路電壓來幫助實施此項檢查。ISO1212 接收器具有集成電流限制功能，符合 IEC 61131-2 1 類、2 類和 3 類標準的特性，并且適合多通道設計。圖 4-1 所示為使用 ISO1212 進行接觸焊接檢測的數字輸入模塊中的兩個通道的實現方案。電阻 R_SENSE 用于控制限流，而 R_THR 用于控制電壓轉換閾值。ISO1212 器件的輸出（OUT1 和 OUT2）是 GPIO 電平直流信號，當存在電壓時為高電平，并直接饋入 MCU 以進行故障檢測。

本實現方案中未顯示控制導頻接口、輔助電源樹和交流/直流漏電流檢測子系統。

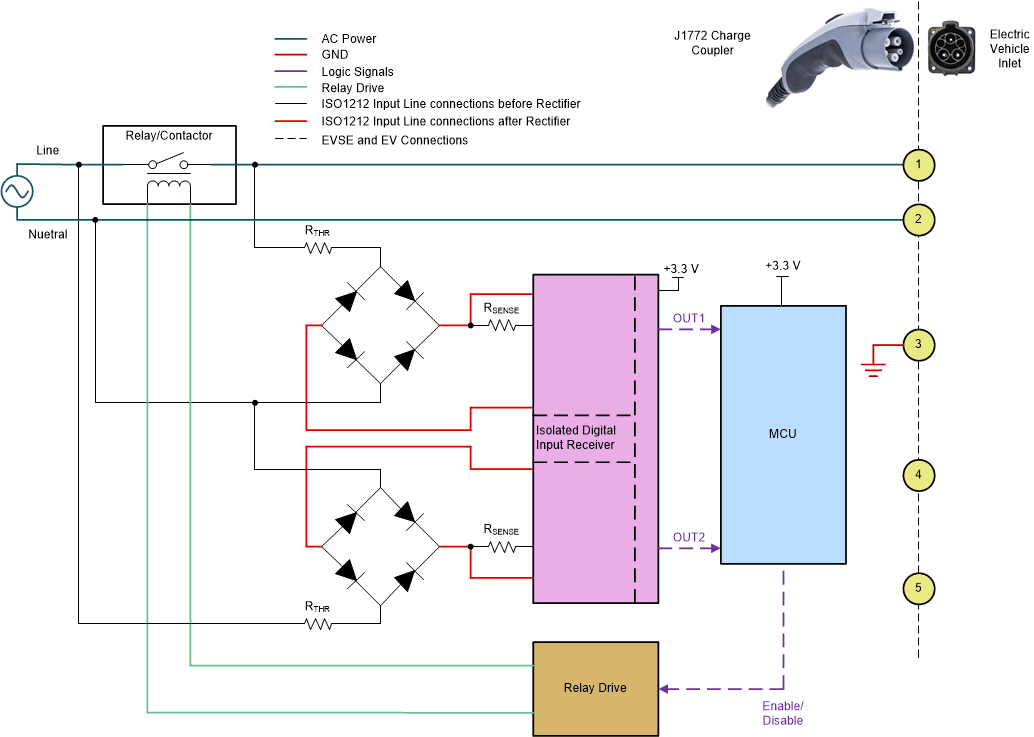

圖 4-1 接觸焊接檢測的 ISO1212 連接

圖 4-2 和圖 4-3 顯示了故障條件下的 ISO1212 數字輸出和輸入線電壓以及 ISO1212 器件的數字輸出之間的延遲。

圖 4-2 繼電器閉合時的 ISO1212 數字輸出和繼電器輸出電壓

圖 4-3 ISO1212 的數字輸出之間的延遲
