2 EVSE 中的輔助電源樹架構

EVSE 中的輔助電源樹主要由隔離式交流/直流反激式功率級和用于生成 I/O 電壓的線性穩壓器和直流/直流降壓轉換器、用于控制導頻信號接口的雙極電源軌以及用于不同外設的模擬電壓組成。

隔離式交流/直流反激級基于 UCC28740 控制器，后者使用一個光耦合器來提供恒定電壓 (CV)，從而改善對大型負載階躍的瞬態響應。恒流 (CC) 調節通過初級側調節 (PSR) 技術來實現。此器件處理光耦合反饋信息和來自輔助反激式繞組的信息，以實現對輸出電壓和電流的精準控制并保持高性能。

圖 2-1 和圖 2-2 重點介紹了電源樹的低成本變體的實現方式以及 EVSE 設計中的外設要求。

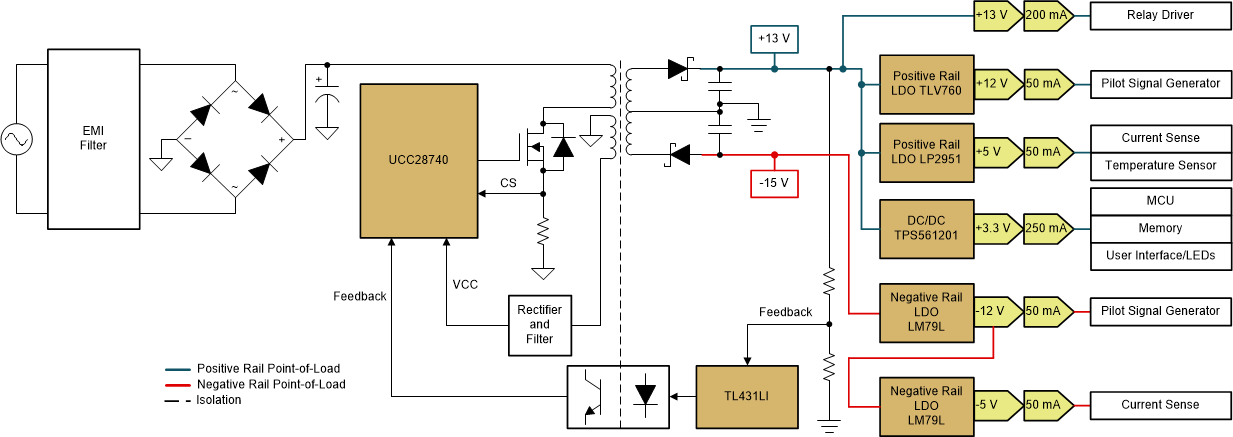

圖 2-1 多路輸出反激后跟低成本 LDO 和直流/直流

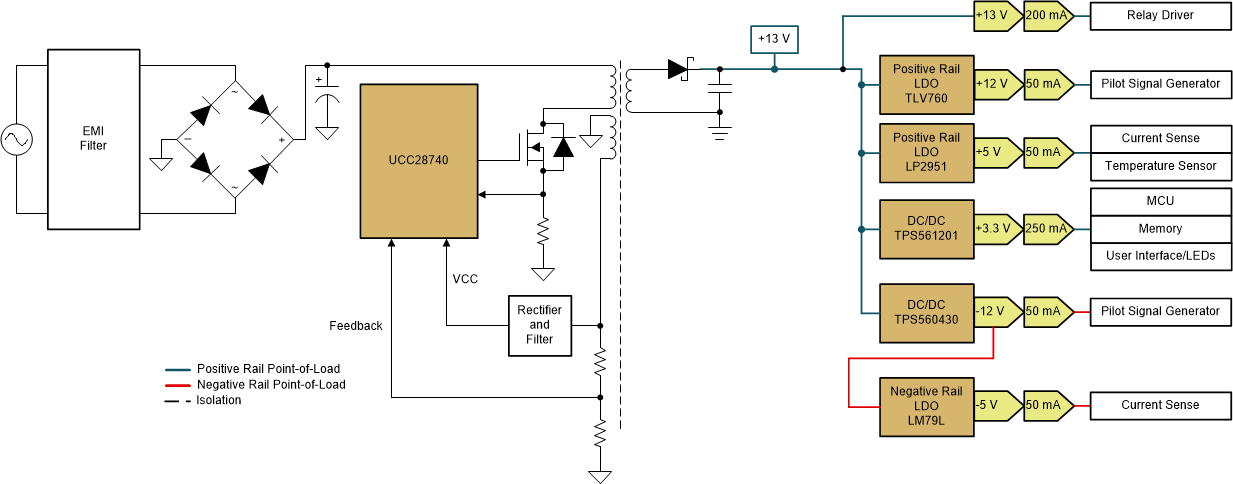

圖 2-2 單路輸出反激后跟低成本 LDO 和直流/直流
