3 使用半橋驅動器的繼電器或接觸器驅動

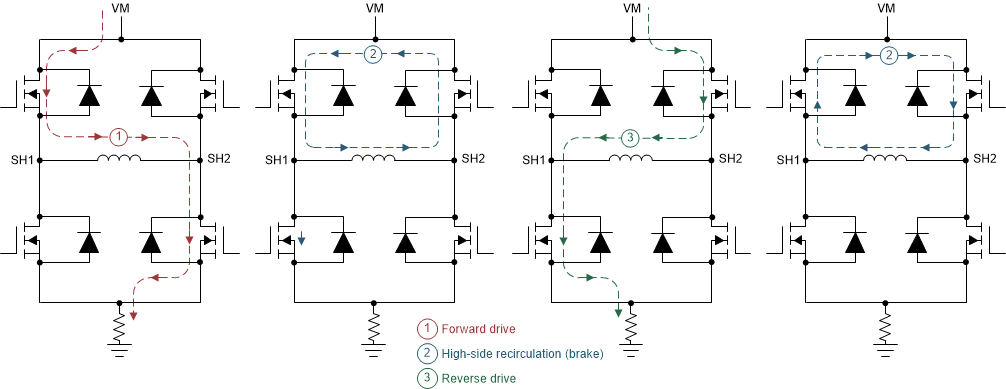

H 橋是通過負載連接在一起的兩個半橋。它們主要用于需要切換施加到負載的電壓或電流極性的應用；例如，鎖存繼電器。H 橋還會導致使用另一個 MOSFET 的電流再循環變慢。圖 3-1 所示為 H 橋如何驅動傳統電磁閥。
圖 3-1 用于驅動電磁閥的 H 橋配置這種配置可減少散熱并提高熱性能，從而隨著時間的推移提高效率。這種驅動拓?fù)溥€可確保在因電弧產生觸點焊接故障的情況下使繼電器快速放電?？煽康募呻娏骺刂瓶纱_保繼電器無論溫度如何都保持通電。這種配置還可提供 VSUPPLY 短路保護和 GND 短路保護。
DRV8816 電機驅動器有助于驅動單相交流電動汽車充電應用中的繼電器，以便在發生觸點焊接故障時減少散熱并使繼電器快速放電。
DRV8847 電機驅動器可驅動繼電器，例如三相交流電動汽車充電應用中的 Panasonic? HE-S。使用這些電機驅動器 IC 能夠簡化設計并減小完成此任務所需的電路板尺寸。
