6.1 電壓調節電路
電動自行車系統具有三個功率級別。這些功率級別以 24V、36V 或 48V 標稱電池為導向。
- 24V、36V 或 48V 標稱電壓可直接驅動功率 MOSFET
- 15V 指定功率橋中 MOSFET 驅動器 IC 的電源
- 5V 指定微控制器和其他器件的電源

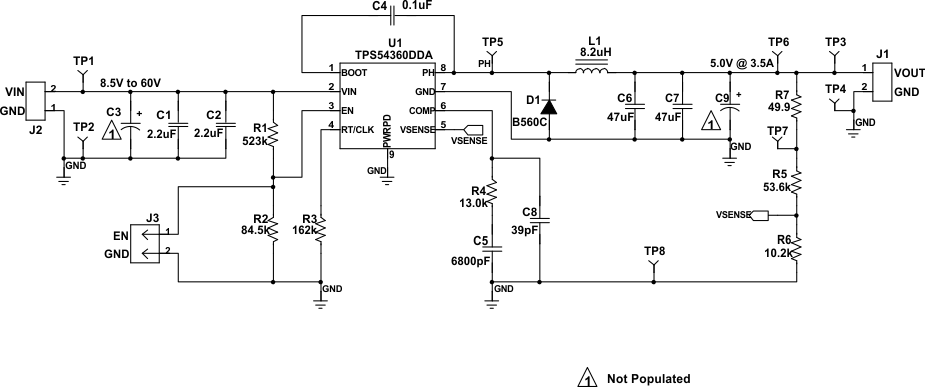

圖 6-1 所示為典型的 5V 降壓轉換器功率級。
圖 6-1 TPS54360 原理圖可使用外部器件或在電機驅動器內部生成較低的兩個電壓軌。
TPS54360 器件為電動自行車等電池供電應用提供輸入電壓瞬態保護、滿載電流下的高效率和輕載效率。該器件的高開關頻率支持小型無源器件，從而實現較小的總體解決方案尺寸。
使用包含內部降壓穩壓器的器件（例如 DRV8323R 或 DRV8353R）有助于簡化電源設計，因為可在電機驅動器器件內部生成兩個較小的系統電壓軌中的一個。
