4 轉子
轉子由永磁體制成，包含 2 到 8 個極對，具有交替的北 (N) 極和南 (S) 極

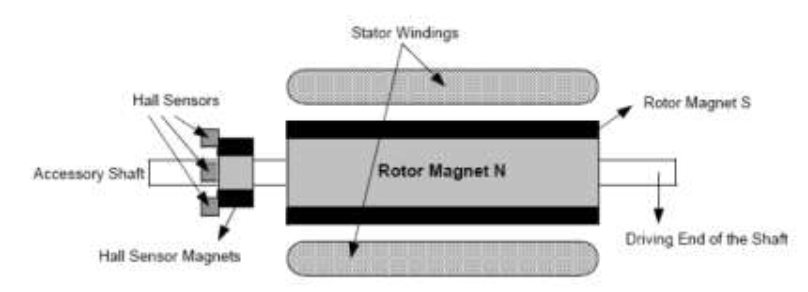

圖 4-1 BLDC 電機機械結構與有刷直流電機不同，BLDC 電機可通過電子方式進行控制。若要使 BLDC 電機轉動，必須以特殊順序給定子繞組通電。必須知道轉子位置，以便了解接下來將給哪一個繞組通電。轉子位置使用嵌入定子中的霍爾效應傳感器進行感應。也可采用無傳感器方法。
大多數 BLDC 電機在電機非驅動端的定子中嵌入了三個霍爾傳感器。每當轉子磁極經過霍爾傳感器附近時，它們就會產生高電平或低電平信號，表明 N 極或 S 極正在經過傳感器附近。根據這些霍爾傳感器信號的組合，可確定準確的換向順序。
無傳感器應用正變得越來越流行，因?yàn)樗喕穗姍C(jī)結構和接線。雖然需要更高級的軟件，但可輕松實現。
由于電動自行車的日益普及，專為電動自行車應用設計的電機現已上市。這些電機在如何安裝到自行車上以及如何向它們施加動力方面有很大差異。如上所述，可提供帶傳感器和無傳感器兩種類型。
以下動力總成和電機類型在當今市場上屢見不鮮，具體示例如下：
-
皮帶驅動傳輸
一個專門設計的電機安裝在車架的低處，并通過皮帶驅動后輪
-
直接驅動（直列式鏈驅動）
這種方法使電機與自行車主鏈條（即，騎手在蹬車時使用的鏈條）協同工作。電機的傳動裝置因制造商而異。
-
帶專用鏈傳動裝置的框架式電機
另一種常見的方法是將電機安裝到自行車車架上靠近后輪輪轂的位置，通常在一側。電機自帶小鏈條，可驅動后輪上的行星齒輪。這種專用鏈條與主自行車鏈條（用于與自行車踏板搭配使用）是分開的。傳動裝置對于制造商或售后電機轉換套件來說仍然是特定的。
-
輪裝盤式電機
這是博餅 或碟式 電機，有時甚至被稱為飛盤電機，被安裝在一個或兩個輪子上。這些電機可安裝在兩個輪子上，使騎手可用的動力翻倍。但是，這些電機會增加車輪的重量和離心力。
-
輪轂電機
理想情況下，輪轂電機 是指取代車輪輪轂的電機。有時這可以是平盤電機，有時并非盤式電機。在任何一種情況下，電機都是輪轂，而不是安裝在它旁邊或附近。
-
基于摩擦的軸
這種類型的電力驅動將電機安裝在非常靠近一個車輪的位置。軸從電機延伸出來，且這個旋轉軸通過與它直接接觸旋轉來驅動車輪。電機不與鏈條交互。鮮少支持電機的多個齒輪。
-
齒輪傳輸式軸驅動
這種電驅動就像由軸驅動的摩托車。自行車沒有鏈條。電機和踏板向一個密封且受保護的軸提供動力，該軸在前后都具有錐齒輪。支持多個齒輪（速度）。
表 4-1 總結了之前描述的傳動系類型。
| 動力總成類型 | 優勢 | 劣勢 |
|---|---|---|
| 皮帶驅動傳輸 |
|
不使用電機時可能會降低踏板的性能 |
| 直接驅動（傳統直列式鏈） |
|
|
| 帶專用鏈的框架式電機 |
|
|
| 輪裝盤式電機（博餅式電機） |
|
|
| 輪轂電機（非盤式） |
|
|
| 基于摩擦的軸驅動 |
|
|
| 齒輪傳輸式軸驅動 |
|
更換輪胎和重新安裝車輪可能比其他方法要求更高 |
根據表 4-1 中所列的信息，選擇了具有以下具體性能的 500W 后輪轂電機：
- 型號：HBS36R
- 后輪轂電機電壓：36V（無刷）
- 功率：500W
- 重量：5Kg
