2.1 內部電池平衡電路設計
在啟用其中一個內部平衡 FET 后，此內部 FET 會同時拉該電池的引腳，從而使電流流經該電池的輸入電阻器。在啟用內部平衡功能時，輸入濾波電阻器的最小建議值為 20Ω。該值可以最大限度地提高平衡電流，同時使其不超出內部 FET RDS(ON) 范圍內的絕對最大電池平衡電流。輸入濾波電阻器的最大建議值為 100Ω。
內部 FET 的典型內部電池平衡電阻（RDS(ON)）為 25Ω。對于完全充電電壓為 4.2V 的典型鋰離子電池，這會產生大約 65mA 的平衡電流。如果開關持續接通，那么該電流為直流電流，因此平均平衡電流會更低。占空比由多種因素決定，Topic Link Label5將對這些因素進行更加詳細的討論。
I_Balance = VCell/(2 x Rn + RCB) = 4.2V/(2 x 20 + 25) ~= 65mA

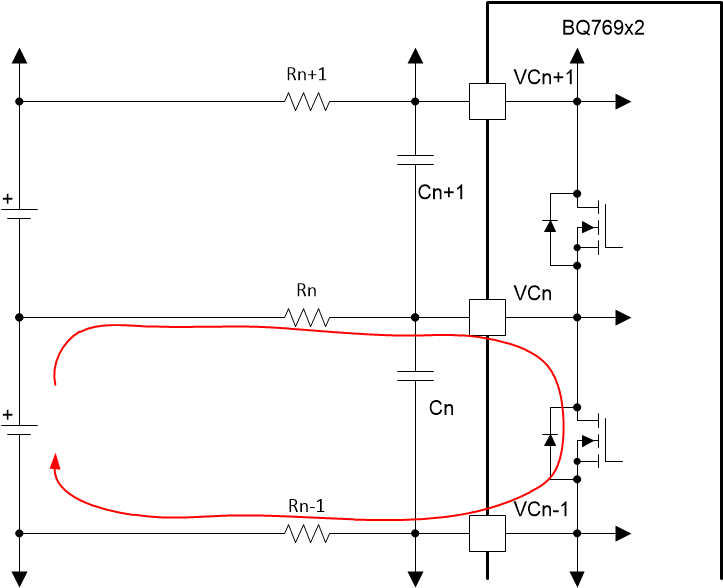

圖 2-1 用于內部平衡的應用電路對于許多應用來說，器件的內部平衡電流足以滿足要求，不需要額外的外部元件。不過，必須考慮功率耗散及其對器件溫度的影響。例如，65mA 的電流流入 25Ω 的電阻器會產生大約 0.1W 的功耗。該器件的結至環境熱阻為 66°C/W。如果同時對 5 節電池進行平衡，則會導致結溫上升 33°C。
可以通過多種方法來避免過大的功率耗散?？梢酝ㄟ^設置 Settings: Cell Balancing Config: Cell Balance Max Cells 來限制允許同時進行平衡的電池的最大數量。還有一些參數用于根據電池溫度或器件的內部溫度來控制何時允許進行平衡。這些參數可用于在自主模式下控制功率耗散和溫度。還可以增大電池輸入電阻器值，以減小平衡電流，而這也會降低功率耗散。
