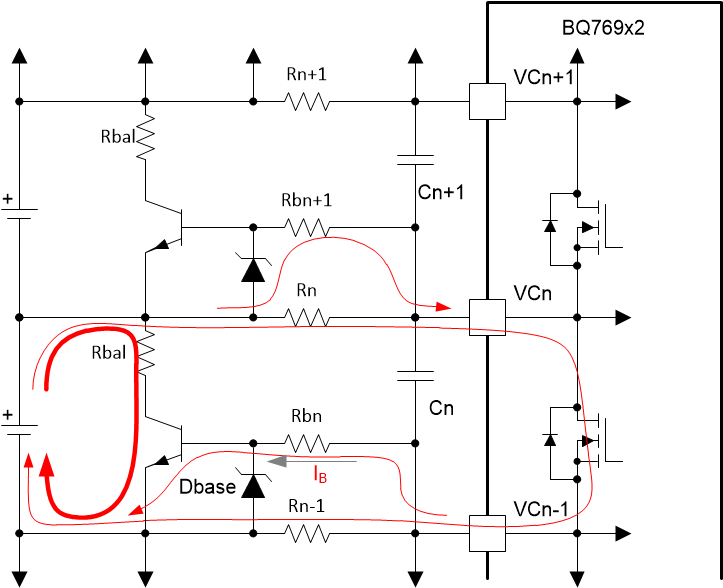

外部 FET 適用于大多數采用典型 4.2V 鋰離子電池的應用，因?yàn)樵诔潆娖陂g通常會在較高的電壓下進行平衡。對于所需的平衡電流比內部平衡所能提供的平衡電流更高、但還需要在較低的電池電壓下進行平衡的應用，可以考慮采用外部 BJT?？梢酝ㄟ^選擇合適的平衡電阻器 (R_bal) 和基極電阻器 (R_bn) 來控制外部 BJT 的平衡電流。在圖 2-5 中，當內部 FET 在器件內部導通時，流經 R_bn 的電流使 NPN 晶體管進入飽和狀態。

該電路中還使用了一個齊納二極管，以防受到與 FET 電路類似的電池組瞬態的影響。使用 BJT 時，也適合使用標準二極管，而不是齊納二極管，因?yàn)楸Ｗo(hù)晶體管的是齊納二極管的正向電壓?；鶚O-發射極二極管（或用于 PNP 的發射極- 基極二極管）將執行反向?qū)ǎ@將阻止齊納二極管導通。

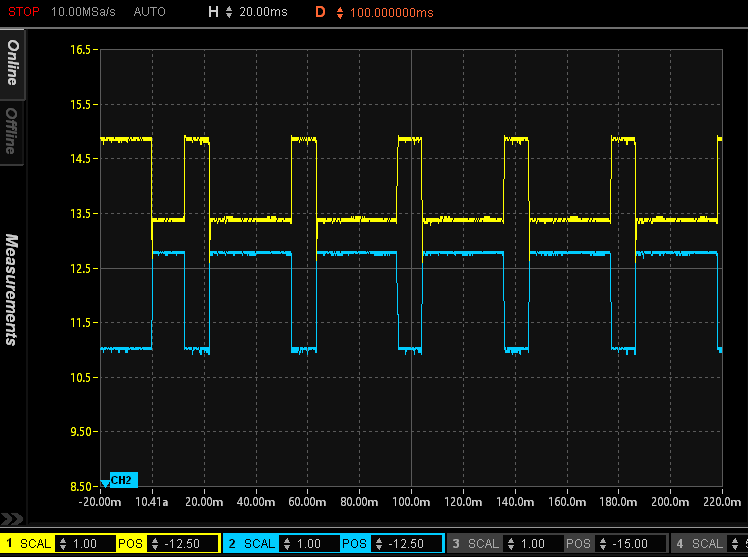

對于下面捕獲的波形，電路設計采用了 100Ω 的 R_n 和 240Ω 的 R_gn。R_bal 電阻器設置為 50Ω，從而在 4V 電壓下使流經 BJT 的平衡電流為 80mA。在該電池電壓下，約 22mA 的額外電流流經器件的內部 FET，從而使總平衡電流接近 102mA。選擇了一個在 100mA IC 下 hFE 為 30 的 NPN 晶體管。在采用該元件選型的情況下，當電池電壓為 4V 時，I_B 大約為 4.5mA。
