3 獨立平衡算法和設置

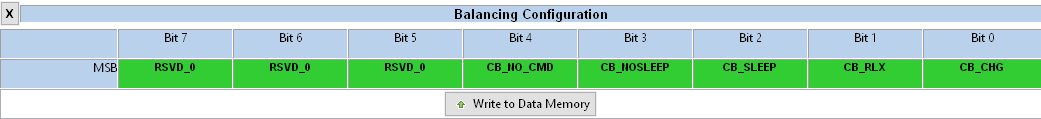

BQ769x2 器件禁用了電池平衡功能，并默認選擇了自主模式。圖 3-1 顯示了 Battery Management Studio 軟件中的“Balancing Configuration”（平衡配置）寄存器。若要啟用獨立電池平衡功能，可以設置 [CB_CHG] 或 [CB_RLX] 位。

充電與靜置 - 可以設置 [CB_CHG]、或在靜置狀態下設置 [CB_RLX]，或同時設置這兩者，從而在充電期間進行自主平衡。如果設置了 [CB_CHG]，則在 CC1 電流高于 Settings:Current Thresholds:Chg Current Threshold 時能夠進行自主平衡。如果設置了 [CB_RLX]，則在電流低于 Settings:Current Thresholds:Chg Current Threshold 并高于 Settings:Current Thresholds:Dsg Current Threshold 的負值時能夠進行自主平衡。該器件會以 Cell Balance Interval（電池平衡間隔）評估繼續平衡的條件。例如，如果該器件被配置為在充電期間避免進行平衡，且在平衡時電池組開始充電，則平衡在被禁用前會繼續進行，直到間隔計時器到期。

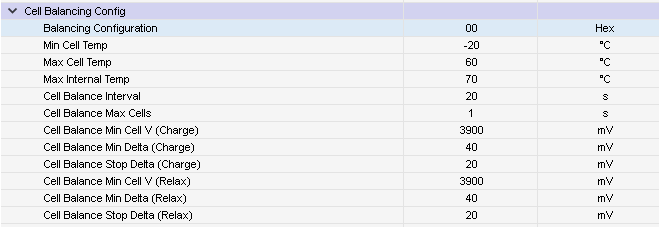

下面的“Battery Management Studio Data Memory”窗口中顯示了多個參數。溫度參數 Min Cell Temp（最低電池溫度）、Max Cell Temp（最高電池溫度） 和 Max Balance Current（最大平衡電流）用于設置電池平衡的允許溫度限值。如果溫度超出這些參數設置的限值，該器件將禁用平衡（自主型和主機控制型）。Cell Balance Max Cells（電池平衡最大電池?cái)?shù)）用于限制在自主模式下可以同時平衡的電池?cái)?shù)量（在主機控制模式下忽略該參數）。這對于限制平衡期間的功率耗散非常有用。

在充電期間啟用自主平衡功能時，如果最低電池電壓高于 Cell Balance Min Cell V (Charge)（電池平衡最低電池電壓（充電））并且最高電池電壓與最低電池電壓之間的差值大于 Cell Balance Min Delta (Charge)（電池平衡最小變量（充電）），則該器件允許進行平衡。類似地，在靜置期間啟用自主平衡功能時，如果最低電池電壓高于 Cell Balance Min Cell V (Relax)（電池平衡最低電池電壓（靜置））并且最高電池電壓與最低電池電壓之間的差值大于 Cell Balance Min Delta (Relax)（電池平衡最小變量（靜置）），則該器件能夠進行平衡。在靜置期間進行平衡時，如果該器件在每個計時器間隔結束時重新評估電池狀態，那么該器件會在所有電池電壓都處于最低電池電壓的 Cell Balance Stop Delta (Relax)（電池平衡停止變量（靜置））范圍內時停止平衡。該 Cell Balance Stop Delta（電池平衡停止變量）可以降低將電壓較高的電池電壓過度平衡至略低于電壓最低的電池電壓（從而緩慢地耗盡電池組的電量）的風險。充電期間平衡時的操作與之類似，不使用 Cell Balance Stop Delta (Charge)（電池平衡停止變量（充電））配置值。應將 Cell Balance Stop Delta（電池平衡停止變量）參數設置為略低于 Cell Balance Min Delta（電池平衡最小變量）參數的水平，這樣該器件將產生遲滯，從而將重新啟動平衡的時間延遲至不平衡水平再次超過較高的 Cell Balance Min Delta（電池平衡最小變量）水平。

讓我們來看一個簡單示例。在該示例中，有 4 節電池，在充電期間啟用了電池平衡（設置了 [CB_CHG]）。如果 Cell Balnance Min Cell V (Charge) = 3900mV，則 Cell Balance Min Delta (Charge)（電池平衡最小變量（充電）） = 40mV、Cell Balance Stop Delta (Charge) （電池平衡停止變量（充電））= 20mV。隨著電池進行充電，我們達到電池 1 = 3900mV、電池 2 = 3940mV、電池 3 = 3910mV、電池 4 = 3930mV 的狀態。此時平衡將開始，因?yàn)殡姵?2 高于 Cell Balance Min Delta（電池平衡最小變量）并且所有電池都高于 Cell Balnance Min Cell V（電池平衡最低電池電壓）。平衡開始后，電池 4 也會進行平衡，因?yàn)樵撾姵馗哂?Cell Balance Stop Delta（電池平衡停止變量）。

正常與睡眠模式 - 也可以通過清除 Balancing Configuration[CB_SLEEP] 配置位將 BQ769x2 器件配置為避免在睡眠模式下進行自主平衡。如果設置了 Balancing Configuration[CB_NOSLEEP] 位，也可以阻止該器件在進行平衡時進入睡眠模式。下表介紹了基于這些位的功能。
