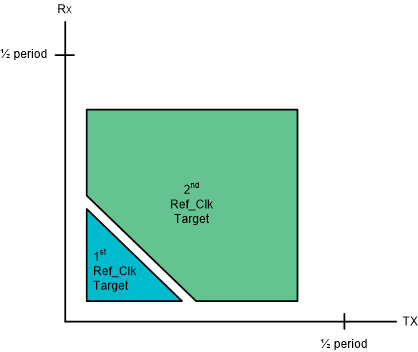

TX 和 RX 延遲值的所有組合均可視為二維圖，其中橫軸為 RX PDL 延遲，縱軸為 TX PDL 延遲。圖 2-1 是一個程式化、有代表性的圖，顯示了典型的 TX、RX 和讀取延遲配置，這些配置將使 OSPI PHY 能夠成功讀取。彩色區域顯示了實現有效讀取的不同 ref_clk 目標的 TX 和 RX 組合（通過區域）?？瞻讌^(qū)域表示不會讀取有效數據的 TX 和 RX 的組合（失敗區域）。

通過區域分為兩個子區域，每個子區域?qū)?yīng)一個目標周期。OSPI 調優算法識別最大區域，選擇對應的 ref_clk 目標，并設置 TX 和 RX PDL 延遲以在該 ref_clk 目標內采樣。

TX min 和 max（通過區域的側壁）由 OSPI 器件的設置和保持時間要求形成。超出此范圍的 TX 延遲會導致 OSPI 器件錯誤地鎖存命令和地址字節，從而導致讀取失敗。

RX min 和 max（通過區域的頂部和底部）由 OSPI 控制器的設置和保持時間要求形成。超出此范圍的 RX 延遲會導致OSPI 控制器錯誤地鎖存數據字節，從而導致讀取失敗。

TX PDL 延遲和 RX PDL 延遲都會導致往返延遲，其將采樣點從一個 ref_clk 周期推到下一周期。子區域之間的對角線之所以存在，是因?yàn)?PDL 延遲的總和不能超過一個固定值，以便在第一個 Ref_Clk 目標內采樣。
