2.3 算法
OSPI 調優算法通過識別通過區域的主要特性來調整 PHY。這些主要特性包括：
- 左下角 – 該調優算法修復 TX，并搜索 RX 以查找 RX Min 和 RX Max。然后，該算法修復 RX，并搜索 TX Min 和 TX Max。在（TX Min，RX Min）這一點處標記左下角。
- 右上角 – 在（TX Max，RX Max）這一點處標記右上角。
- 讀取延遲邊界的位置 – 該調優算法沿著點 2 和點 3 之間的線（如圖 2-3 中的箭頭所示）執行二進制搜索。

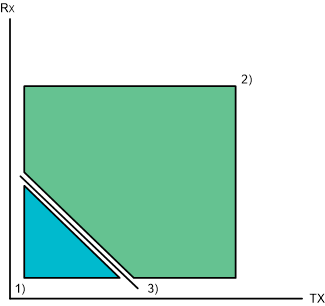

圖 2-3 調優算法搜索點為了測試 TX/RX/讀取延遲組合是否通過，該調優算法將 PHY 配置為該設置，并從 OSPI 內存中讀取已知模式?？梢栽谙嚓P zip 文件中找到測試模式：http://www.ti.com/lit/zip/spract2。該調優算法沿著點 (1) 和點 (2) 之間的線進行搜索，測試兩點之間的 TX/RX 組合，并識別線 (3) 所表示的邊界位置。然后，該算法識別哪個ref_clk 目標與最大的通過區域相關聯，并將 TX/RX 延遲設置到相應的角落，從而為 TX/RX 最小值和最大值留出一定的余量，以便進行移位。圖 2-4示出了兩種情況下OTP的位置（基于哪個通過區域更大）。

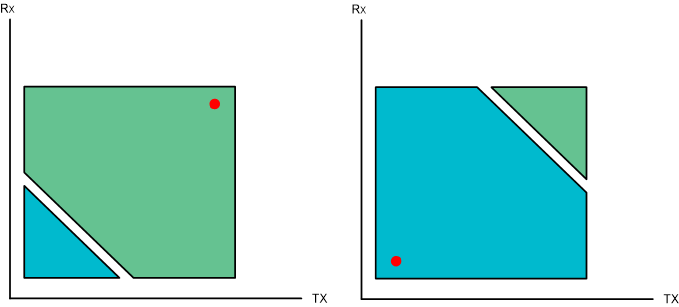

圖 2-4 存在兩個通過區域時的 OTP 選擇如果只檢測到一個調優窗口，則根據溫度放置 OTP，如圖 2-5 中所示。

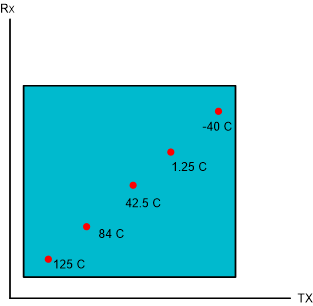

圖 2-5 存在一個通過區域時的 OTP 選擇有關該算法的詳細實施信息，請參閱 https://git.ti.com/cgit/ti-linux-kernel/ti-linux-kernel/tree/drivers/spi/spi-cadence-quadspi.c?h=ti-linux-5.4.y。有關在 SDR 模式下對 PHY調優的信息將包含在本文檔的后續版本中。此外，還將討論在 166MHz 以外的頻率上使用該算法的注意事項。
