1 引言

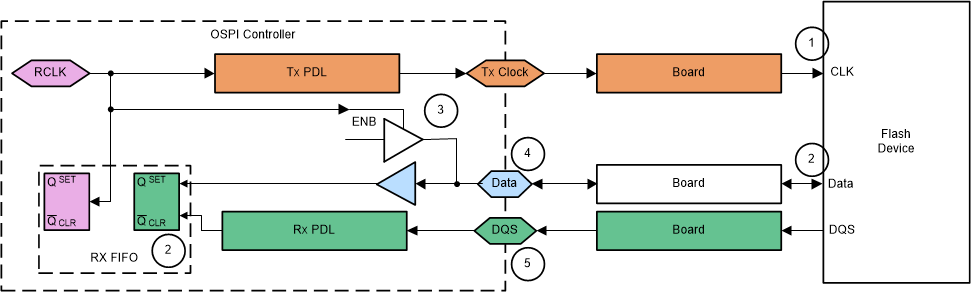

圖 1-1 顯示了連接到閃存器件的 OSPI 控制器。

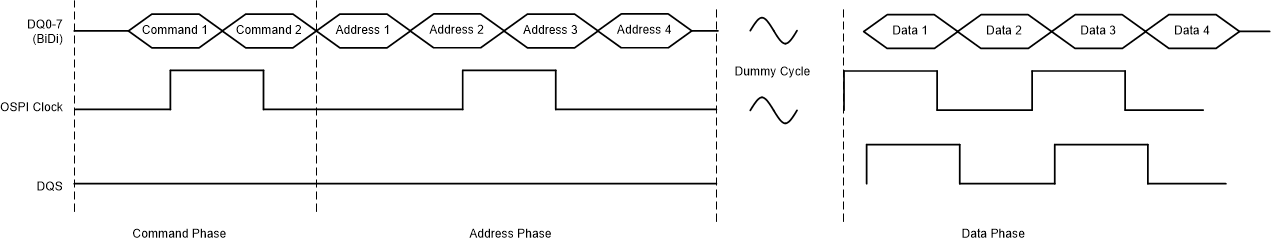

數據線 (DQ[7..0]) 是雙向的。在讀取事務命令段和地址段期間，控制器驅動這些引腳。在事務的數據段期間，閃存器件驅動數據線。圖 1-2 是一個 4 字節讀取事務的示例。

該控制器為閃存器件提供 OSPI 時鐘。它是通過 TX PDL 延遲 ref_clk 生成的。在命令和地址階段，閃存器件使用時鐘來捕獲命令和地址。在數據階段，OSPI 器件在 OSPI 時鐘的每個邊沿上驅動一個新的數據字節。圖 1-2 是一個 4 字節讀取事務的示例。

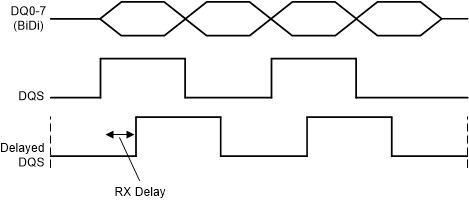

一些 OSPI 器件提供 DQS 信號。DQS 和數據在圖 1-1 中的點 4 和點 5 處邊沿對齊。DQS 必須由 RX PDL 延遲到數據眼內的一個點，以便在點 2 處對有效數據進行采樣。

數據的“往返延遲”是從 ref_clk 邊沿開始到由該邊沿觸發的數據采樣時間為止的時間。TX PDL 產生的延遲、從控制器到閃存器件的 OSPI 時鐘的行程時間、閃存器件的輸出延遲以及 RX PDL 延遲的總和創建了往返延遲?？刂破魇褂醚舆t的 DQS 將數據采樣到 RX FIFO 中?？刂破魇褂?ref_clk 從 RX FIFO 中讀取數據。

控制器期望在特定 ref_clk 周期（目標周期）內捕獲數據的第一個字節，并在隨后的周期內捕獲所有剩余數據。在往返延遲高于 ref_clk 周期的情況下，必須使用讀取數據捕獲寄存器的讀取延遲字段 OSPI_RD_DATA_CAPTURE_REG[4:1] 將目標周期移至下一個 ref_clk 周期。

調優過程的目標是為采樣數據選擇讀取延遲、TX PDL 延遲和 RX PDL 延遲的最佳調優點 (OTP)。
