2.2 溫度對通過區域的影響
SoC 芯片溫度會影響 IO 延遲，導致通過區域的大小和位置發生變化，如圖 2-2 中所示。

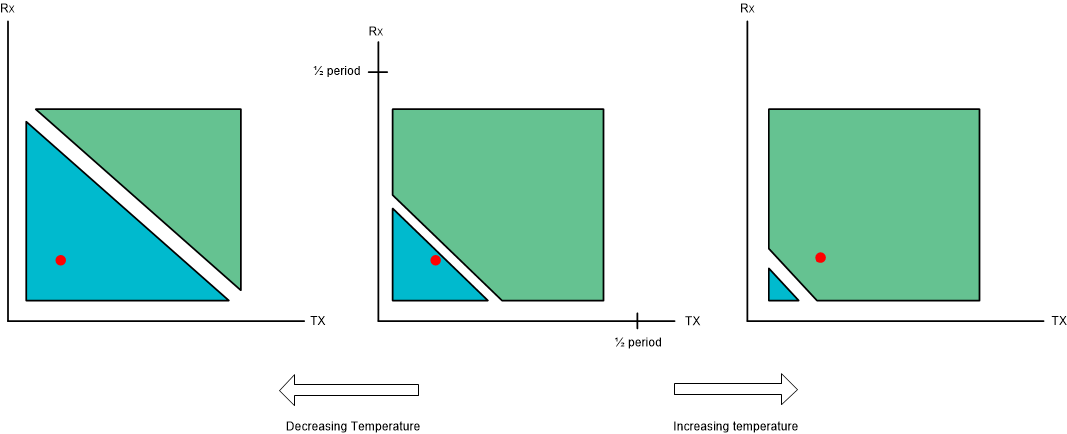

圖 2-2 溫度對通過區域的影響兩個通過區域之間的邊界隨溫度而移動。如果該邊界在運行期間偏移并跨越選定的調優點，則從 OSPI 控制器讀取數據的操作將無法讀取正確的數據。圖 2-2 示出了一個放置不當?shù)恼{(diào)優點的示例。左圖示出了低溫下的調優。隨著溫度升高，IO 延遲會增加，導致往返延遲增加。TX 和 RX PDL 值保持不變，因此，在高溫下，采樣點將處于錯誤的 ref_clk 周期。為此，OSPI 調優算法識別最大的通過區域，并選擇一個遠離 ref_clk 周期之間移動邊界的 TX/RX 組合。
