4 系統級解決方案
TI 提供名為 ESD2CANxx 器件的 ESD 二極管陣列，可在許多不同的環境中為不同類型 CAN 收發器提供保護。它們采用引線式雙通道封裝，具有專為 CAN 總線 ESD 保護設計的匹配電容。
此外，將 ESD2CAN24-Q1 與 TCAN1042V-Q1 CAN 收發器配對使用，演示了它在 12V 汽車環境中提供系統級 ESD 抗擾能力的方法。本實驗中使用了兩個電路板：一個電路板只有 TCAN1042V-Q1，另一個電路板同時裝有 ESD2CAN24-Q1 和 TCAN1042V-Q1。
為測量信號完整性，兩個電路板都采用 5V 電源，并在 TXD 引腳上強制施加 500kHz (1Mbps) 的數字信號，來模擬 HS CAN 環境。將一個示波器連接到 CANH（線路 1）、CANL（線路 2）、TXD（線路 3）和 RXD（線路 4），以觀察結果。如圖 4-2 和圖 4-3 中的結果所示，ESD2CAN24-Q1 二極管根本不會降級 CANH 和 CANL 信號。

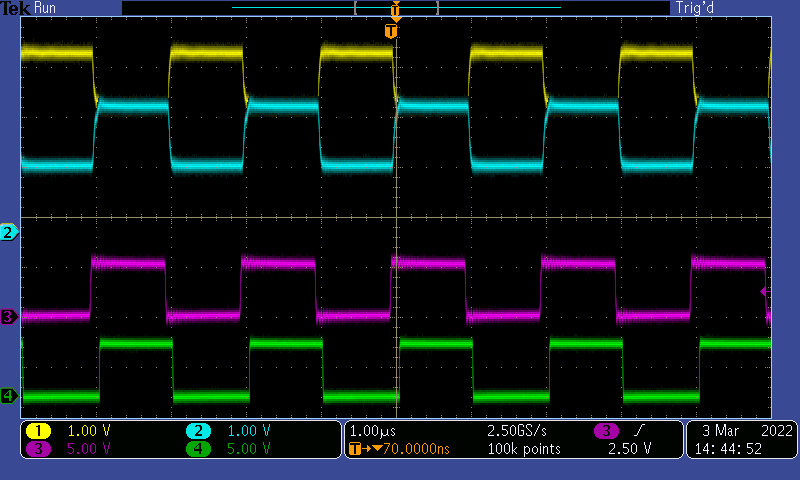

圖 4-2 無二極管
圖 4-3 具有 ESD2CAN24-Q1為測量系統級 ESD 抗擾能力，兩個電路板的 CANH 和 CANL 引腳都受到了 +/-30kV ISO 10605 接觸脈沖的沖擊。因?yàn)?TCAN1042V-Q1 額定只能承受 8kV ISO 10605 脈沖，所以沒有二極管的系統出現了故障。采用 ESD2CAN24-Q1 的系統則經受住了沖擊，因?yàn)?ESD2CAN24-Q1 將脈沖限制在收發器可以承受的足夠低的電壓水平內。
