PD 必須以安全的方式將電源與 SPE 鏈路上的電源和數據路徑相分離，同時允許數據透明地傳遞到 10BASE-T1L PHY 并且不影響信號完整性。此外，IEEE 802.3cg 標準規定 PD 可以通過交換電源輸入引腳的兩種模式來接收電力。

表 3-1 詳細介紹了 PD 引腳排列。

為了保護 PD 并以不受電源極性影響的方式實現它，PD 將一個整流橋納入其中。肖特基二極管經過精心挑選，可在整流器上提供低壓降。

CDN 的工作模式如下：在 SPE 電纜上輸送電力和數據。在保護電路（二極管 D5 到 D9）之后，共模扼流圈 (CMC) L2 抑制共模噪聲，電容器 C2 和 C3 提供必要的阻尼。必須在不影響差分信號完整性的情況下濾除共模噪聲。為此，選擇了在 10kHz 范圍內具有大共模阻抗和小差模阻抗的 CMC。

然后，變壓器 L3 提供隔離，并包含 ESD 二極管用于 ESD 保護。根據應用、所需的隔離等級以及在適當頻率范圍內的良好性能來選擇變壓器。變壓器的電感對壓降有直接影響。

來自 CMC 的低 DCR 差模電感 (DMI) L1 允許直流電流通過整流器（二極管 D1 到 D4）。無論電纜方向如何，整流器都能確保 PD 的極性正確。DMI 的飽和電流必須足以應對所需的功率等級（對于 12 級，至少為 632mA），并且 DCR 應盡可能低，以最大限度地提高效率和降低壓降，尤其是在設計 1km 電纜長度時。DMI 的電感必須足夠高，以免對數據造成太大的阻尼。

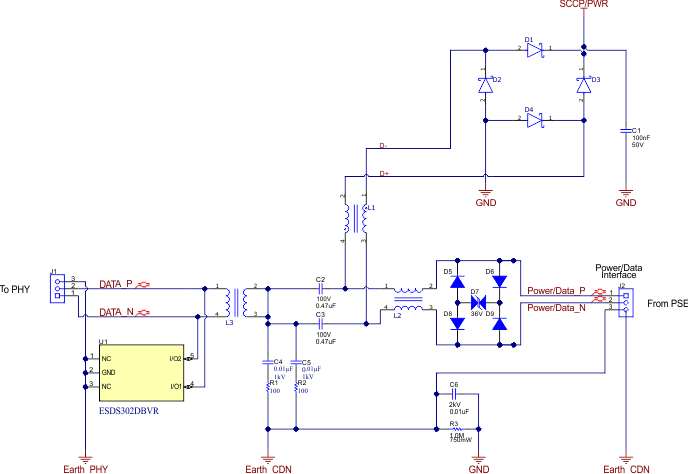

圖 3-2 顯示了 PD 耦合網絡和去耦網絡。

圖 3-2 PD 耦合和去耦網絡

其他注意點是 CDN 接地和 PD 接地之間的端接以盡可能減少 EMI（R3 和 C6）以及共模端接（C4、C5、R1 和 R2）。
