在設計 PoDL 系統之前，了解 PD 和 PSE 的功能很重要。根據 IEEE 標準，PSE 具有 4 個主要功能。從 IEEE 802.3bu 標準來看，PSE 的主要功能包括：

1. 在鏈路段中搜索 PD
2. 通過鏈路段為檢測到的 PD 供電
3. 監控施加到鏈路段的功率
4. 當不再需要，或檢測到短路或其他故障時，移除整個工作電壓

相反，PD 只是器件的從鏈路獲取電力的部分，或者是參與檢測或分級算法的部分。本文檔中介紹的 PD 系統包括：

1. 耦合和去耦網絡 (CDN) 將電源與電源和數據路徑分離
2. PD 被檢測為符合 PSE 的 PoDL 所需的 VID 塊
3. 功率等級協商的可選分級功能所需的 SCCP 通信
4. 電源保護和穩壓隔離 24V 12 類電源到被供電的器件

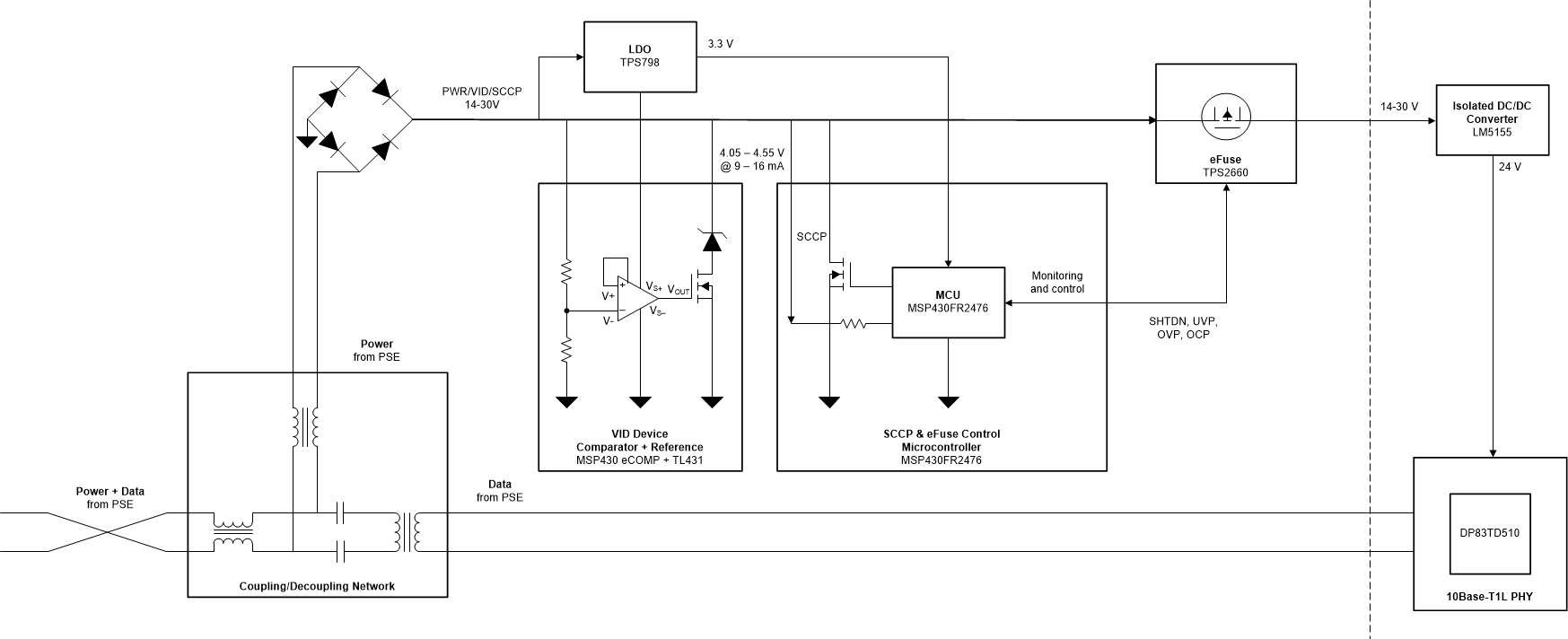

圖 3-1 顯示了這些系統方框圖。
