PD 包括 TPS2660 電子保險絲，這是一款具有全套保護功能的寬電源輸入電壓保護器件。該元件提供過流、過壓和欠壓保護以及壓擺率控制。此外，電子保險絲提供反極性保護并集成了背靠背 FET，可提供反向電流阻斷。電子保險絲由帶有關斷引腳的微控制器啟用和禁用。對于系統狀態監控，該器件提供了故障和電流監視器輸出，該輸出被饋送至微控制器的其中一個模擬引腳。PD 將電子保險絲配置為自動重試模式。

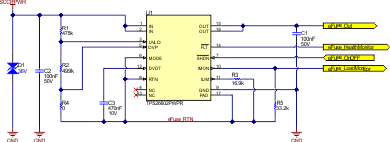

圖 3-10 PD 電子保險絲電路

電子保險絲直接由 SCCP 線路供電，并放置在隔離式直流/直流轉換器系統塊之前。

需要注意的是，連接到具有旁路電容器的 SCCP 線路中的每個器件都會增加該線路的總電容，該線路也是系統中的 SCCP 通信總線。IEEE 802.3bu 和 802.3cg 標準規定，檢測期間 PSE 輸出端 SCCP 線路上的總電容必須低于 2.64μF（A-D 型）和 400nF（E 型）。PD 的輸入電容必須低于 200nF（A-D 型）和 400nF（E 型）。
