隔離式直流/直流轉換器系統塊負責為連接的現場設備提供經過調節和隔離的 24V 電壓。為納入此功能，PD 包含反激設計，該設計利用帶有 CSD19531Q5A 外部 N 溝道 MOSFET 的 LM5155 反激式控制器。

圖 3-11 PD 電源啟動

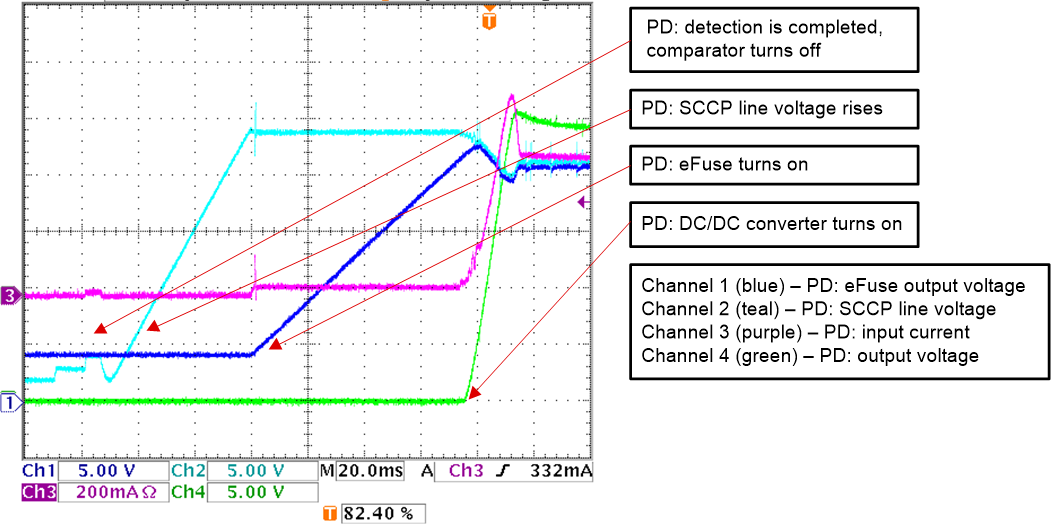

在圖 3-11 中捕獲的示波器屏幕截圖中，可以看到 PD 電源的啟動在沒有 SCCP（快速啟動）的情況下完成檢測。SCCP 線路電壓隨著受 PSE 控制的壓擺率而上升。一旦該電壓上升到電子保險絲欠壓鎖定 (UVLO) 閾值以上，電子保險絲就會開啟，并且電子保險絲輸出電壓會隨由其 DVDT 電容器設置的壓擺率而上升。最后，一旦超過 LM5155 控制器的 UVLO 閾值，直流/直流轉換器就會開啟，其壓擺率受其軟啟動電容器的控制。對 PD 上的 TPS2660 和 LM5155 壓擺率控制進行了調整，以使浪涌電流不會超過電子保險絲中的過流保護限值 (I_LIM)。

由于 IEEE 802.3bu 和 802.3cg 標準存在各種功率等級，這種設計的可擴展性和適應性都非常重要。

以下列表顯示了 PD 兼容的功率等級：

通過更改 UVLO、OVP 和其他壓擺率或保護無源器件，PD 可以在 12V 至 36V 的輸入電壓和至少 632mA 的電流下運行，因此支持所有 24V 等級。
