2 EMI 頻率范圍
高頻開關網絡是開關模式交流/直流穩壓器中用于能量轉換的重要組成部分。然而，這些開關網絡也是輸入電流諧波和傳導 EMI 的固有來源，因此會影響共用同一個并網輸入源的相鄰設備的正常運行。
圖 2-1 描述了由電磁兼容性 (EMC) 標準組織（例如國際電工委員會 (IEC) 和國際無線電干擾特別委員會 (CISPR)）分類的諧波和傳導 EMI 頻率范圍。
圖 2-1 IEC 和 CISPR 分類的諧波電流和傳導 EMI 頻率范圍應用 PFC 技術可使輸入電流諧波在高達 2kHz 的頻率下滿足 IEC 61000-3-2/-12 設定的限制。但是，仍然必須使用 EMI 濾波器，才能在 150kHz 以上的分類頻率范圍內衰減高頻噪聲電流并滿足傳導發射規范（例如工業應用的 CISPR 11 和汽車應用的 CISPR 25）[1]，如圖 2-2 所示。

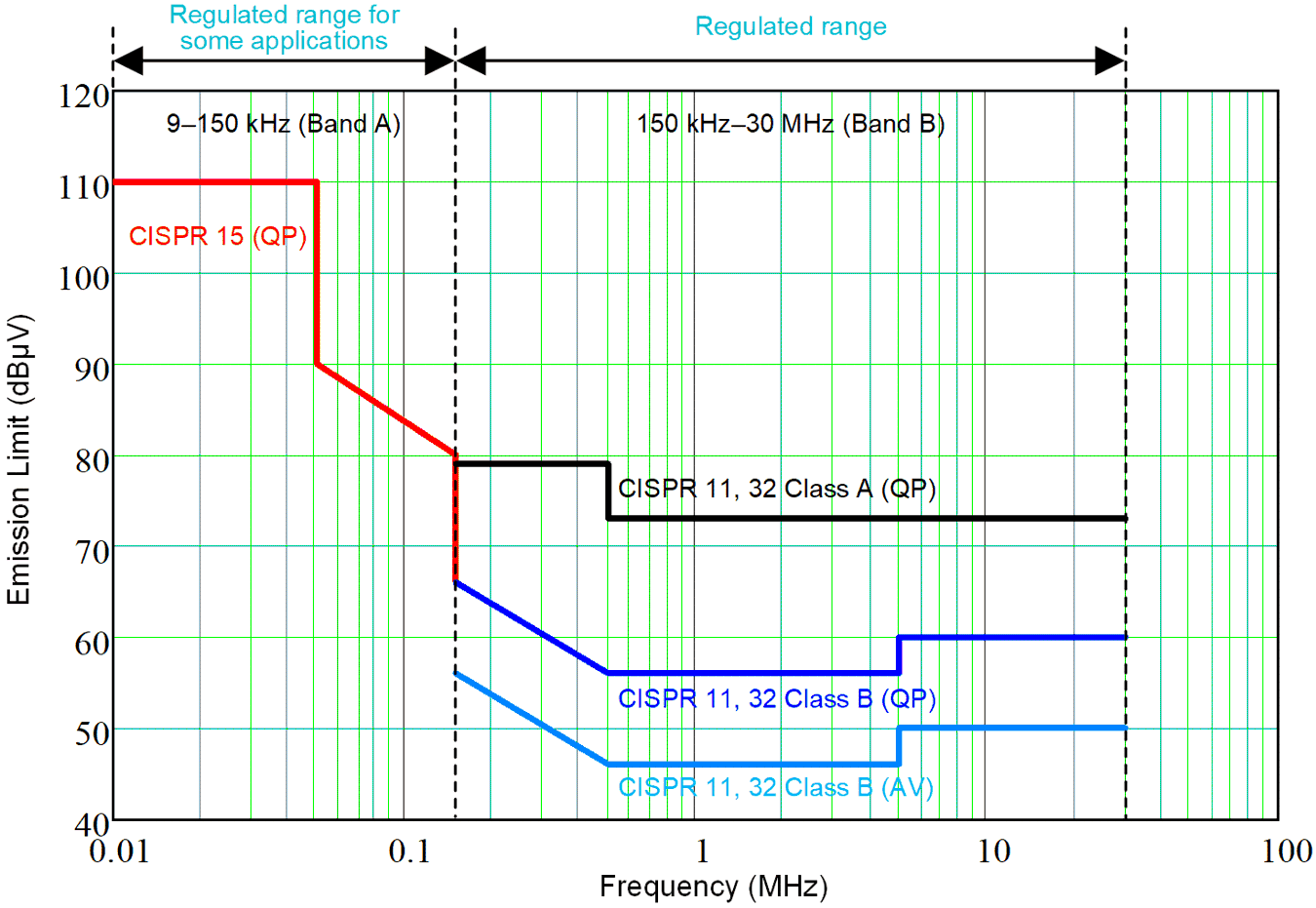

圖 2-2 9kHz 至 30MHz 頻率范圍內的 CISPR 準峰值和平均限值如圖 2-2 所示，目前只有 CISPR 14-1 和 CISPR 15 產品標準（分別針對家用電器和照明應用）規定了低至 9kHz 的發射限值。但是，隨著標準化活動的進行，9kHz 至 150kHz 頻帶和適用的發射限值即將納入現有的 IEC 61000-6-3 通用 EMI 標準 [1-2]，這必將影響衰減低于 150kHz 的 EMI 濾波器的未來設計。在寬頻率范圍內降低 EMI 需要相應更大的無源器件。
