4 晶體振蕩器

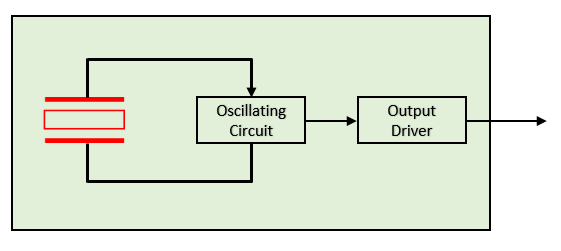

石英諧振器可以采用兩種不同的集成方法，組成獨立的振蕩器器件；每種方法都有各自的優缺點。第一種方法是將晶體諧振器與振蕩電路相結合，只添加輸出驅動器即可支持不同的輸出類型 – 這通常稱為 SPXO，即簡單封裝振蕩器。

雖然這是一種巧妙的解決方案，具有簡易性、小型封裝和快速啟動時間（因?yàn)闆]有校準），但它支持的頻率非常有限。頻率支持完全取決于所使用的石英晶體。為了支持不同的輸出頻率，封裝中需要組裝一個不同的晶體，因?yàn)榻M裝后無法再更改。此外，由于晶體諧振器頻率與晶體厚度成反比，這使得在大約 50MHz 以上的基頻下工作的晶體諧振器非常罕見，因?yàn)樗鼈兒茈y處理和制造。更可能的解決方案是晶體諧振器在基頻的奇次泛音下工作，例如三階泛音，即工作頻率是基頻的 3 倍。當晶體在三階泛音下工作時，其電阻大約是基頻的 3 倍，而其電容幾乎減少了 9 倍 – 這兩種變化都會顯著影響 Q 值和調諧晶體的能力。

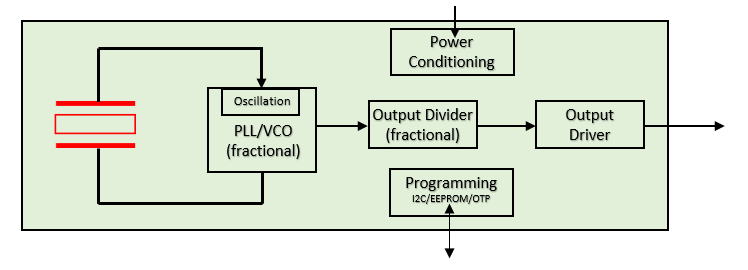

晶體集成的另一種方法是將晶體用作 PLL 環路的基準，VCO 以更高的頻率（通常以 GHz 為單位）運行。在上述 GHz 頻率下，一個簡單的分頻器和輸出驅動器可以提供特定輸出類型所需的特定輸出頻率?？梢栽?PLL 或輸出分頻器中添加分?jǐn)?shù)引擎，從而增加單個 IC 支持的頻率值。這些晶體振蕩器將具有某種通信協議（I2C 或 SPI），用于簡單的寄存器編程。

雖然這是一種更穩健、更靈活的解決方案，一個器件能夠支持所有頻率，但也存在一些缺點。一般而言，由于需要更多內核塊（PLL、分頻器等），這將導致封裝尺寸更大（5mm × 3.2mm、7mm × 5mm）且電流消耗更高（超過 100mA）。最后，PLL 校準和鎖定會導致啟動時間更長，通常為 10ms 或更長時間。

考慮到尺寸、功耗和啟動時間，降低供應限制風險（一個器件通過不同編程支持所有可能的頻率）的價值是顯而易見的。
