第一個設計是 65W USB-C PD 適配器，具有如下規格（表 6-1 中所示）。

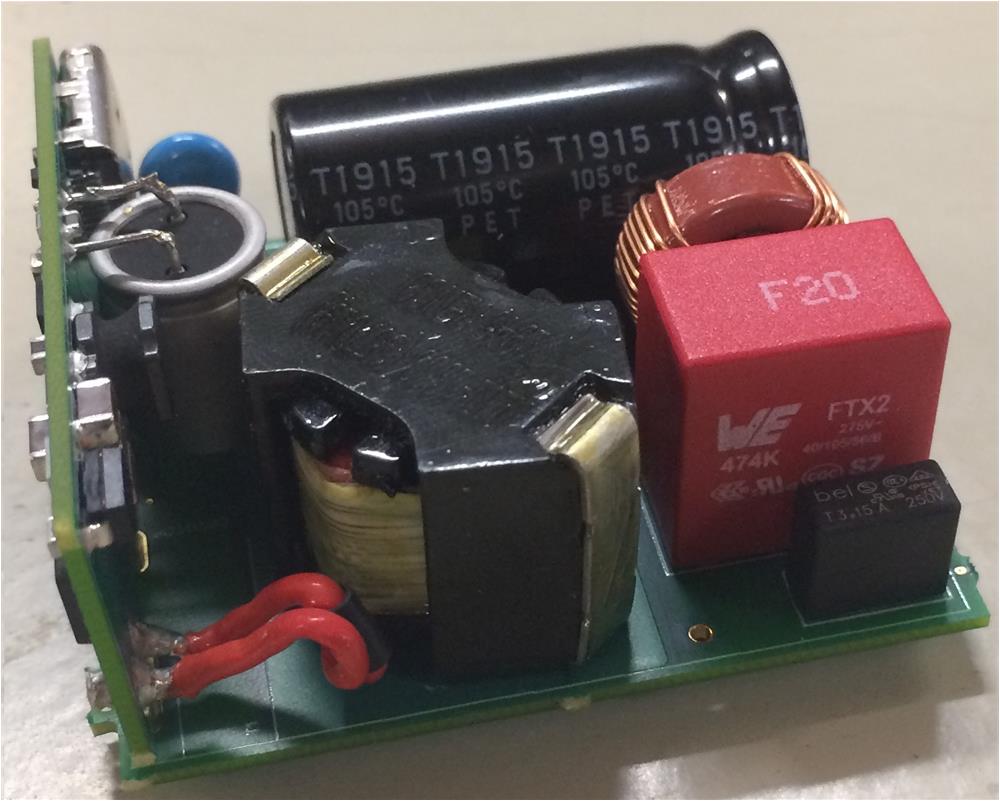

UCC28782EVM-030 能夠?qū)崿F(xiàn)的功率密度為 $30\frac{W}{i{n}^3}$ 或 $1.83\frac{W}{cc}$ 。圖 6-1 中顯示了 UCC28782EVM-030 的緊湊外形。

這種小尺寸是通過以大約 240kHz 的最大開關頻率運行實現的，這種開關頻率可滿足更小的電感要求，從而減小變壓器磁芯尺寸。

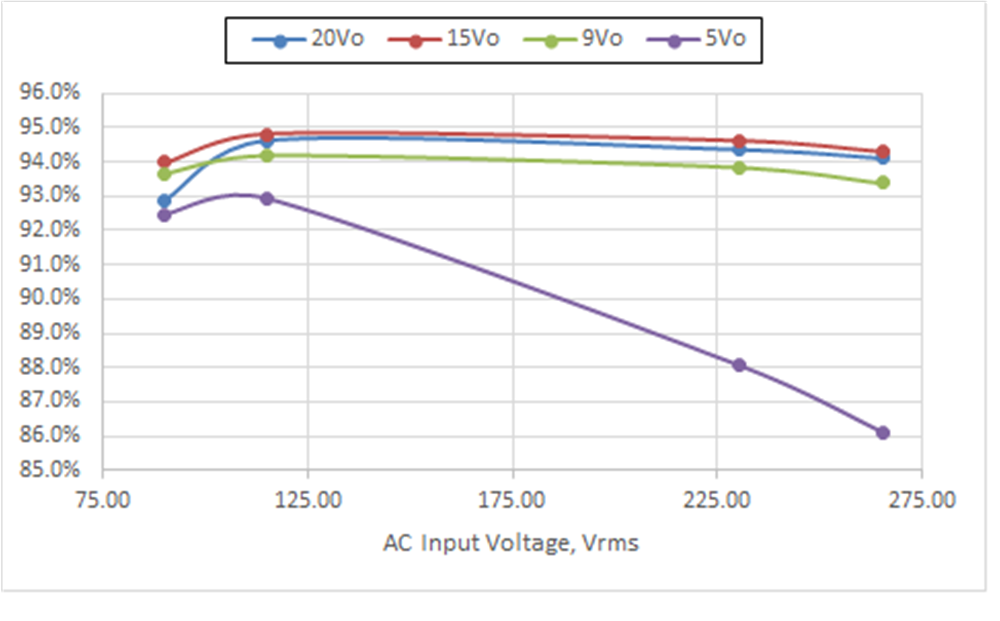

圖 6-2 中顯示了整個輸入電壓下的滿載效率。

如圖所示，該設計超出了 CoC 和 DoE 效率要求。此外，115VAC 輸入時的待機功耗至少保持為 48mW，230VAC 輸入時的待機功耗至少保持為 58mW。這是通過 LMG2610 和 UCC28782 的待機工作模式實現的。

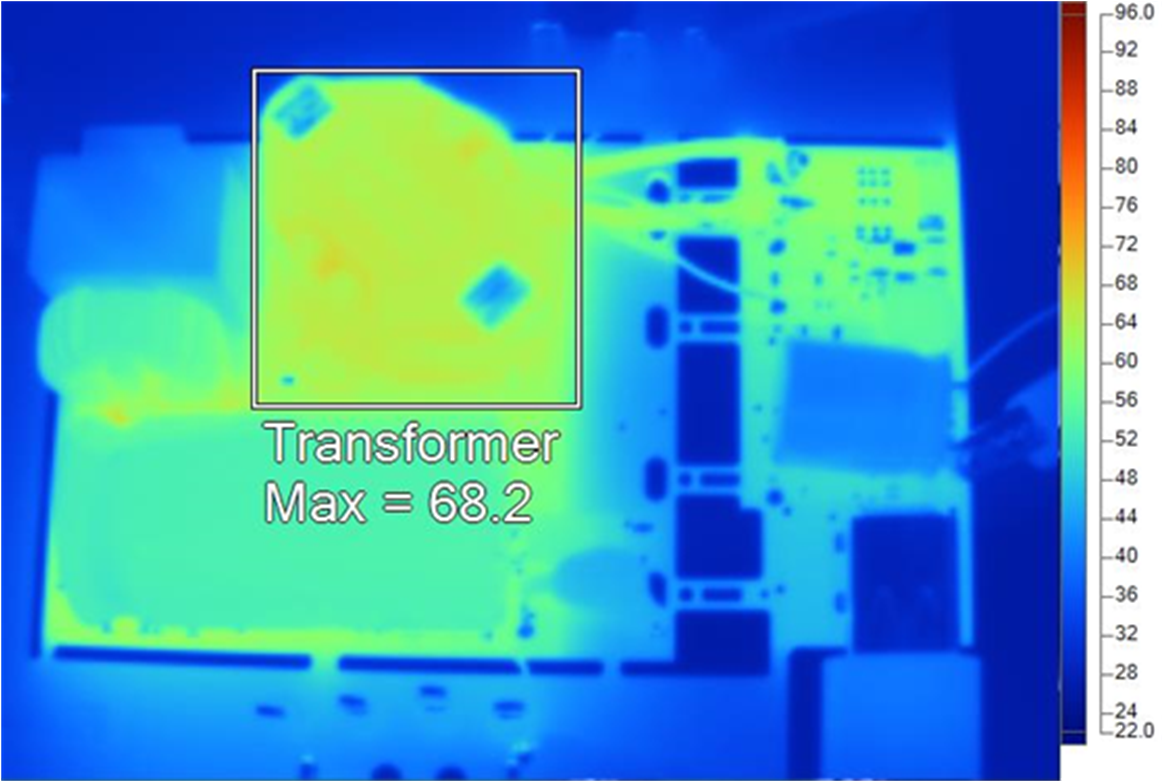

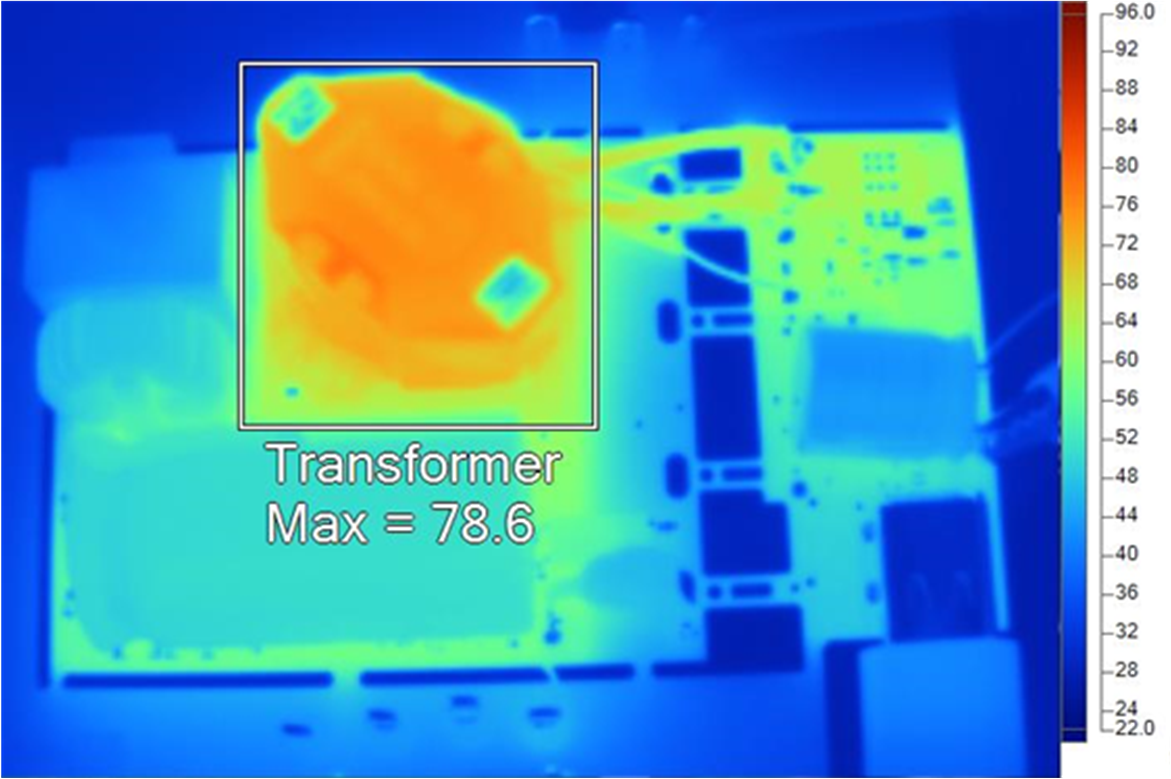

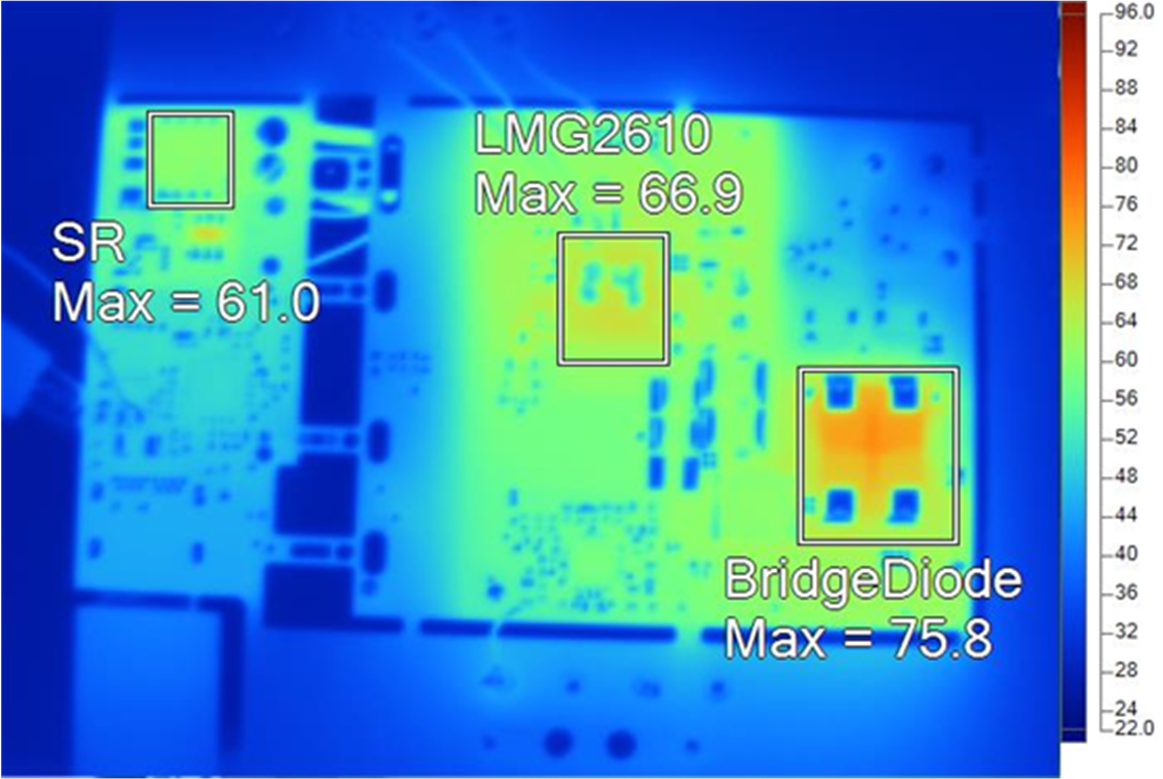

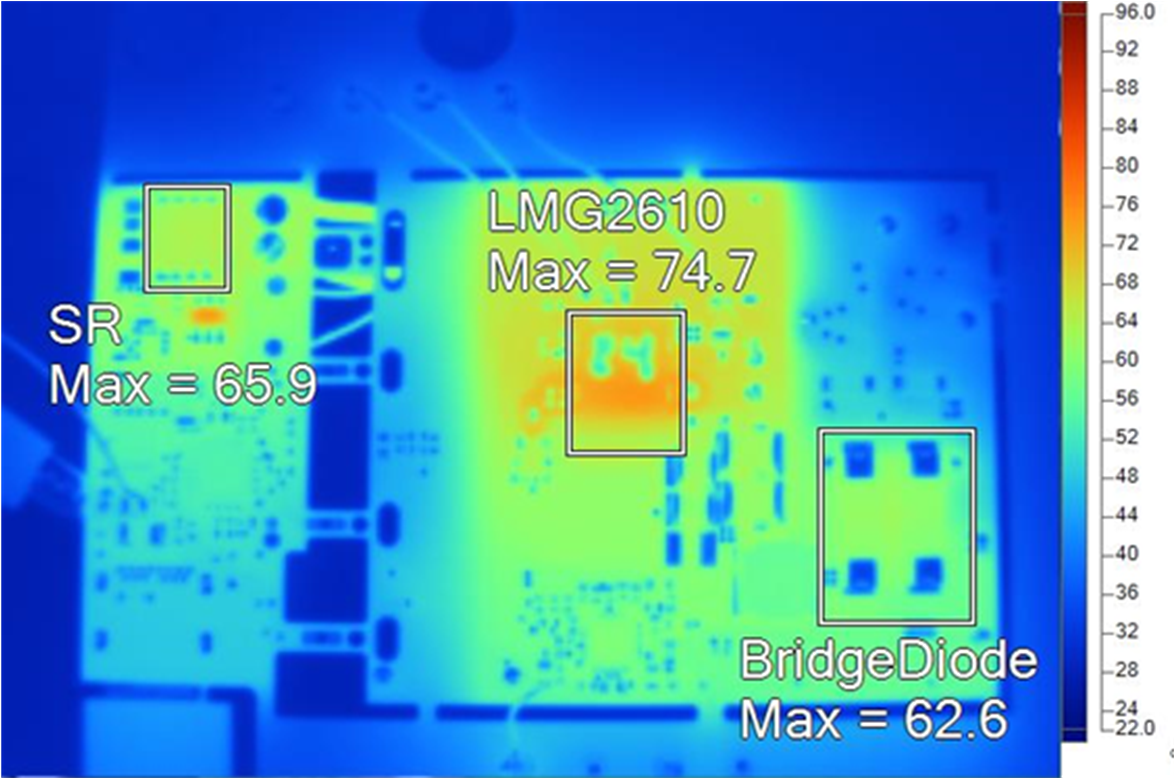

30 分鐘后滿載條件下捕獲的熱性能如下圖所示。

在整個電路板上管理溫度，以實現可靠的熱運行。這是通過之前討論的節能機制（例如 ZVS、零鉗位損耗和電流檢測仿真）實現的。

總之，該設計通過成功管理熱性能和高頻切換來實現小外形尺寸目標。
