ZHCACG5 march 2023 LMG2610 , UCC28782
6.2 PMP23146
第二個設計是用于服務器應用的 45W 輔助電源，具有如下規格（表 6-2 中所示）。
表 6-2 PMP23146 規格
| 應用 | 服務器輔助電源 |
|---|---|
| 輸入電壓 | 250-410Vdc |
| 輸出 | 12 V/3.7 A |
| 最大功率 | 45W |
PMP23146 可實現驚人的功率密度 。圖 6-7 展示了時尚外形。

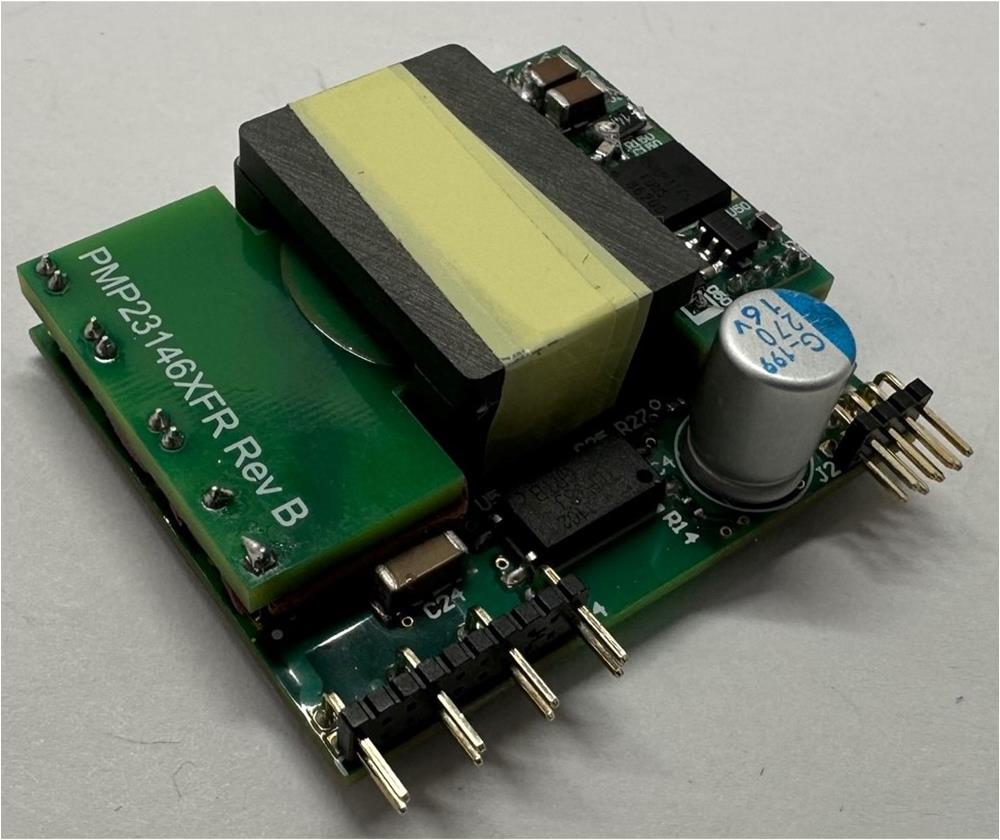

圖 6-7 PMP23146 服務器輔助電源參考設計此尺寸是通過在 400kHz 開關頻率下使用平面變壓器實現的。平面變壓器通過在 PCB 的多層中實現繞組來顯著降低整體高度。高開關頻率大大降低了儲能要求。
此外，LMG2610 提供的集成可減少所需的總布板空間，如圖 6-8 所示。LMG2610 采用 7mm × 9mm 小型封裝，與分立式設計相比，可顯著減小電路板尺寸。這種集成可顯著提高小型化設計的功率密度

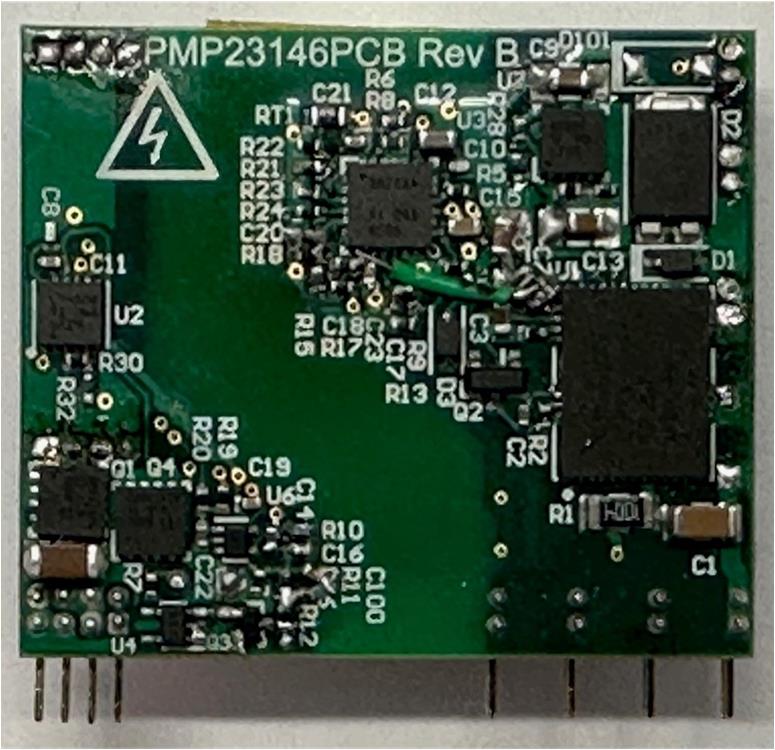

圖 6-8 PMP23146 背面圖 6-10 顯示了多個輸入電壓電平下的效率。

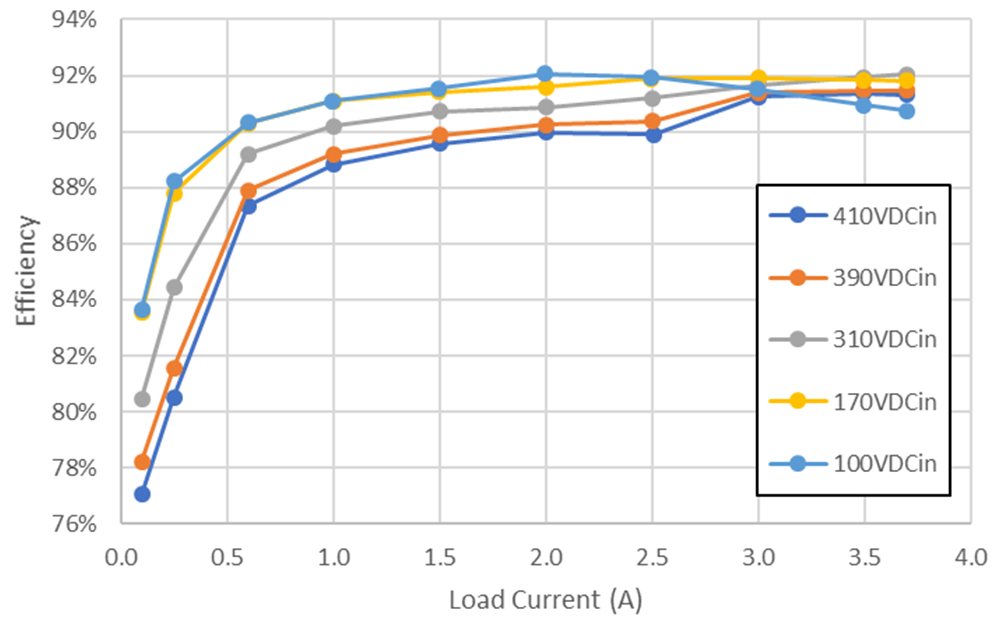

圖 6-9 PMP23126 在各種負載下的效率此外，待機功耗保持在 100mW 以下。

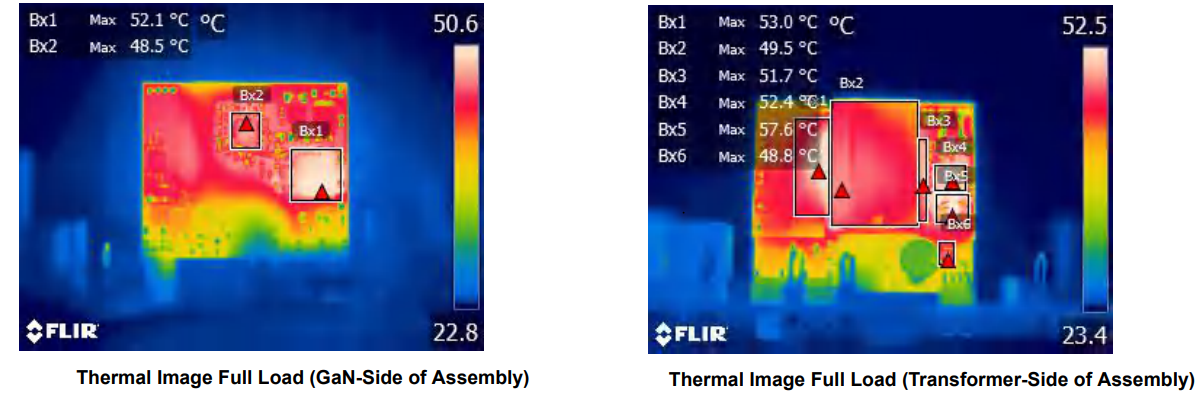

圖 6-10 顯示了滿載條件下 390VDC 輸入時捕獲的熱性能。使用強制通風時風扇電流限制為 200mA。
圖 6-10 PMP23126 熱感圖像本設計對溫度進行了管理，以實現可靠的熱運行。
總之，此電源設計的小型化是通過 ACF、LMG2610 和 UCC28782 的組合實現的。
