1 引言

HS 開關管請參閱圖 1-1 中的 Q1 和 Q2。這些開關具有浮動的源極連接，并且此基準上的電壓在開關周期內會發生變化。Q3 和 Q4 被視為 LS 開關管，因為它們的源極基準連接到輸入地，并且在開關周期內不會改變電壓。當 Q1 和 Q3 同時導通或者 Q2 和 Q4 同時導通時，將為 Vout 供電。對于節 2 中的電路示例，我們將僅關注使用 Q1 和 Q3 的橋部分。

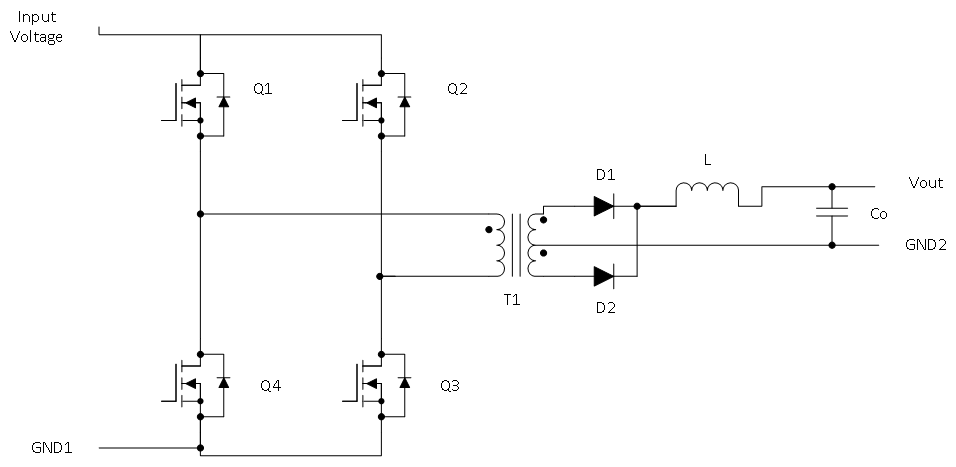

圖 1-1 具有高側和低側初級 MOSFET 的全橋功率級

要在高功率應用中正確打開這些開關，通常需要柵極驅動 IC。要正確驅動 LS 開關管，通常非常簡單，因為柵極驅動器的輸出可以直接連接到開關的柵極，并且驅動器 IC 的 GND 連接到開關的源極。但是，要驅動 HS 開關管，還必須注意以下事項：

1. 對于柵極驅動器輸出信號本身，需要電平轉換器或隔離式信號收發器（例如數字隔離器），以確保柵極保持高于源極的適當電壓，從而正確打開 HS 開關管。隨著 Q1 的源極（柵極驅動器的 GND）在 Q1 導通期間上升，驅動器需要其基準電壓密切跟隨 Q1 源極并保持信號電壓和基準電壓之間的差異。此外，該驅動器的 GND 需要與控制器地隔離，因為 Q1 源極在 0V 和 400V 等較高電壓之間移動。
2. HS 柵極驅動器還需要某種輔助電源，該電源可以浮動，并在源極升至輸入電壓時保持適當?shù)膶ㄆ?。否則，當 Q1 源極電壓升高時，柵極驅動器將關斷。這通常通過以下方式來實現：使用自舉電路、隔離式輔助電源，或使用柵極驅動變壓器將柵極驅動器與開關節點基準隔離。
