2.4 采用隔離式高/低側柵極驅動器的自舉輔助電源解決方案

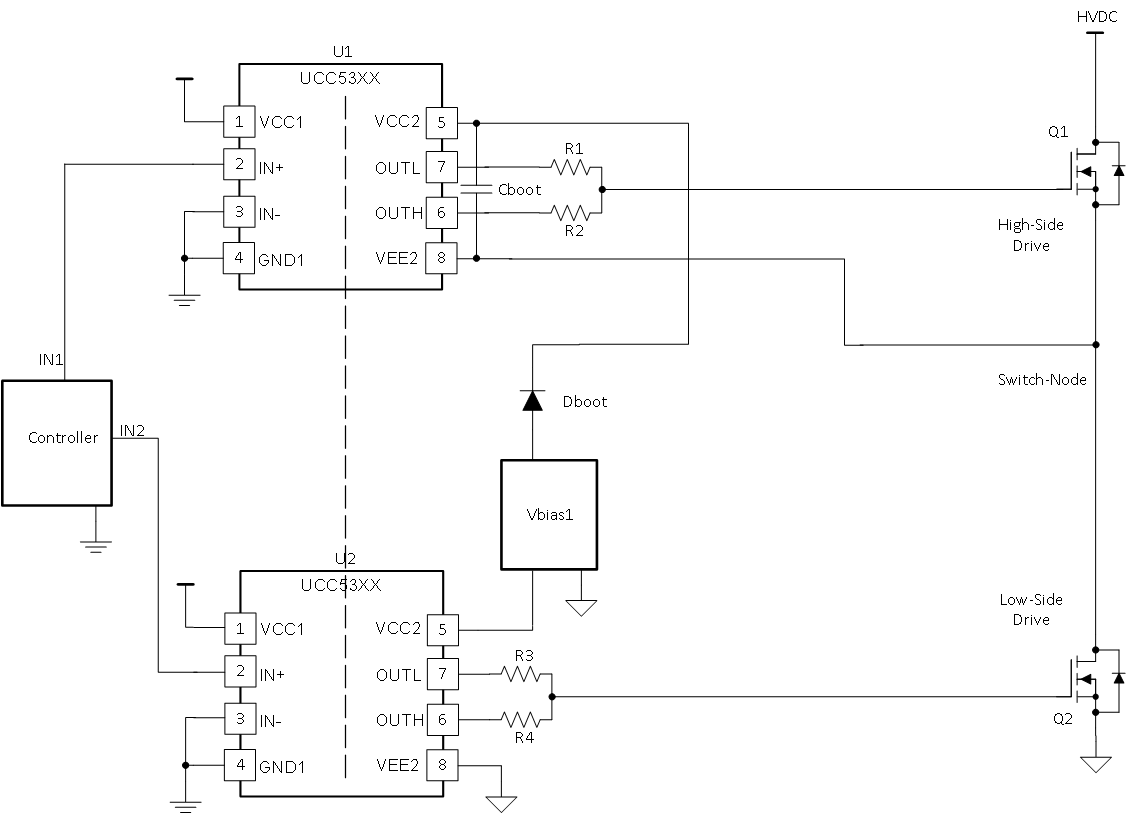

圖 2-4 采用高側自舉電路的隔離式驅動器信號隔離
在圖 2-4 中，U1 的輸入信號通過隔離式柵極驅動器 UCC53xx 進行隔離。這樣，即使信號參考（開關節點）在整個開關周期內改變電壓，信號也能正常工作。它還將控制器地與開關節點和電源地隔離。
高側偏置
在圖 2-4 中，Dboot 和 Cboot 用作正確偏置 U1 的自舉電路。在 UCC27712 數據表中，請參閱 來選擇 Cboot，并參閱 來選擇 Dboot。
