2.1 柵極驅動變壓器解決方案

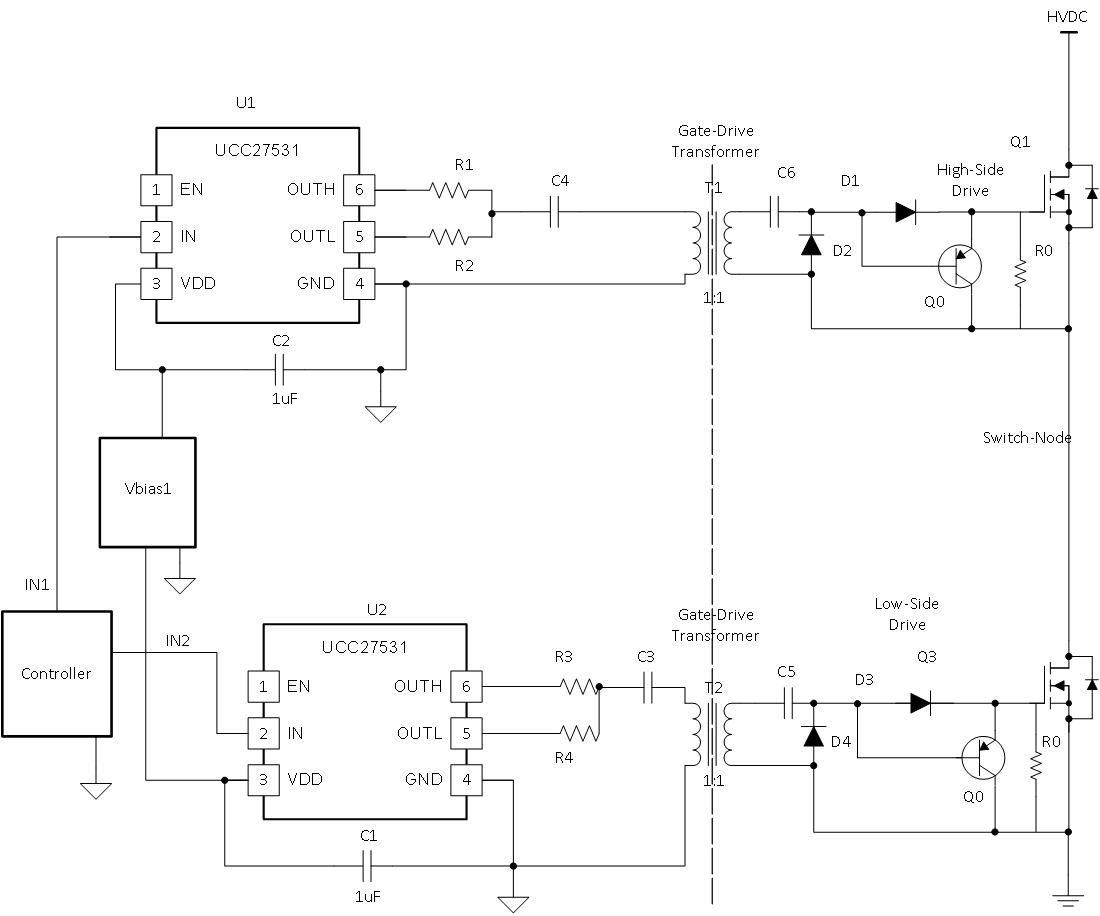

圖 2-1 高側柵極驅動變壓器信號隔離
在圖 2-1 中，U1 的輸出信號通過使用 T1 進行隔離。變壓器允許到 Q1 的柵極信號具有浮動基準，該基準可以隨開關節點電壓的變化而變化。添加了 C4 和 C6 等直流阻斷電容器以及整流器 D1 和 D2，以添加 C6 的失調電壓，從而防止變壓器中失衡。Q0 和 R0 用于關閉電源開關。
高側偏置
在圖 2-1 中，不需要隔離式電源或自舉電源。在該配置中，柵極驅動器以與控制器和 Vbias1 相同的地為基準。因此，偏置電壓可由 Vbias1 直接提供。
