ZHCAD39B March 2013 – September 2023 UCC27511 , UCC27531 , UCC27532 , UCC27533 , UCC27536 , UCC27537 , UCC27538
2.3 具有隔離式高側柵極驅動器的隔離式輔助電源解決方案

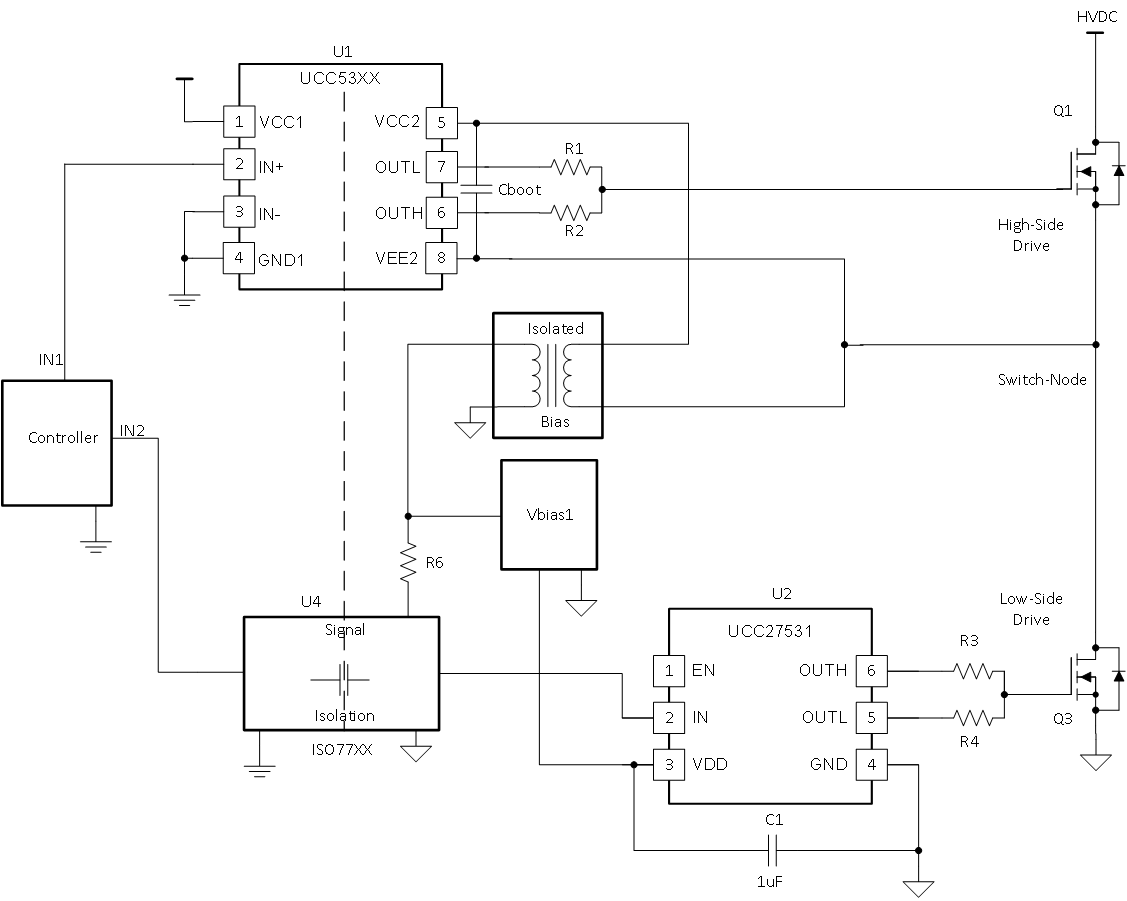

圖 2-3 高側隔離式驅動器和輔助電源信號隔離
在圖 2-3 中，對高側使用隔離式柵極驅動器隔離輸入信號，對低側使用 ISO77xx。
高側偏置
在圖 2-3 中，U1（隔離式柵極驅動器 UCC53xx）用作高側驅動器，并使用電源側的隔離式輔助電源和信號側的 VCC 供電。電源 Vbias1 以非隔離式 UCC27531 的 GND 引腳或電源地為基準，也為高側提供浮動偏置。這與 UCC27531EVM-184 或 UCC5390SCDEVM-010 中的配置類似，其中使用了非穩壓隔離式電源（例如 SN650x）。
