ZHCADG8 December 2023 BQ27426 , BQ27427 , BQ27Z561 , BQ27Z746 , BQ28Z610 , BQ34Z100 , BQ40Z50 , BQ40Z80
7.2 比較 SOC 誤差
測試 1 的電壓相關性峰值誤差約為 20%，而測試 2 的峰值誤差約為 17%。測試 1 的電壓 + IR 校正峰值誤差約為 11%，而測試 2 的峰值誤差約為 10%。假設未獲知 FCC，測試 1 和 2 的庫侖計數峰值誤差都約為 6%。在后續周期中，假設溫度和負載相似，庫侖計數可能具有低誤差。對于測試 1 和 2，Impedance Track 的峰值誤差都約為 1%。
CEDV 精度與庫侖計數器誤差非常相似，因此這些負載曲線示例的圖形比較中未顯示 CEDV。

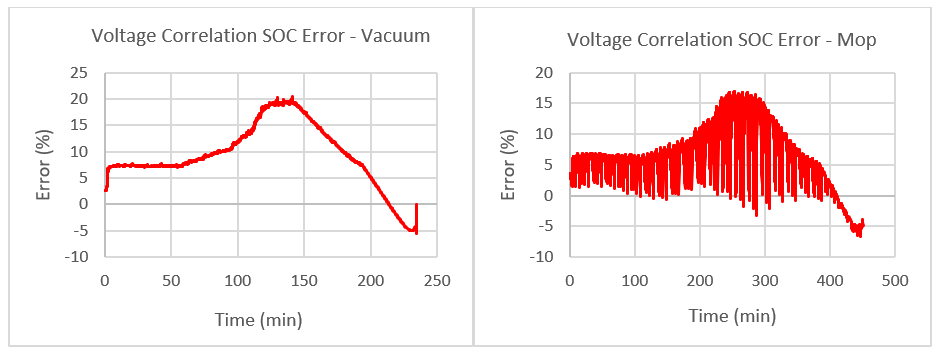

圖 7-3 測試 1 和 2 的電壓相關性 SOC 誤差

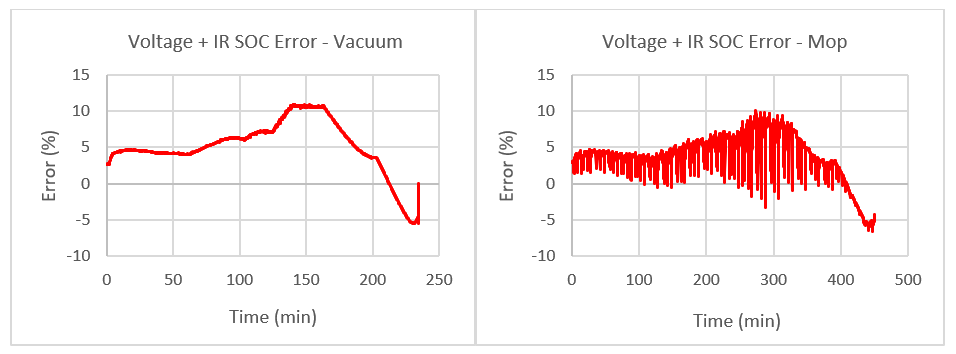

圖 7-4 測試 1 和 2 的電壓 + IR 校正 SOC 誤差

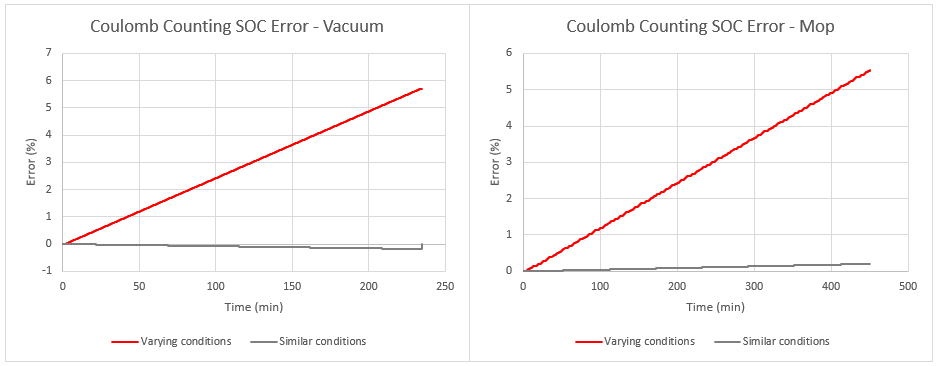

圖 7-5 測試 1 和 2 的庫侖計數 SOC 誤差

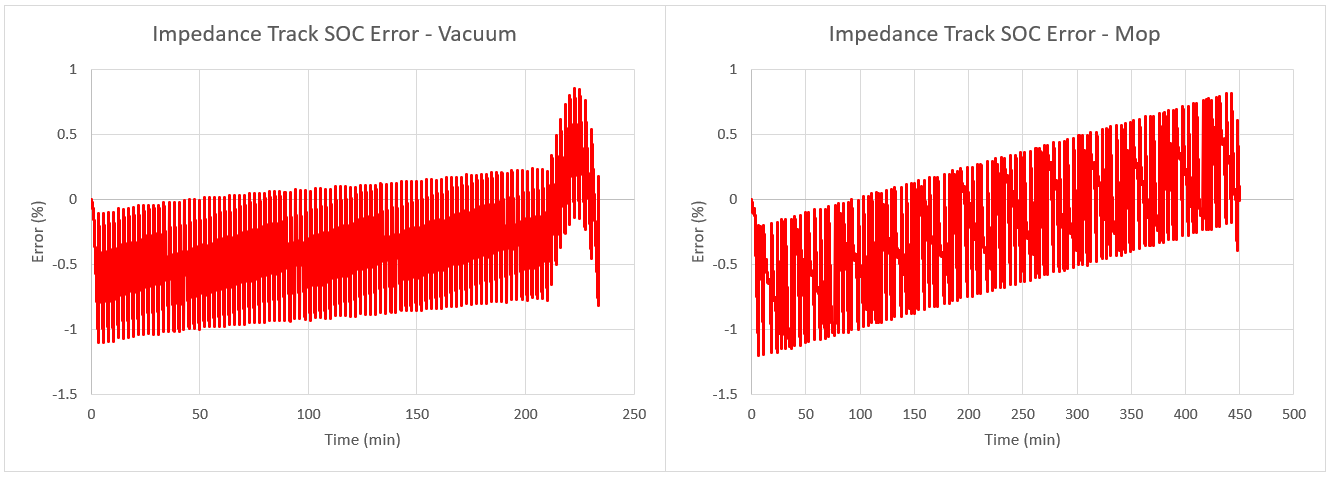

圖 7-6 測試 1 和 2 的 Impedance Track SOC 誤差
