6 Impedance Track

Impedance Track 通過組合庫侖計數和電壓 + IR 校正等方面，極大地?cái)U(kuò)展了上述算法。Impedance Track 使用許多不同的因素來計算 SOC，包括：放電深度 (DOD)、總化學容量 (Q_max)、取決于 DOD、電流負載和溫度的內部電池電阻。

首先，Impedance Track 確定電池當前處于充電、放電或弛豫狀態。需要在電量監測計中設置一些參數來區分這三種不同的狀態，包括：Chg Current Threshold、Dsg Current Threshold、Quit Current、Chg Relax Time 和 Dsg Relax Time。

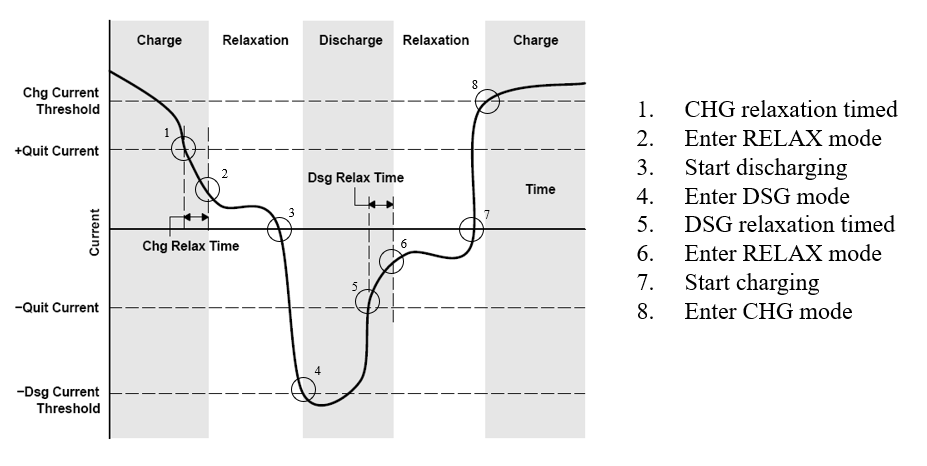

圖 6-1 Impedance Track 模式更改示例

當電池處于弛豫狀態時，電量監測計會根據 OCV 讀數更新化學放電深度 (DOD₀)。通過將當前的 OCV 和溫度與預定義的 DOD(OCV,T) 表相關聯來求出 DOD。該表特定于每個電池的每種不同化學物質，并根據化合物 ID 進行區分。當電壓變化率小于 4 微伏/秒時，便會讀取 OCV。如果 OCV 讀數期間的電流為非零，則進行 IR 校正。

電量監測計能夠更新充電或放電前后兩個 DOD 讀數之間的 Qmax，如圖 6-2 所示。要更新 Q_max，根據電池的設計容量，電荷變化需要超過 37%。如果電量監測計進行第一次 Q_max 更新，則電荷需要至少變化 90%。庫侖計數用于確定電荷變化。方程式 2 顯示了如何計算 Q_max。

方程式 2.

Q_{m a x} = \frac{Δ c h a r g e}{{S O C}_{1} - {S O C}_{2}}

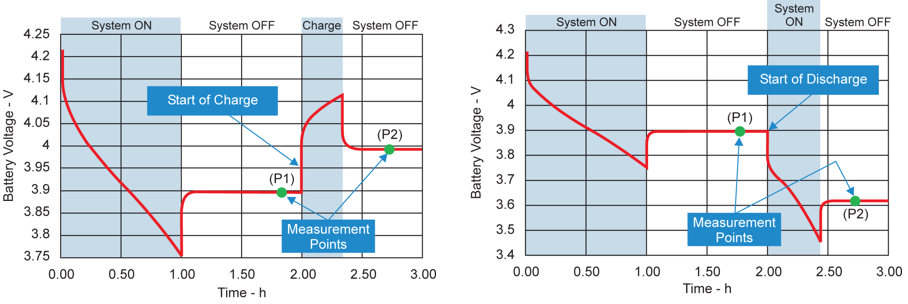

圖 6-2 Q_max 測量值示例

電量監測計能夠在電池放電期間更新電池的內部電阻表（Ra 表）。內部電阻的計算方法是：用 OCV(DOD,T) 表中相應 DOD 點的當前負載電壓差除以測量的電流。方程式 3 顯示了如何計算內部電阻。

方程式 3.

I n t e r n a l R e s i s t a n c e = \frac{O C V (D o D, T) - P r e s e n t L o a d e d V o l t a g e}{M e a s u r e d C u r r e n t}

該算法使用上述所有信息，根據用戶編程的 Load Select 運行仿真，從而計算 SOC。仿真會根據通過的電荷每秒計算一次剩余容量 (RemCap)，并且 FCC 在某些情況下可以更新。FCC 可以在電阻網格點更新期間、弛豫期間或進入充電或放電期間更新。

Impedance Track 對先前所討論的算法進行了許多改進。首先，與需要滿電荷才能初始化 SOC 的庫侖計數/CEDV 不同，Impedance Track 不需要滿電荷即可初始化 SOC。自放電通常由 OCV 讀數進行補償，這使得 SOC 精度保持在高水平，即使長時間處于空閑狀態也是如此。電池的內部電阻不斷更新，因此對于老化的電芯，電量監測誤差保持在較小水平，并且當放電速率較高時，誤差不會增加。溫度補償電阻更新可在內部電池阻抗較高的較低溫度下提高電量監測精度。由于 Impedance Track 不斷重新運行仿真，因此在放電期間的臨界點更新滿電荷容量（以 mAh 和 Wh 為單位報告）。由于 Q_max 和 Ra 表始終更新，因此 SoH 也會持續更新。SOC 能夠在電池的整個放電過程中針對放電速率和溫度進行調整。
