Jacinto 7 系列處理器使用 WKUP_UART0 打印 DMSC（設備管理和安全控制）日志，該日志可用于檢查防火墻或 SYSFW（系統固件）是否有錯誤。默認情況下，WKUP_UART0 日志輸出是不夠的，需要執行一些額外的步驟來獲取完整的日志。下面詳細介紹了這些步驟。

1. 對于 SPL 引導：
   1. 在 ti-processor-sdk-linux-xxxx-evm-0x_0x_00_xx/board-support/k3-image-gen-xxxxxxxx/soc/j7xxxx/evm/board-cfg.c 中啟用 ENABLE_TRACE 宏
   2. 在 Linux SDK 主目錄下重新編譯板配置，$make sysfw-image
   3. 重新編譯 tiboot3.bin，$make u-boot
   4. 將 tiboot3.bin 和 sysfw.itb 復制到 SD 引導分區
   5. 啟動板，將 WUKUP_UART0 日志（在屏幕上）復制到 input_log.txt 文件
   6. RTOS SDK 中有一個腳本解析器 sysfw_trace_parser.py
   7. ./sysfw_trace_parser.py -l input_log.txt -o output_log.txt

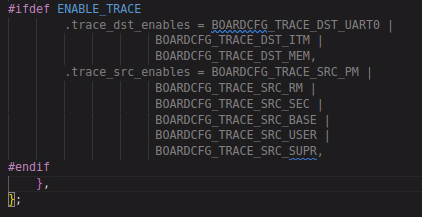

   圖 2-1 SPL 引導板配置
2. 對于 SBL 引導：
   1. 在 ti-processor-sdk-rtos-j7xxxx-evm-xx_xx/pdk_xxxx/packages/ti/drv/sciclient/soc/Vx/sciclient_defaultBoardcfg.c 中啟用代碼注釋
   2. 在 pdk_xxxx/packages/ti/build, $make sciclient_boardcfg 下重新編譯板配置
   3. 更新 pdk_xxxx/packages/ti/build 下的 PDK 庫，$make pdk_libs_allcores BOARD=j7xxx_evm SOC=j7xxx
   4. 重新編譯 pdk_xxxx/packages/ti/build $make -j BOARD=j7xxx_evm CORE=mcu1_0 BUILD_PROFILE=release sbl_mmcsd_img 下的 sbl_mmcsd_img_mcu1_0_release.tiimage
   5. 將 sbl_mmcsd_img_mcu1_0_release.tiimage 作為 tiboot3.bin $cp pdk_xxxx/packages/ti/boot/sbl/binary/j7xxx_evm/mmcsd/bin/sbl_mmcsd_img_mcu1_0_release.tiimage /media/BOOT/tiboot3.bin 復制到 SD 引導分區
   6. 啟動板，將 WUKUP_UART0 日志（在屏幕上）復制到 input_log.txt 文件
   7. RTOS SDK 中有一個腳本解析器 sysfw_trace_parser.py
   8. ./sysfw_trace_parser.py -l input_log.txt -o output_log.txt

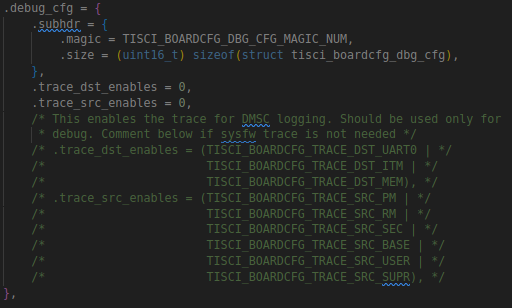

   圖 2-2 SBL 引導板配置
