1.3 Jacinto 7 UART 功能簡介
圖 1-1 顯示了 Jacinto 7 UART 功能方框圖。當處理器需要發送數據時，只需要通過 CPU/DMA 將輸出數據寫入 FIFO。然后，數據通過 UART_THR 寄存器自動傳輸?shù)?TX 引腳，并轉換為 TTL 電平。如果 UART_THR 寄存器為空，則數據傳輸完成。在數據接收過程中，TTL 電平首先通過引腳轉換為位數據，并由 UART_RHR 寫入 FIFO。當 FIFO 達到閾值（最大 64 字節）時，將觸發 CPU/DMA 中斷，以將數據寫入存儲器。當讀取足夠的數據并且 FIFO 中的數據低于閾值時，中斷條件將消失，數據接收完成。

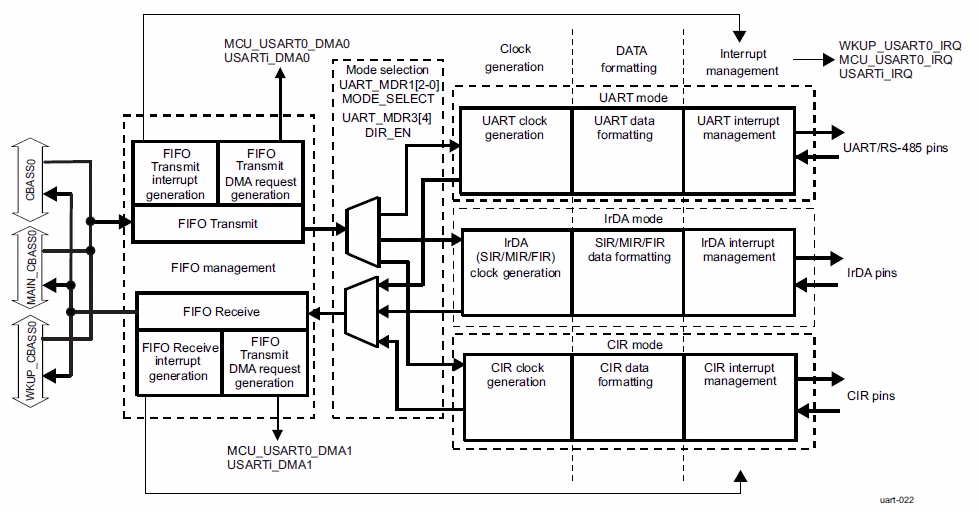

圖 1-1 UART 功能方框圖
