ZHCADS2 January 2024 BQ25700A , BQ25708 , BQ25710 , BQ25713 , BQ25720 , BQ25723 , BQ25730 , BQ25731
2.4 使用開爾文檢測電路實現高精度電流檢測
對 RAC 和 RSR 電流檢測電阻使用開爾文檢測連接。圖 2-5 展示了對 RSR 電阻使用開爾文檢測技術的示例。由于細布線可能會導致電路板上出現意外壓降，需要在通過檢測電阻器的高電流路徑上放置足夠的覆銅。此外，還要注意，非開爾文連接會導致 SRP 和 SRN 上的電壓與檢測電阻器上的電壓不同。因此，將電流檢測布線連接到焊盤的中心，并將電流檢測布線用作差分對。為避免噪聲拾取，請將信號線遠離噪聲路徑，并布放到內層中。

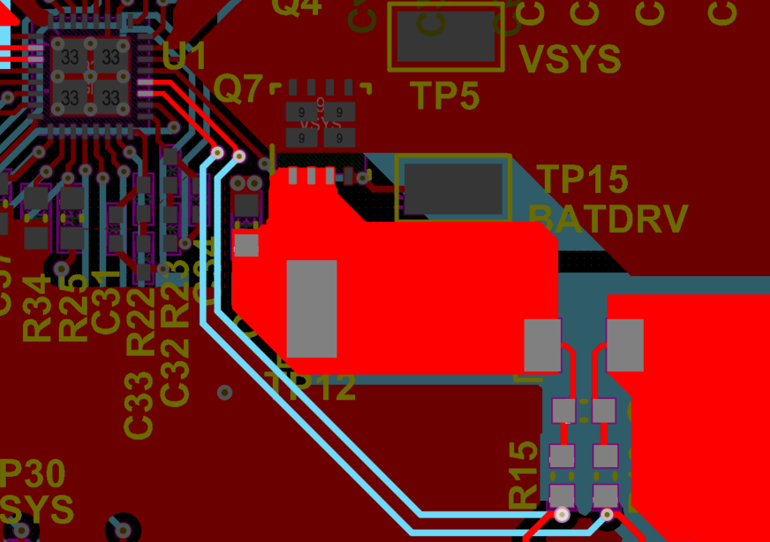

圖 2-5 RSR 電阻的開爾文檢測連接
