對于具有部分時序支持的網絡的測試用例，引導節點和跟隨節點器件上的 PTP 協議棧均使用 PTP 電信規范 G.8275.2 的默認值進行配置。

PTP 事件報文速率詳細信息如下所列：

• PTP 域號為 44。
• PTP 事件報文速率為每秒 64 個數據包。
• 通知報文速率為每秒 1 個數據包
• 通知超時為缺失 3 條報文。
• 以太網地址類型為單播。
• 通信協議為 IPv4

syn1588? PTP 配置如下：

• 控制環路參數設置為慢速模式，該設置針對高 PDV 進行了優化
• 激活了采樣率轉換器濾波器
• 停用了非線性尖峰預濾波器
• 啟用了非線性 Lucky 數據包文件，數據包緩沖區為 4069 個數據包，中值濾波器寬度為 3 個數據包。
• 每 8 秒調整一次時鐘。

初始測試運行表明，syn1588? PTP 協議棧需要進一步優化來應對 Calnex 系統引入的 PDV。執行了一項簡單測試來分析信號上游和下游的噪聲電平。被測器件的 ToD 時鐘通過 Calnex 提供的 1PPS 信號進行外部同步。一旦器件充分同步并調用 PTP 協議棧的測試版本，該測試就會處理所有 PTP 報文，并相應地計算偏移和路徑延遲，而不調整硬件時鐘。使用日志文件中的時間戳數據，可以分析 Calnex Paragon X 生成的減損。

圖 3-10 顯示了同步報文的數據包延遲變化 (T2 – T1)，而圖 3-11 提供了延遲請求報文的相同數據 (T4 – T3)。使用以下公式計算了原始偏移量：

生成的圖如圖 3-12 所示。圖 3-13 提供了減損初始階段的詳細視圖。

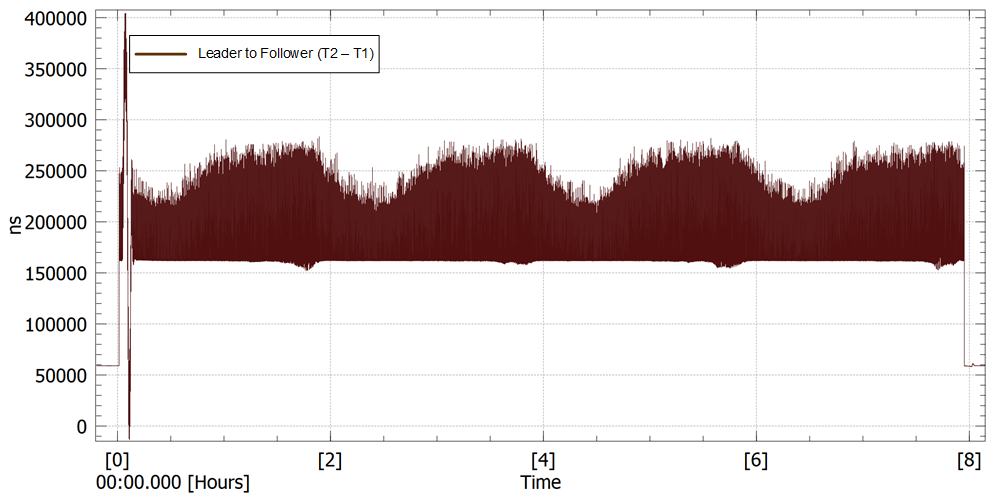

圖 3-10 減損期間引導節點到跟隨節點的延遲 (T2-T1)

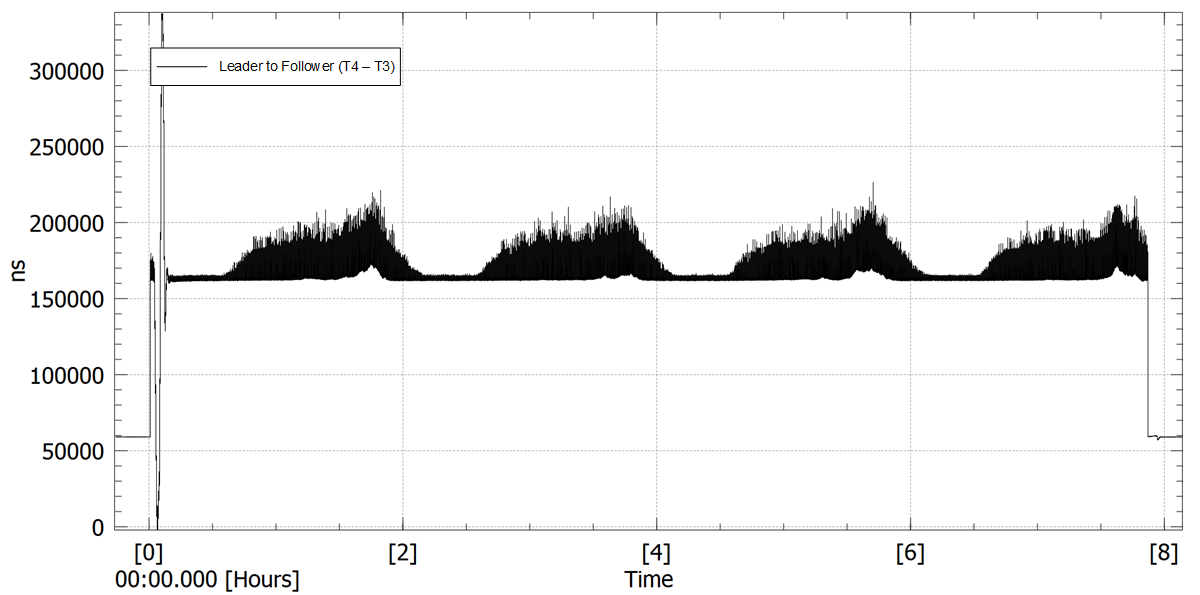

圖 3-11 減損期間跟隨節點到引導節點的延遲 (T4-T3)

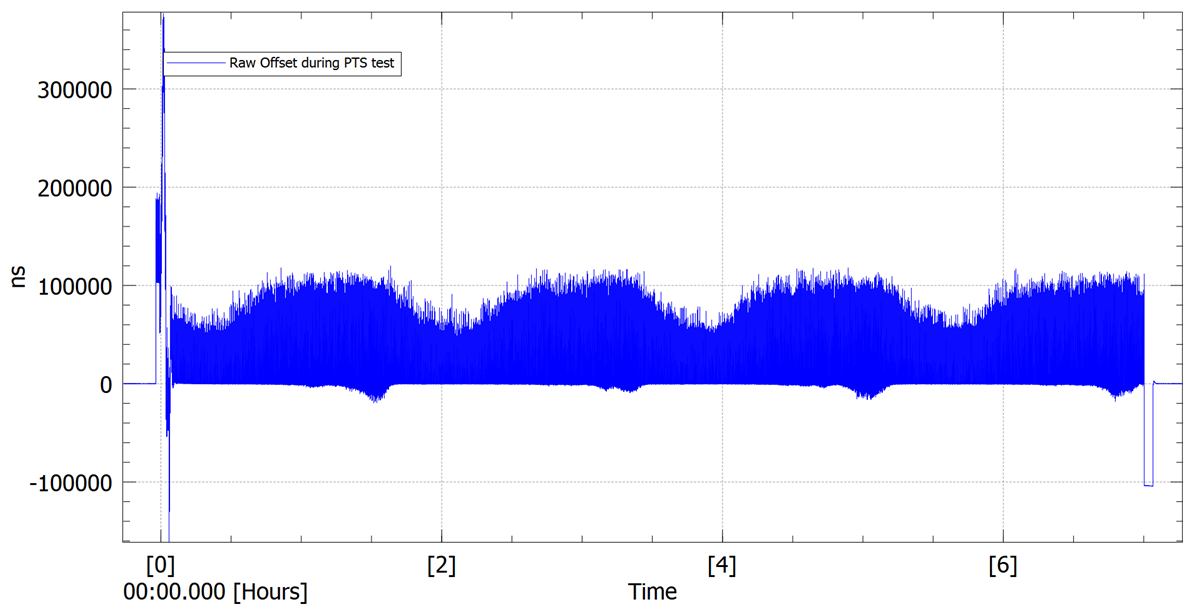

圖 3-12 減損期間使用 (T1 … T4) 計算的偏移

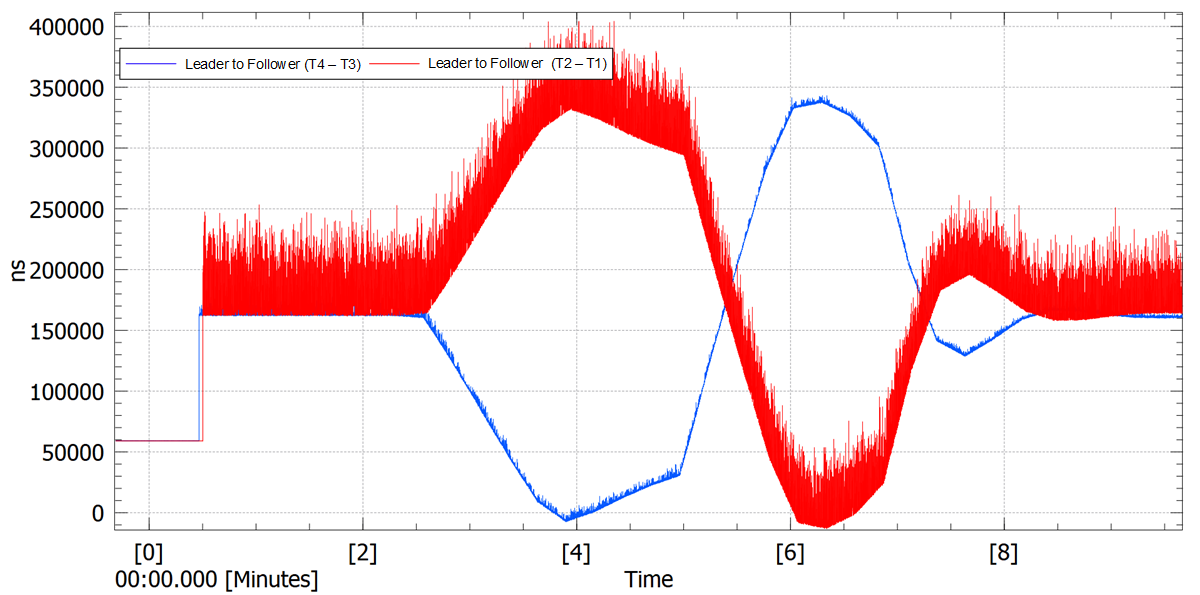

圖 3-13 減損期間的上游和下游延遲變化（放大捕捉畫面以顯示測試周期的起點）

為了應對環境或設置條件的變化，PTP 協議棧配置為每 8 秒調整一次硬件時鐘。此外，Lucky 數據包濾波器的搜索窗口擴展至 4069 個數據包。測試設置如下所示：

• 啟用測試之前，PTP 協議棧需要穩定 10 至 15 分鐘。伺服參數設置造成穩定時間較長。
• 啟用減損功能，并監測引導節點和跟隨節點的 1PPS 信號。

圖 3-14 所示為相關結果。此測試重復多次，得到的結果相似。

圖 3-14 部分時序支持測試的絕對時間誤差（1PPS 信號的比較），典型測量值
