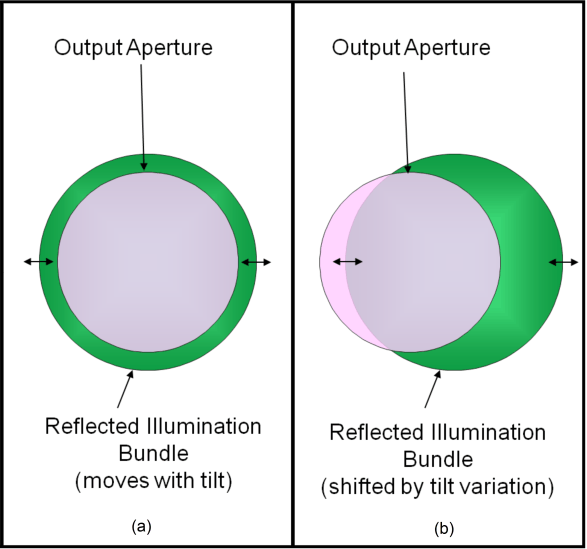

如果寬帶和 LED 源⁽²⁾ 使得 DMD 反射輸出光束與輸入光束的大小精確匹配，DMD 微鏡傾斜變化可以將反射光束偏移，使反射光溢出到側面并被輸出孔徑所遮擋，如圖 5-3 的面板所示。這會導致總輸出亮度出現意外損失，并增加圖像亮度不均勻的可能性。

圖 5-3 小輸出孔徑

為了以容差捕獲所有光并適應微鏡傾斜變化，理想的方法是使照明捆綁包小于輸出孔徑。這樣可以捕獲所有的光，如圖 5-4 中所示：

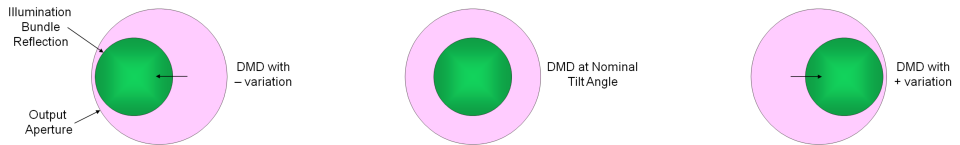

圖 5-4 傾斜變化時的反射照明移動

對于當前支持 UVA 的 DMD，傾斜變化規格為 ±1°。在輸出孔徑處，反射的照明移動了該量的 2 倍，即 ±2°，因?yàn)榉瓷涞纳渚€移動了反射表面的 2 倍。建議輸出孔徑的直徑比照明束大 4°，以涵蓋該范圍（–2° 至 +2°）。本示例假設采用標稱 12° 照明，不包括按照前面節 4中的建議調整照明角度。

因此，為了提供 4° 容差，輸出端的最大 ? 數（最小孔徑）存在有效限制。即使對于角度范圍為零度的出色準直照明光束，孔徑仍具有 ?/14.3 等效值，即一個角度直徑為 4° 的圓錐。

這就導致了在此公差下可達到的縮小倍數的實際限制。? 數小于 1 的光學元件很難構建。如果使用 ?/1 的限值，則 13 倍的縮小倍數是可能的最大縮小倍數。圖 5-5 中的圖顯示了兩條曲線。品紅色曲線是 DMD 輸出孔徑上錐體的角直徑，它在制造表面產生 ?/1 錐體。綠色曲線是照明捆綁包的允許角度直徑，用于保持照明捆綁包和輸出孔徑之間的 4° 裕度。請注意，允許的照明錐直徑在 13 倍縮小后達到零。

圖 5-5 DMD 輸出孔徑直徑與縮小倍數間的關系

方程式 2 近似計算給定 ? 數值的可實現的最大縮小倍數。

方程式 2.

其中：

• θ_input 是輸入照明捆綁包的角度范圍。

總之，在高倍率縮小系統中使用時，非相干源有兩個限制。建議輸出的 ? 值小于 ?/14.3 且縮小倍數不超過 13 倍。在實踐中，照明束的角度直徑為幾度，因此會犧牲一些孔徑裕度或選擇較低的縮小倍數。如果光學設計包括用于將 DMD 與輸出光學元件和光源角度獨立對齊的選項，則可以使用更高的 f/# 和縮小倍數值。
