ZHCAEP9B July 2015 – November 2024 DLP7000UV , DLP9000XUV , DLP9500UV

1 引言

紫外光譜的 UVA 區域覆蓋介于 315nm 至 400nm 之間的波長。UV DMD 專門設計用于在 UVA 區域的較高部分運行。（有關特定工作波長限制，請參閱每個特定的 DMD 數據表。）波長和光子能量之間的關系由方程式 1 給出。其中：

方程式 1.

h 是普朗克常數
c 是光速
λ 是光的波長

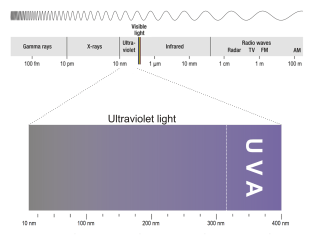

圖 1-1 紫外光譜的 UVA 區域

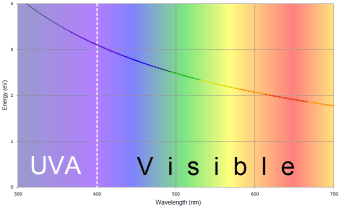

圖 1-2 UVA 和可見光譜中的光子能量

由于方程式 1 的分子中的兩個值都是常數，這表明光子能量?jī)H取決于波長的倒數。波長越小，每個光子攜帶的能量就越高。因此，UVA 范圍內的光（波長短于可見光區域的波長）每個光子攜帶的能量要多于可見光譜中的光。

除了每個光子中有更多的能量外，對于光敏材料而言，較短的波長光線也支持較小的特征成像，因?yàn)槭苎苌湎拗频墓獍叽笮∨c波長和 ? 數成正比。受益于較小光斑大小和每光子更高能量的應用示例包括直接成像光刻和各種類型的 3D 打印。前者通常使用光敏乳膠（稱為光刻膠），后者使用光敏樹脂。這些光刻膠和樹脂材料對 UVA 光譜中較高光子能量的反應更敏感，可以提高固化速率，而較小的光斑則可以實現更清晰的細節。

用于 UVA 光譜的 UV DMD（例如 DLP7000UV、DLP9500UV 和 DLP9000XUV）采用了卓越的設計技術以及 UV 優化型窗口抗反射 (AR) 涂層。這些 DMD 搭配針對該頻帶中的波長進行優化的常用光刻膠和樹脂以及在該光譜范圍內現成可用的發光二極管 (LED) 和激光二極管，形成了出色的元件組合，便于制造針對 UVA 進行優化的系統。

TI DLP DMD 使用在兩種物理狀態之間切換的反射微鏡來調制光。由于 DMD 的主要調制控制通過無機鋁微鏡的反射進行，因此與使用有機分子進行調制控制的空間光調制器 (SLM) 技術相比，這些器件對更短的波長具有更強的耐受性。有機分子在暴露于這些較短波長的光下時容易降解。^{Ref 1,2}

本應用手冊探討了充分提高使用 DMD 的系統在較短波長 UVA 下的性能的設計注意事項。
