5 高倍率縮小系統

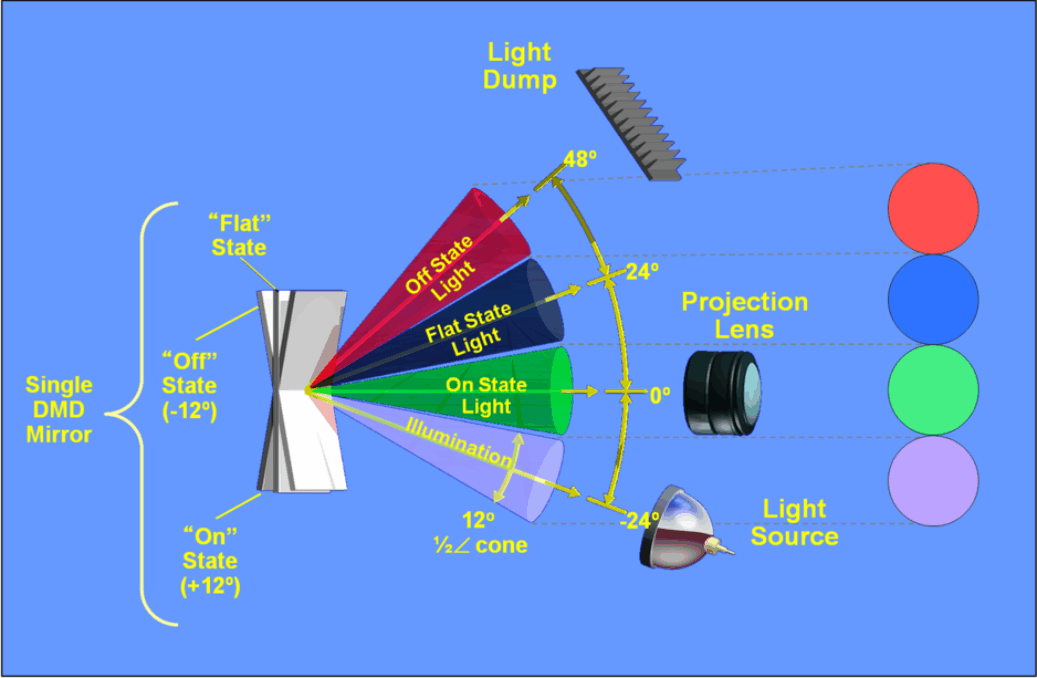

使用 DLP 技術的投影系統通常使用照明設計，如圖 5-1 所示。請注意，平板 狀態不是 DMD 微鏡工作狀態，但在設計光學系統時必須考慮該狀態。

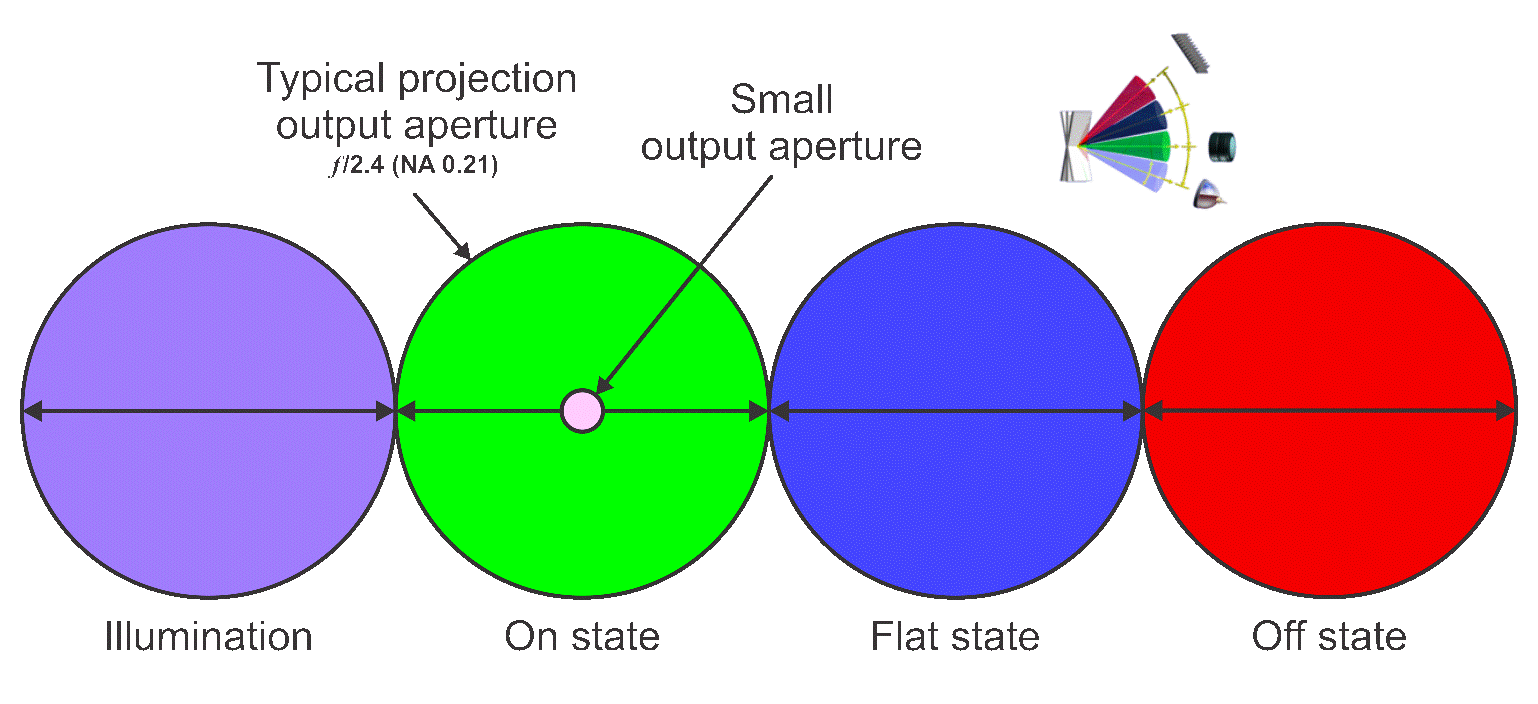

圖 5-1 典型投影系統光學元件但是，某些光刻和 3D 打印系統使用 DMD 陣列圖像縮小來處理非常小（低至 1μm 或更?。┑奶卣?。圖 5-2 展示了高倍率縮小系統輸出孔徑的小尺寸與典型投影光學系統的小尺寸。
圖 5-2 投影透鏡入射光瞳處的光分布（典型投影系統與高縮小倍數）對于高縮小倍數典型的這些相對較小的孔徑，應考慮分為兩個區域：非相干源和相干源。
