ZHCAF41 March 2025 LMR51403 , TPS629203
效率
圖 4-13 顯示了 4mA 和 20mA 負載電流下的效率。觀察到 TPS629203 的效率范圍為 80.3% 至 82.1%，這在滿足外部電容要求的同時實現了高效率。
圖 4-13 使用 5.6uH 電感器時的效率如果可以放寬紋波限值，則可以進一步提高效率。在一個 Tcycle 周期時間中，電感器的電荷 ΔQL 等于 圖 4-13 中負載消耗的電荷。因此，可以使用公式 10 計算 Tcycle。
方程式 10.
對于具有恒定導通時間的降壓轉換器，可以通過減小電感器 L 來增加 T_cycle，從而可以減小開關損耗并提高效率。然而，這會導致公式 3 和公式 8 中的紋波增加。

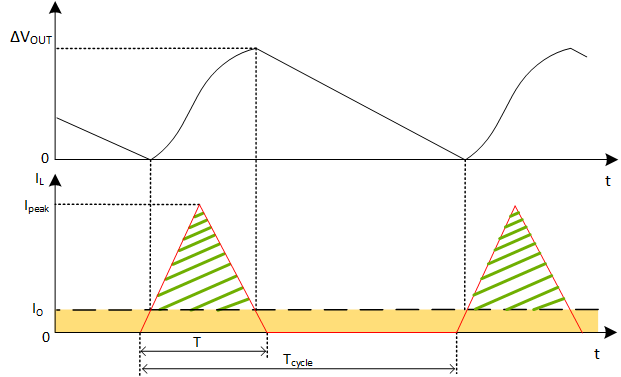

圖 4-14 DCM 中的周期時間圖 4-15 比較了 2.2uH 電感器的效率（紋波為輸入和輸出電壓的 0.5%）和 5.6uH 電感器的效率（紋波為輸入和輸出電壓的 0.2%）。觀察到效率已升至 86.8%-87.7%。
圖 4-15 使用 2.2uH 電感器和 5.6uH 電感器時的效率
