ZHCAF41 March 2025 LMR51403 , TPS629203
TPS629203 是一款采用 DCS 控制 (COT)、高效且易于使用的同步降壓轉換器,其典型 IQ 為 4uA。在 VIN = 10V 且 Vout = 3.3V 的電源軌中,TPS629203 的輸入和輸出電容器選擇為 CIN=1uF (GRM21BR71E105KA99L) 和 COUT = 10uF (GRM21BR61E106MA73L)??紤]到陶瓷電容器的直流偏置效應和電容變化,實際電容可視為 CIN = 0.9uF、Cout = 5.8uF。從“TPS629203 300mA、具有 DCS 控制的 3V 到 17V 低 IQ 降壓轉換器”數據表中的模式說明中,可使用公式 9 計算具有 AEE 功能的恒定導通時間。

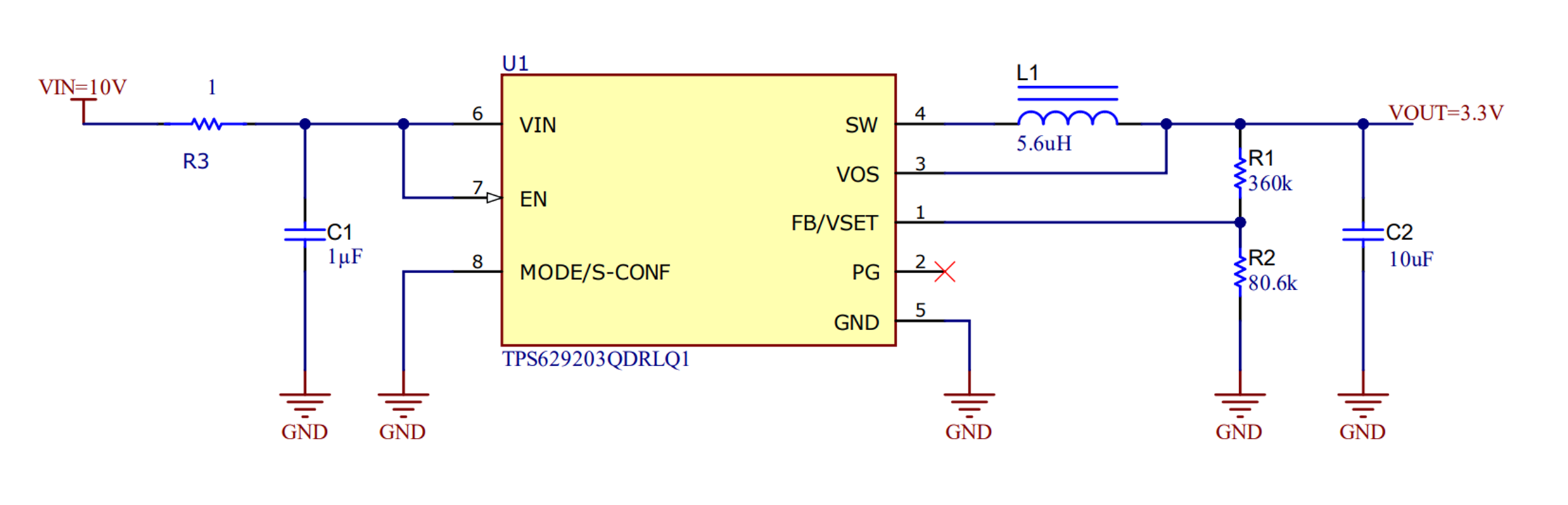

為滿足紋波目標,值為 表 1-2 中輸入和輸出電壓的 0.2%。根據公式 3 和公式 8,電感器可以計算為 L≤5.6uH。圖 3-1 是整個設計的原理圖??紤]到輸入電容很低,用戶可能會遇到振蕩問題,尤其是當輸入布線較長時。因此,TI 建議在輸入布線上添加一個 1Ω 電阻器 (R3) 以起到阻尼作用。
