ZHCAF41 March 2025 LMR51403 , TPS629203
4.1 VIN 和 VOUT 紋波結果
圖 4-1、圖 4-2 和 圖 4-3 是 TPS629203 VIN 紋波的仿真結果。圖 4-1、圖 4-2 和 圖 4-3 是臺架測試結果。負載電流點分別為 4mA、10mA 和 20mA。

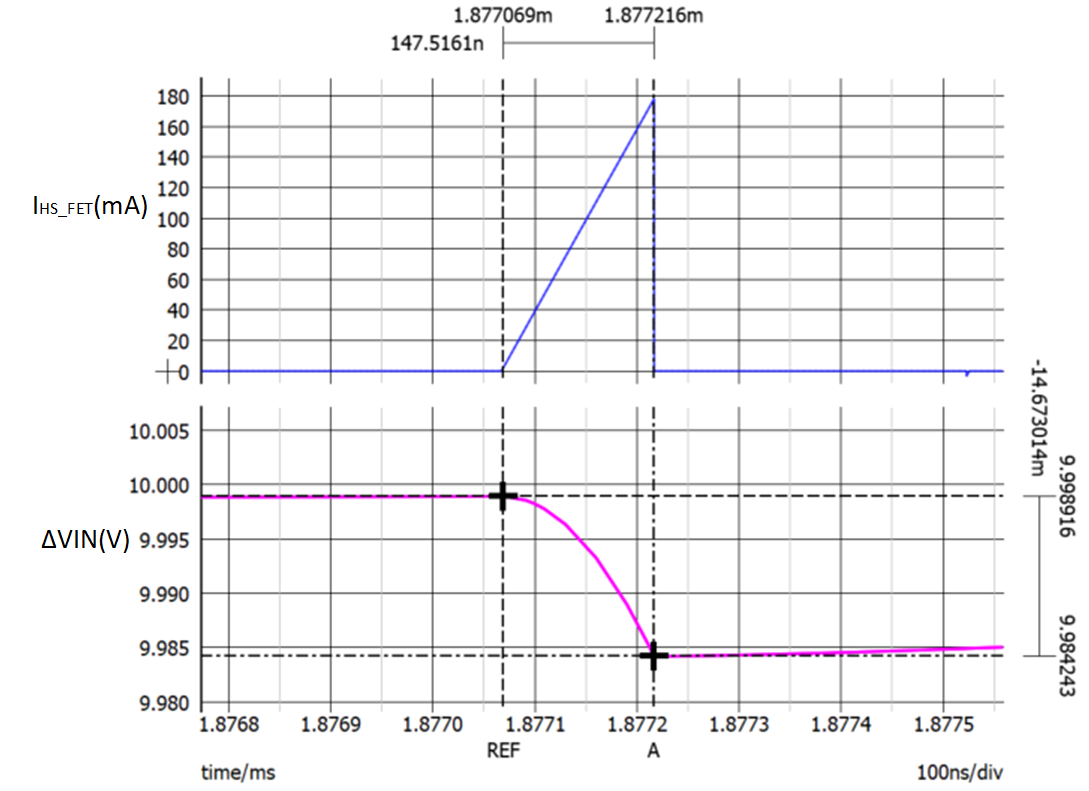

圖 4-1 IO= 4mA 時仿真的 Vin 紋波

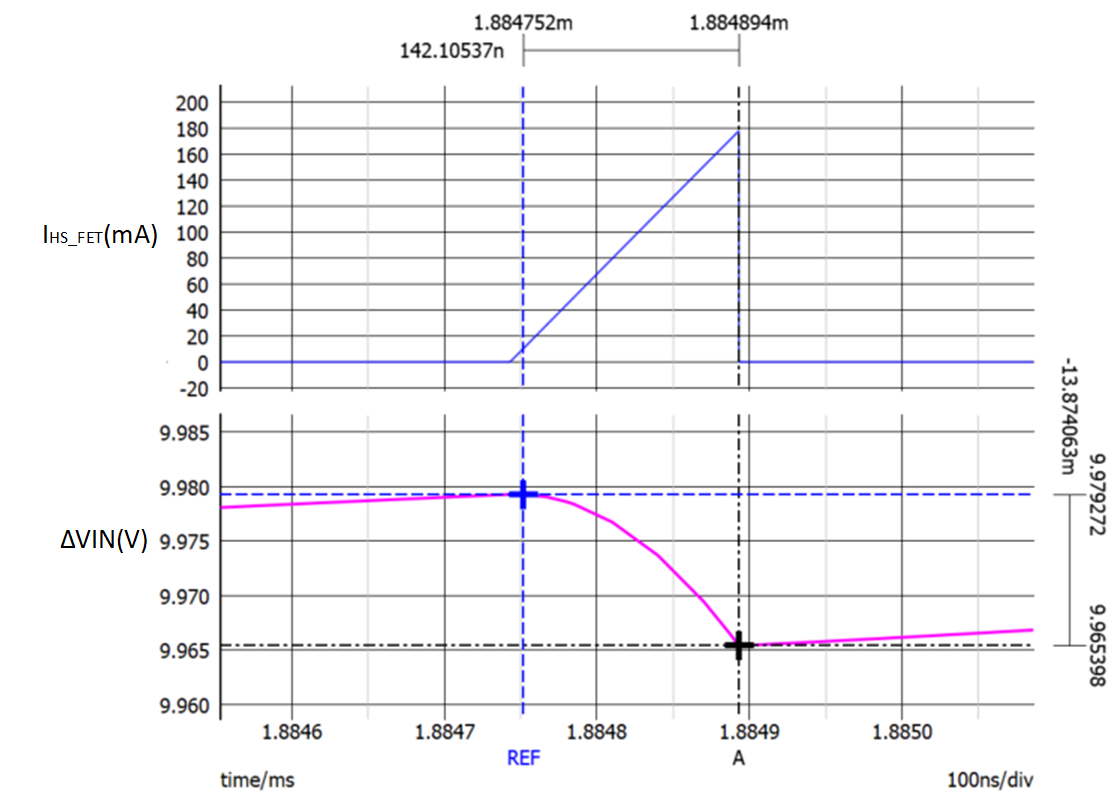

圖 4-3 IO= 20mA 時仿真的 Vin 紋波

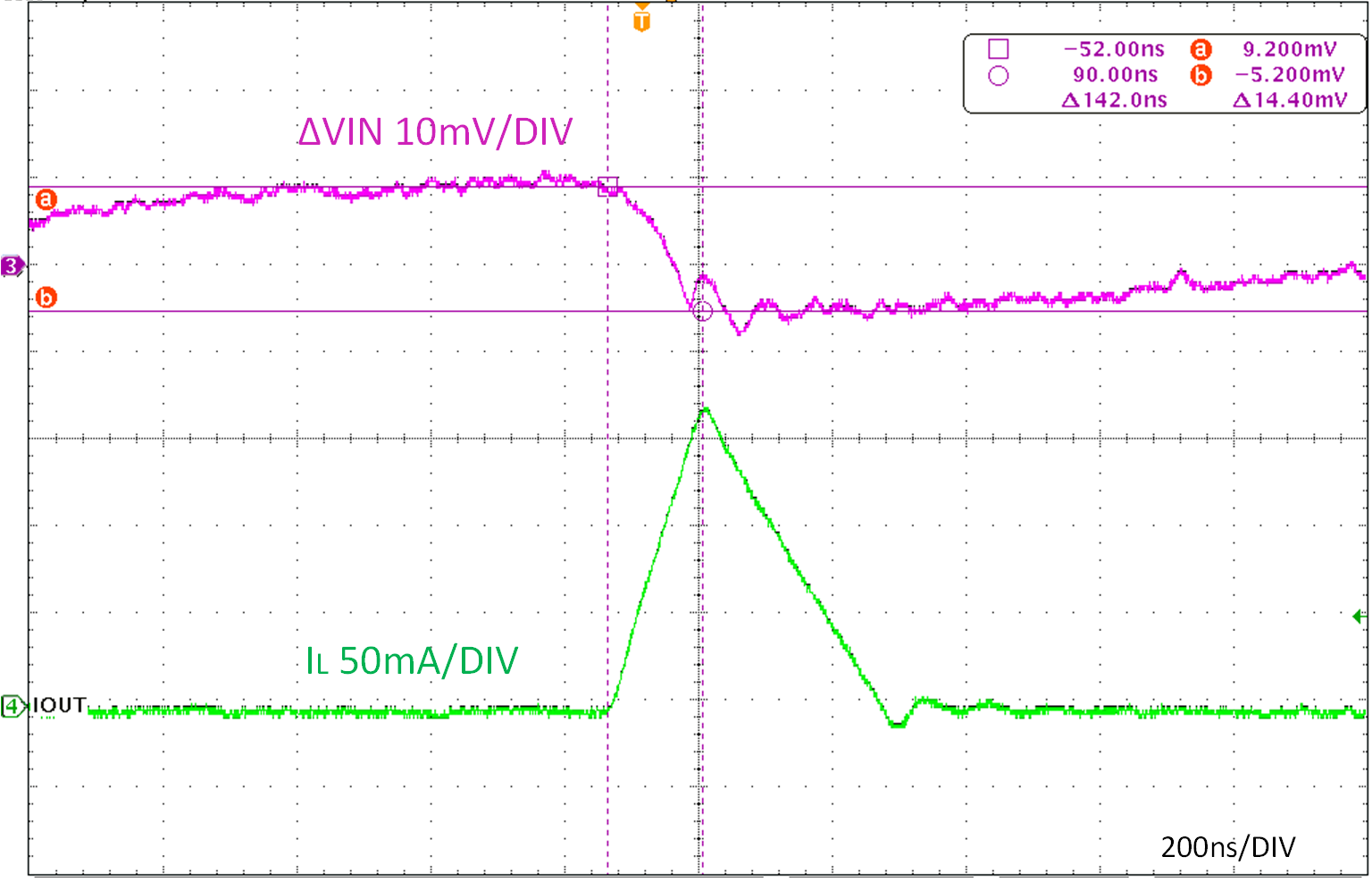

圖 4-5 IO= 10mA 時臺架測試的 VIN 紋波

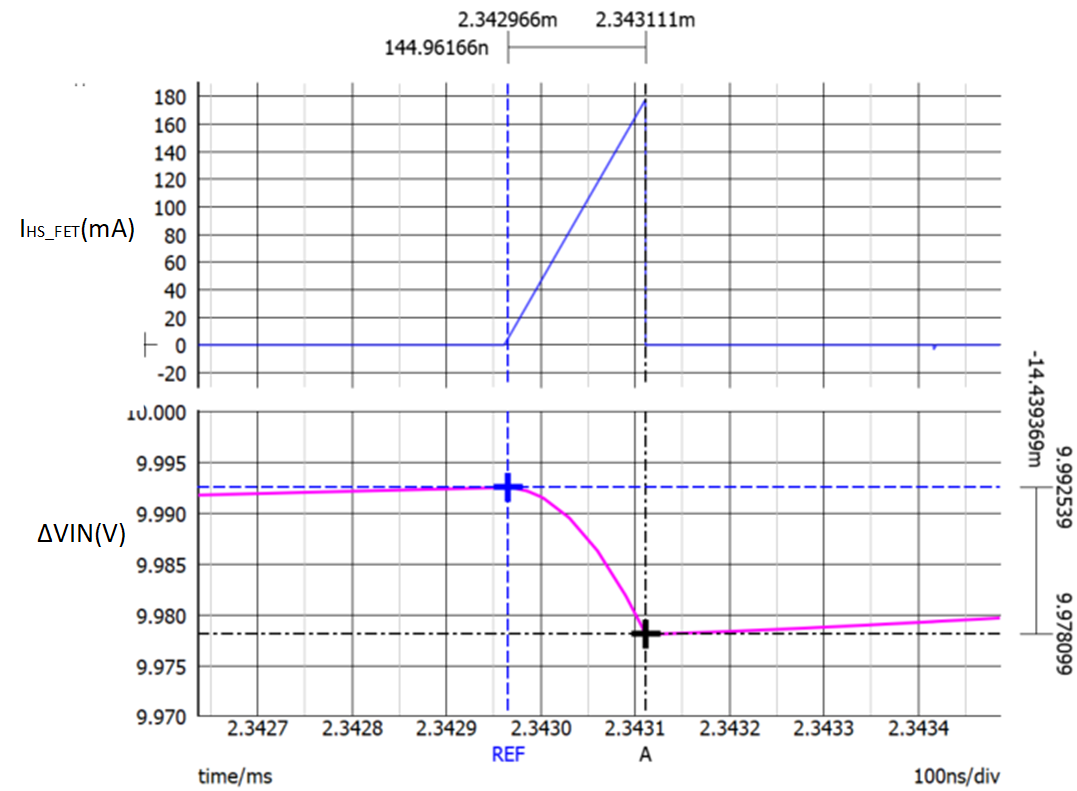

圖 4-2 IO= 10mA 時仿真的 Vin 紋波

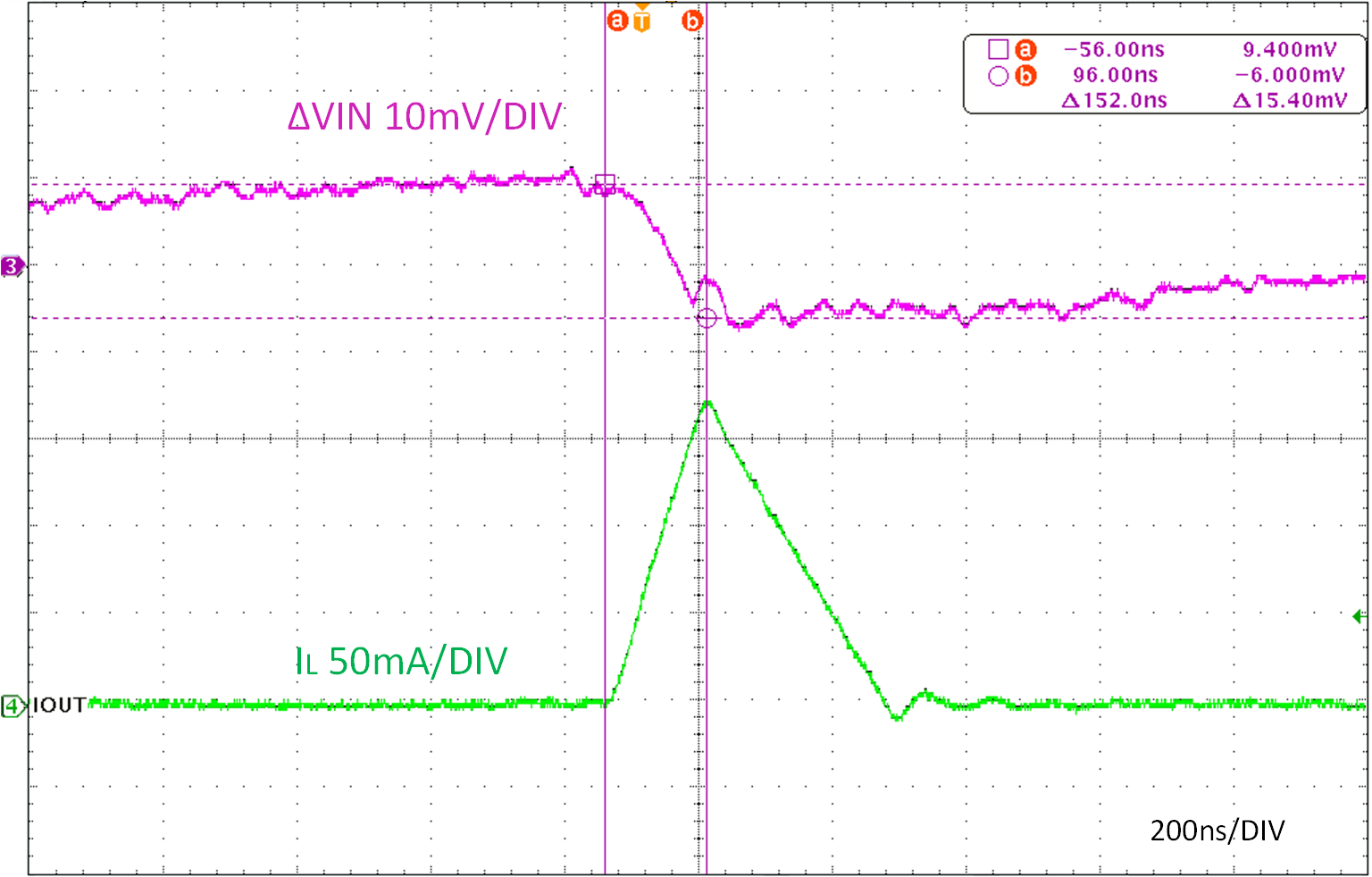

圖 4-4 IO= 4mA 時臺架測試的 VIN 紋波

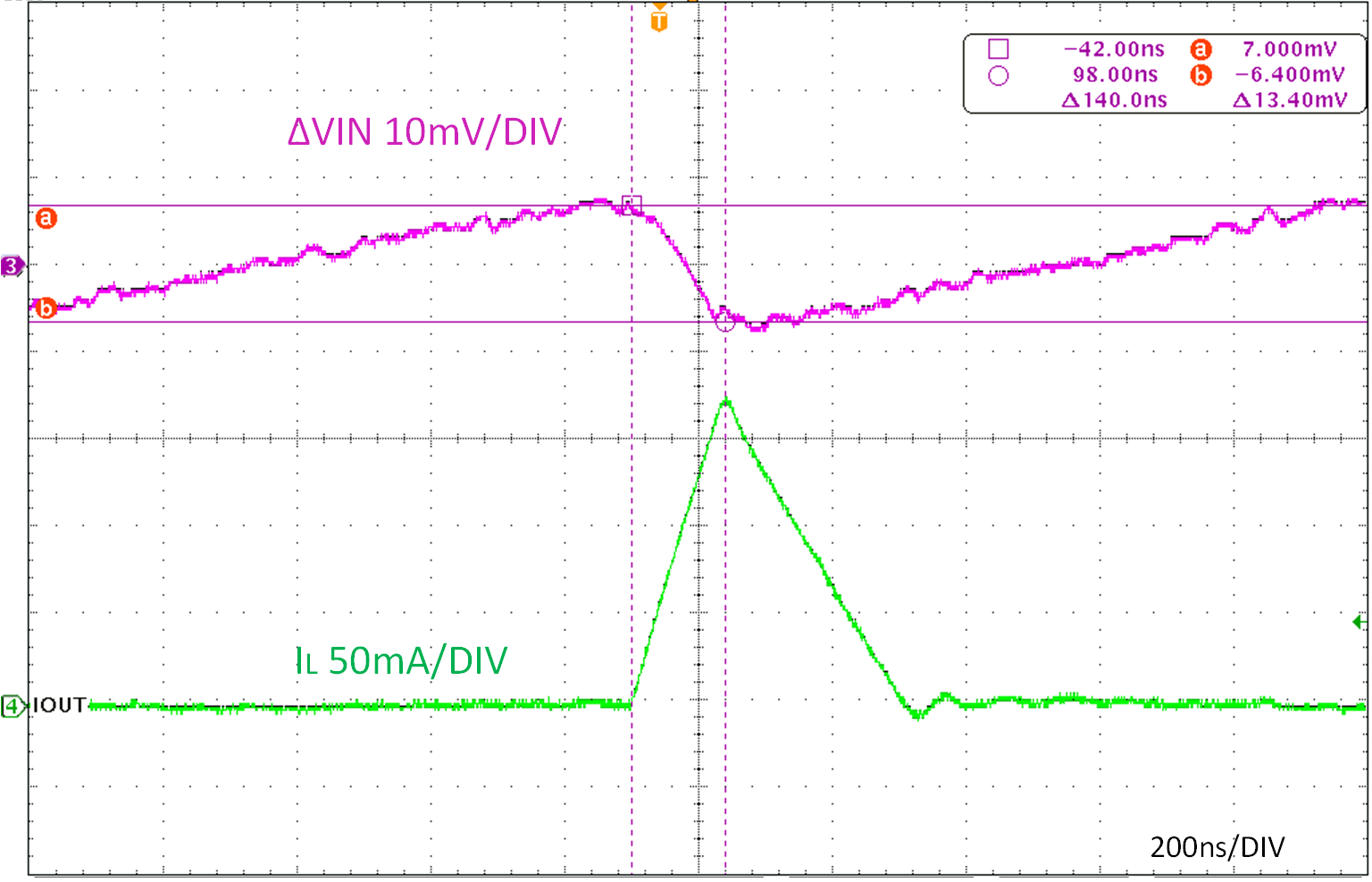

圖 4-6 IO= 20mA 時臺架測試的 VIN 紋波圖 4-7、圖 4-8 和 圖 4-9 是 TPS629203 VOUT 紋波的仿真結果。圖 4-10、圖 4-11 和 圖 4-12 是臺架測試結果。負載電流點分別為 4mA、10mA 和 20mA。

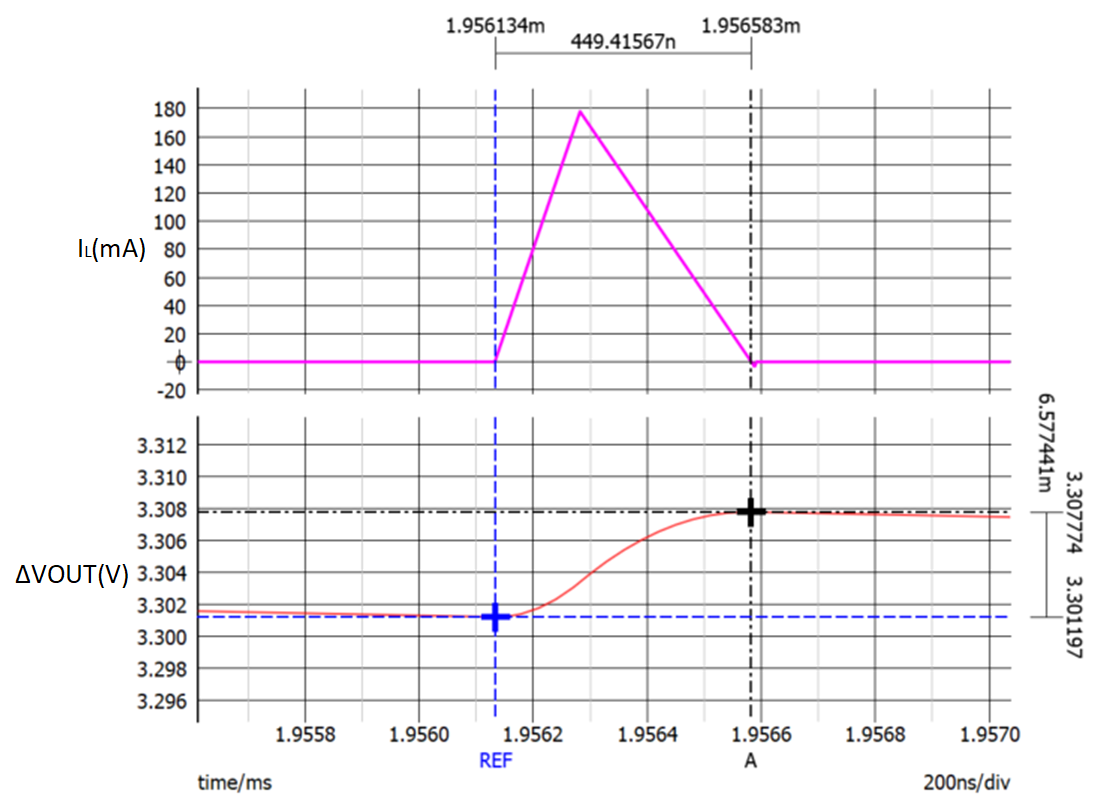

圖 4-7 IO= 4mA 時仿真的 VOUT 紋波

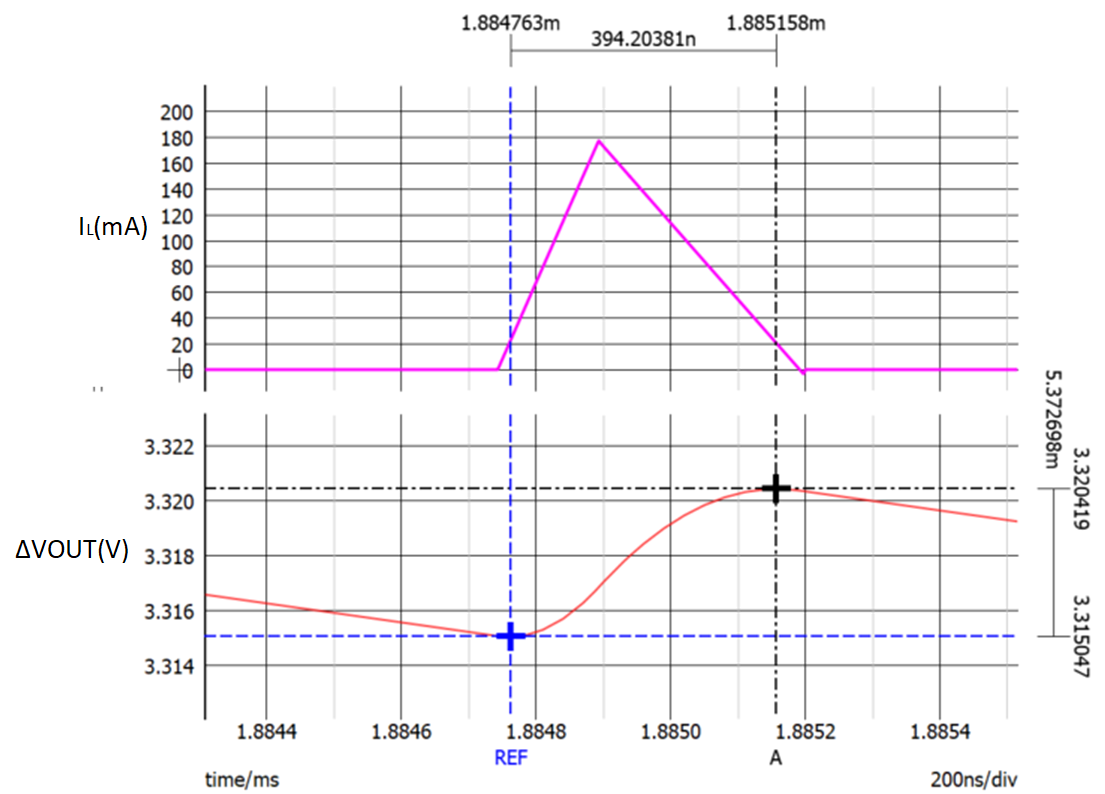

圖 4-9 IO= 20mA 時仿真的 VOUT 紋波

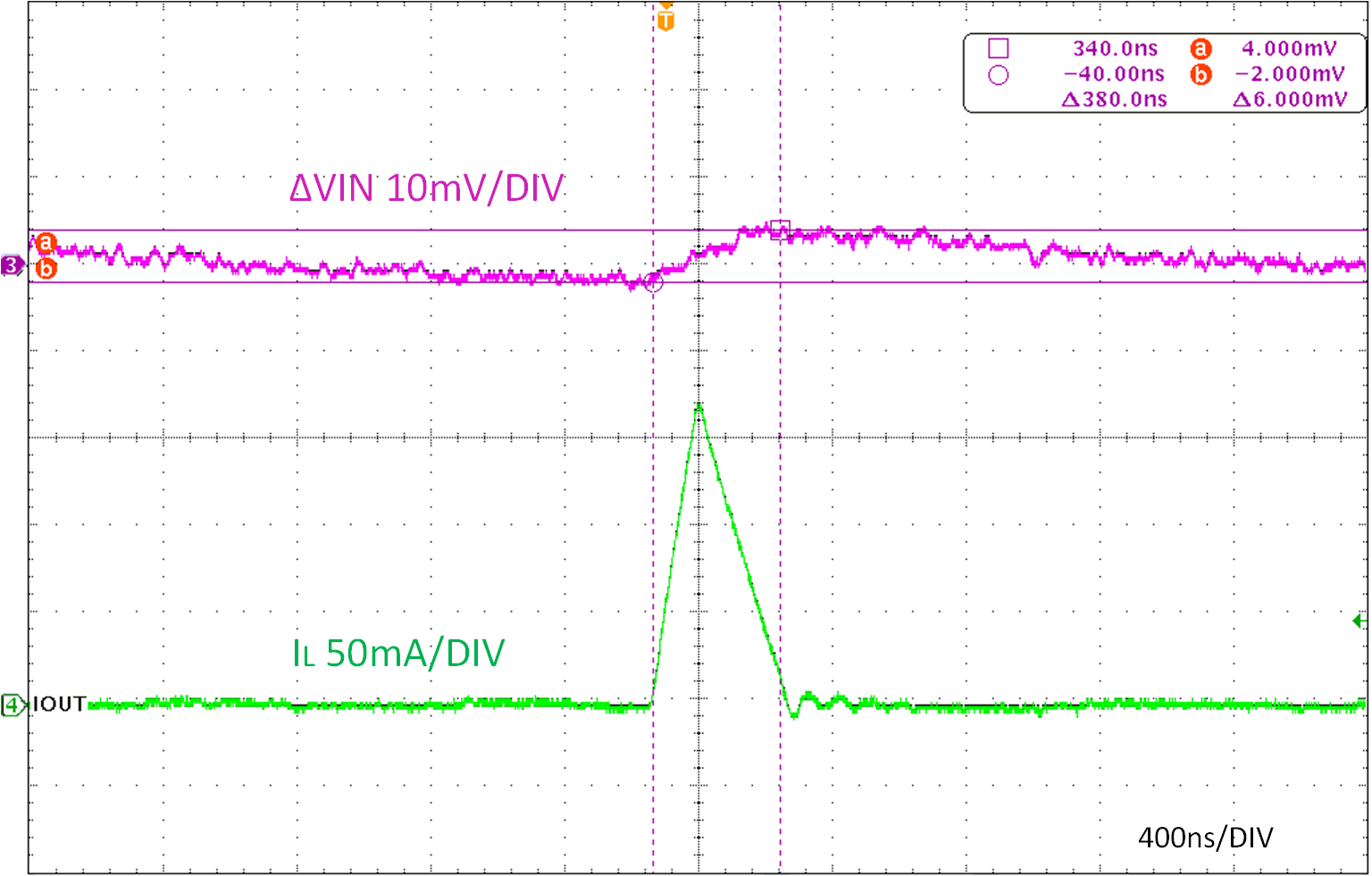

圖 4-11 IO= 10mA 時臺架測試的 VOUT 紋波

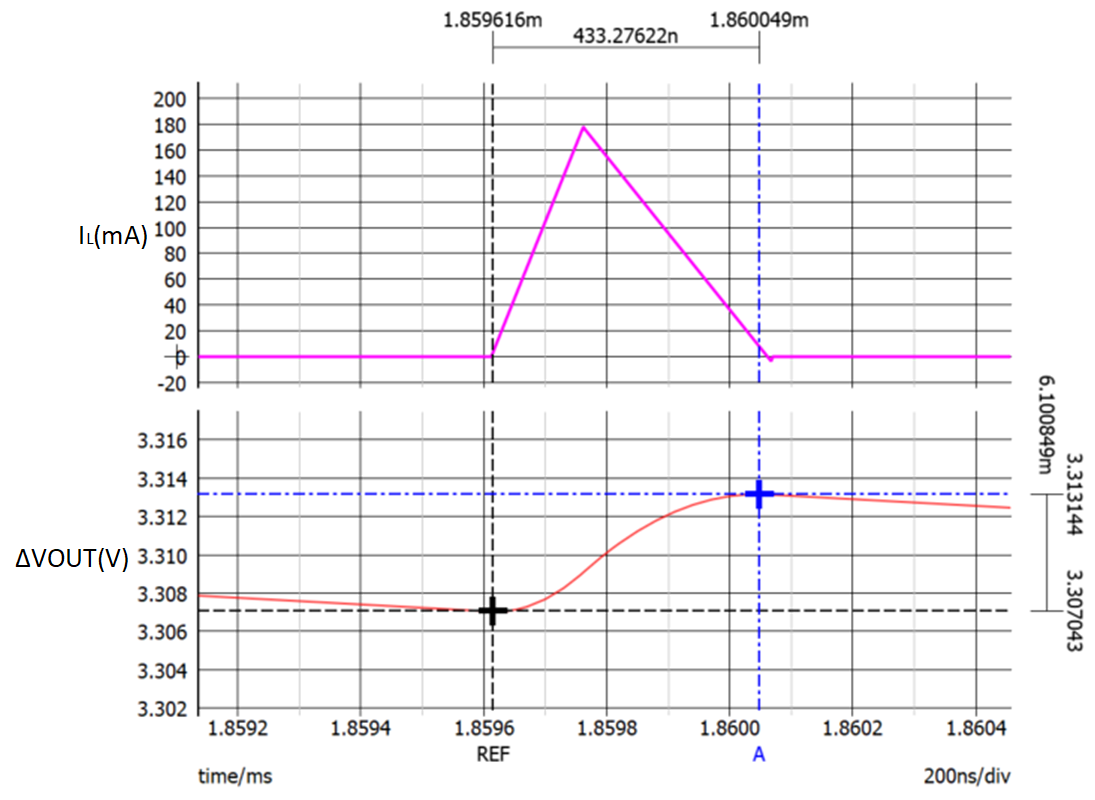

圖 4-8 IO= 10mA 時仿真的 VOUT 紋波

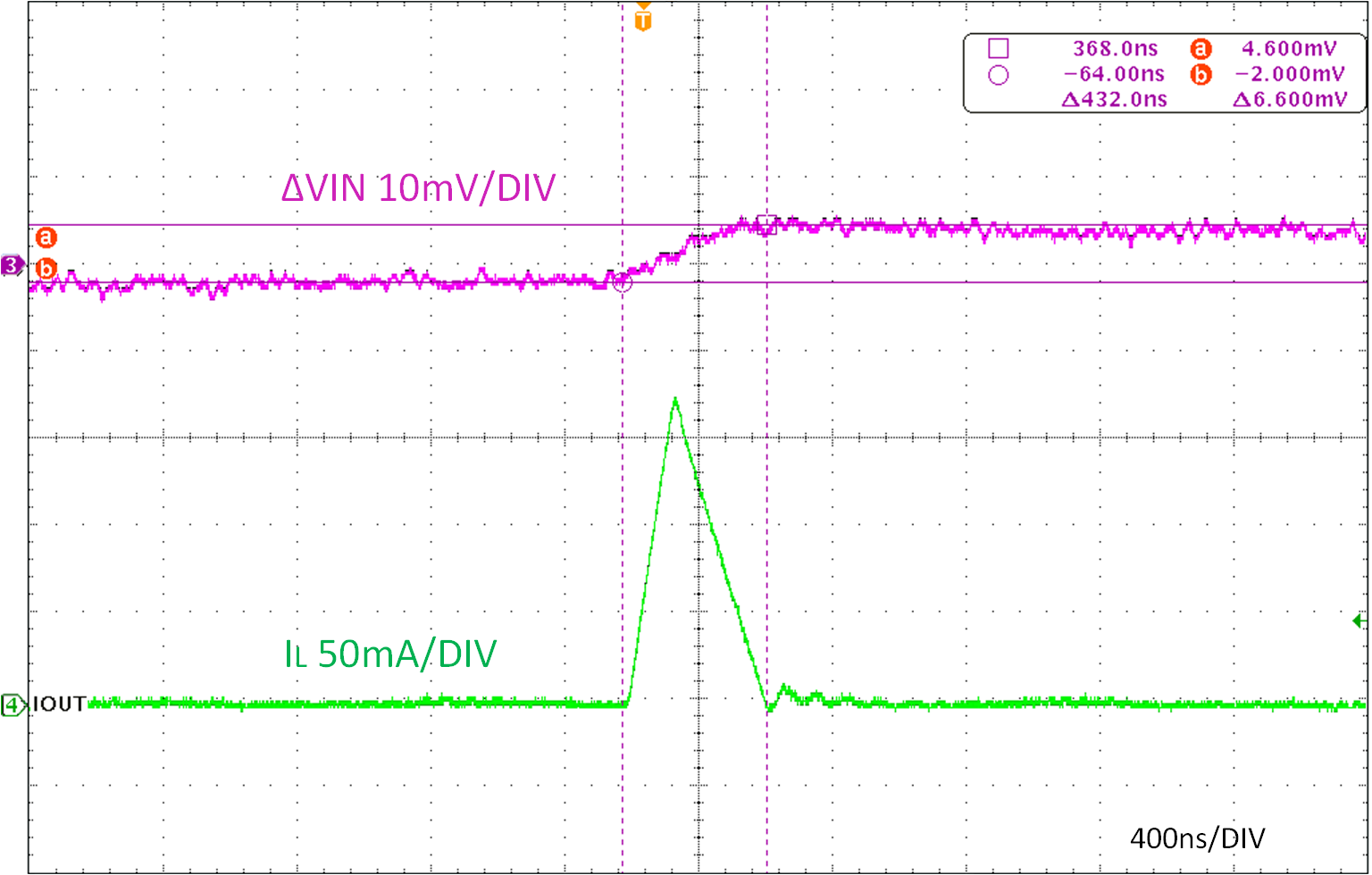

圖 4-10 IO= 4mA 時臺架測試的 VOUT 紋波

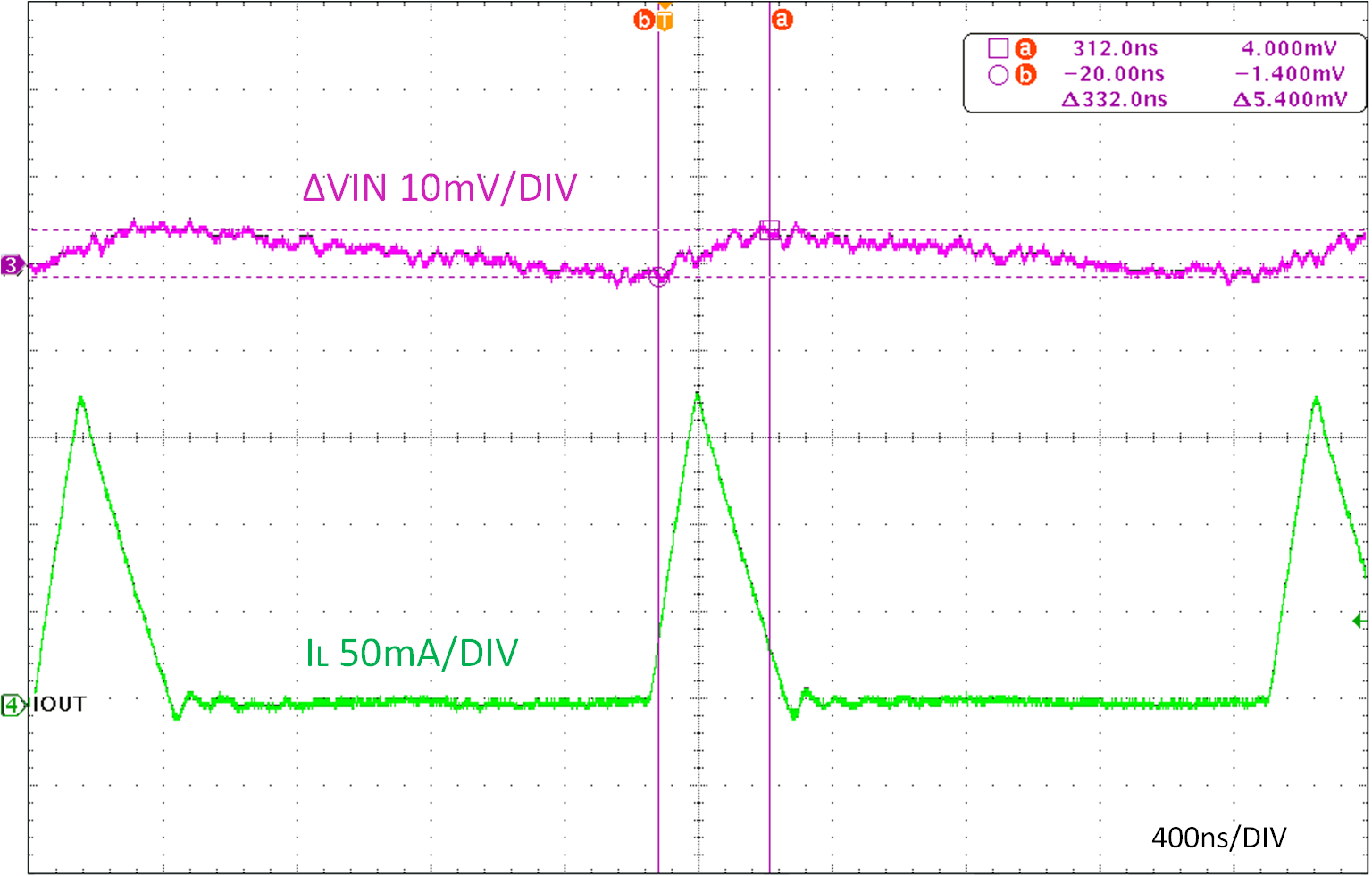

圖 4-12 IO= 20mA 時臺架測試的 VOUT 紋波表 4-1 和 表 4-2 展示了計算的值與仿真和臺架測試結果的比較。誤差很小，證明了上述設計流程的正確性，能夠?qū)崿F(xiàn)設計目標。
表 4-1 計算、仿真和臺架測試結果 ΔVIN 比較
| 負載電流 | 計算值 (ΔVIN) |
仿真值 (ΔVIN) |
臺架測試值 (ΔVIN) |
|---|---|---|---|
|
4mA |
14.6mV |
14.7mV |
15.4mV |
|
10mA |
14.2mV |
14.4mV |
14.4mV |
|
20mA |
13.4mV |
13.8mV |
13.4mV |
表 4-2 計算、仿真和臺架測試結果 ΔVOUT 比較
|
負載電流 |
計算值 (ΔVOUT) |
仿真值 (ΔVOUT) |
臺架測試值 (ΔVOUT) |
|---|---|---|---|
|
4mA |
6.7mV |
6.6mV |
6.6mV |
|
10mA |
6.1mV |
6.1mV |
6.0mV |
|
20mA |
5.5mV |
5.4mV |
5.4mV |
