圖 3-3 中突出顯示的元件是降低器件給定引腳上的 DM 噪聲所必需的。鐵氧體磁珠 L1、L2、L4 和 L5 用于在系統布線和器件之間創建高阻抗路徑，從而減少來自這些布線的噪聲。對于確實到達 TMCS112x/3x 局部區域的部分，電容器 C3、C4 和 C7 構成低通濾波器，這些元件用于在到達器件之前分流噪聲。

請注意，TMCS112x/3x 數據表中分別有關于 4.7nF 和 20nF 的 VOUT 和 VREF 引腳可支持的電容大小限制，這些限制必須遵守。電阻器 R1 用作可選的隔離電阻器，以增強輸出引腳的輸出阻抗，從而允許使用大于 4.7nF 的電容（默認情況下將其設置為 0Ω，以簡單地從器件傳遞 VOUT 信號）。當組裝非零值的 R1 時必須小心，因?yàn)檫@會根據器件的輸出形成一個低通濾波器，并可能減小器件帶寬。濾波器設計也可能會受到影響，并且需要對此元件進行建模（如果使用）。

由于諧振原因，放置了電阻器 R2。例如，假設在系統中以 2.62MHz 的頻率識別噪聲特征。在該給定頻率下，所做的測量表明 TMCS112x/3x 的輸出引腳上存在高達 1Vpp 的噪聲，設計目標是將此噪聲降低到 200mVpp 以下。如果以 dB 為單位，這相當于 14dB 的衰減，如方程式 1 所示。

表 3-1 對這些值進行了匯總。

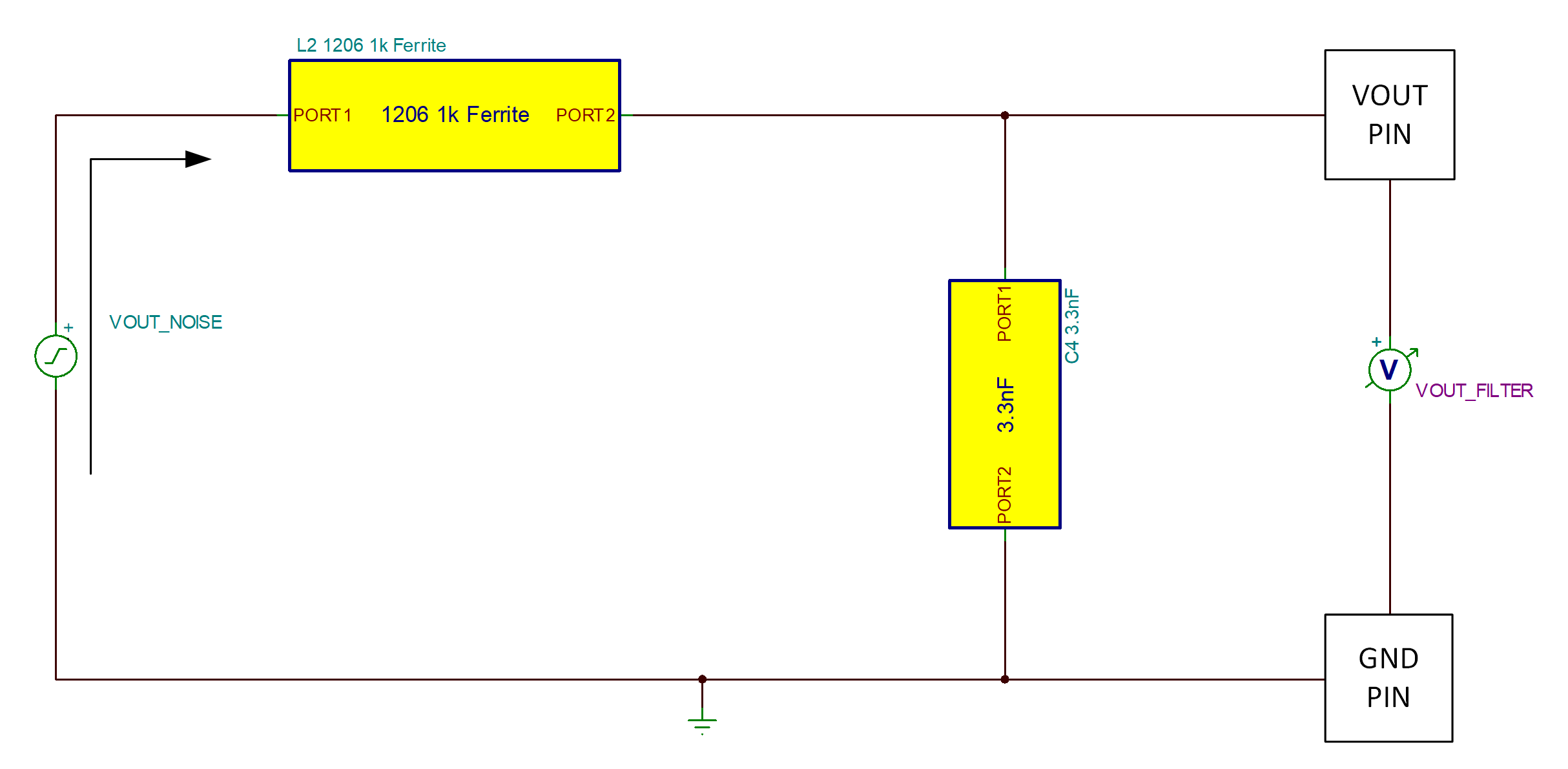

有幾種工具可幫助實現這類設計，如 Murata 的 Sim-Surfing 濾波器設計工具套件。選擇 3.3nF 電容器以確保滿足數據表中 V_OUT 引腳的限制，然后確定合適的鐵氧體。選擇元件后，執行仿真，如圖 3-4 和圖 3-5 所示。雖然鐵氧體和電容器會產生所需的 -40dB/十倍頻程衰減，但可以觀察到這些元件之間形成了諧振，并在 1.24MHz 處形成了接近 40 倍的增益。共振會導致無法在 2.62MHz 處獲得所需的衰減。

然后將電阻器 R2 放置在系統中。該電阻器用于抑制這些組件之間的諧振。圖 3-6 和圖 3-7 顯示了組裝電阻器后的重新運行仿真。觀察結果是，放置電阻器可消除響應中的諧振峰值，并且還會將衰減校正到可接受的限值。40dB 衰減還移除了響應輸出中約 150Mhz 的額外高頻成分。
