當系統中存在 CM 噪聲時，需要使用圖 3-8 中突出顯示的元件來進行實現。請注意，未組裝電容器 C1、C5 和 C6，本文檔中提供的原理圖僅適用于處理差模噪聲。共模扼流圈 L3 也未組裝。原理圖中對此進行了展示，但通常只能使用鐵氧體磁珠或扼流圈，不能同時使用兩者。在本文檔中，組裝了磁珠 L1 和 L4。

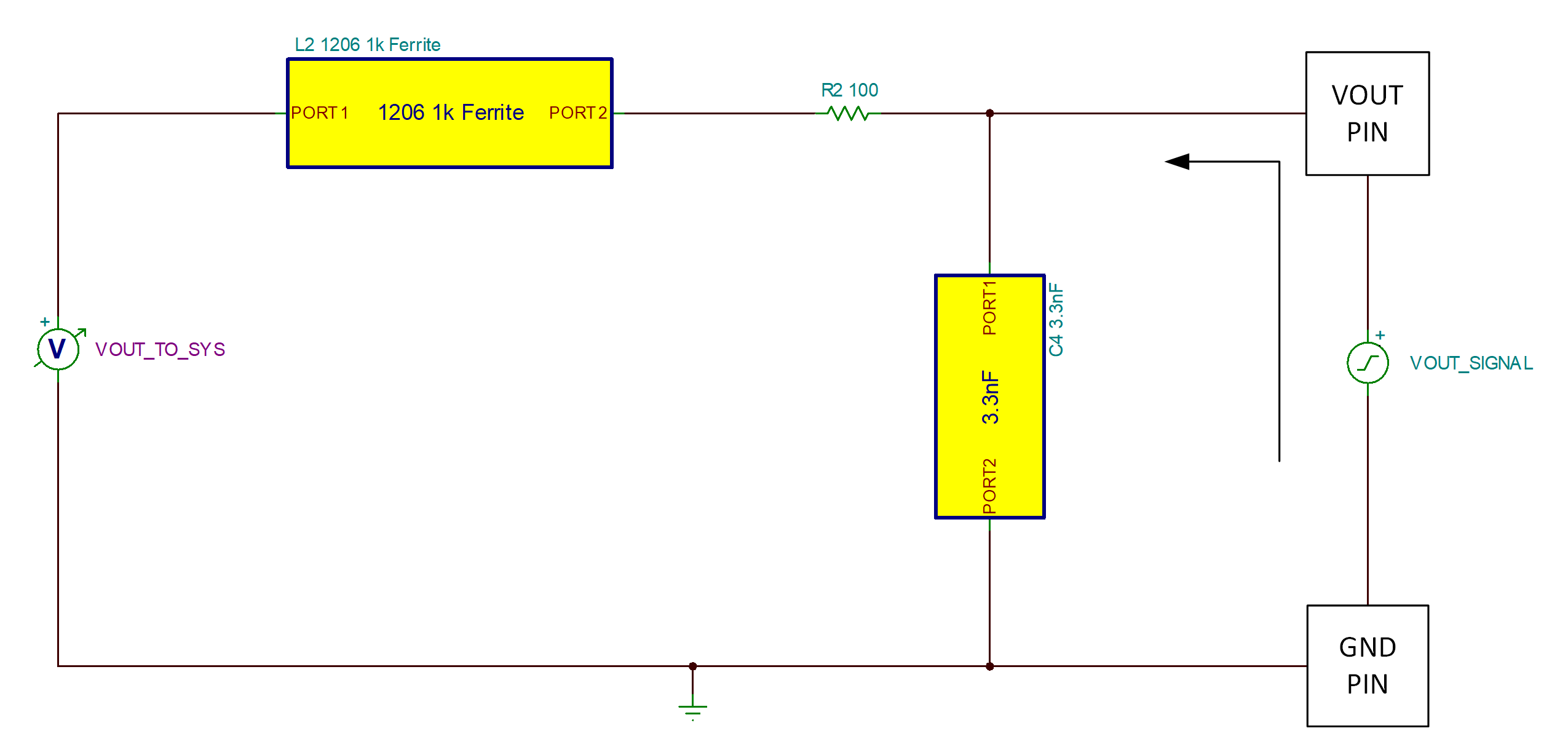

共模元件的容錯性不如元件 DM，因為這些元件與器件輸出信號上的鐵氧體磁珠會形成低通濾波器，因此有可能直接影響信號鏈中的帶寬和響應能力。從上面設計的差模濾波器開始，我們現在反轉驅動信號和測量點，以模擬按正常器件運行所驅動的輸出。圖 3-9 顯示了 TINA-TI 中原理圖的設置，而圖 3-10 顯示了輸出引腳頻率響應的交流掃描。該仿真表明，按照設計，濾波器對于輸出信號而言不會影響器件的輸出帶寬。
