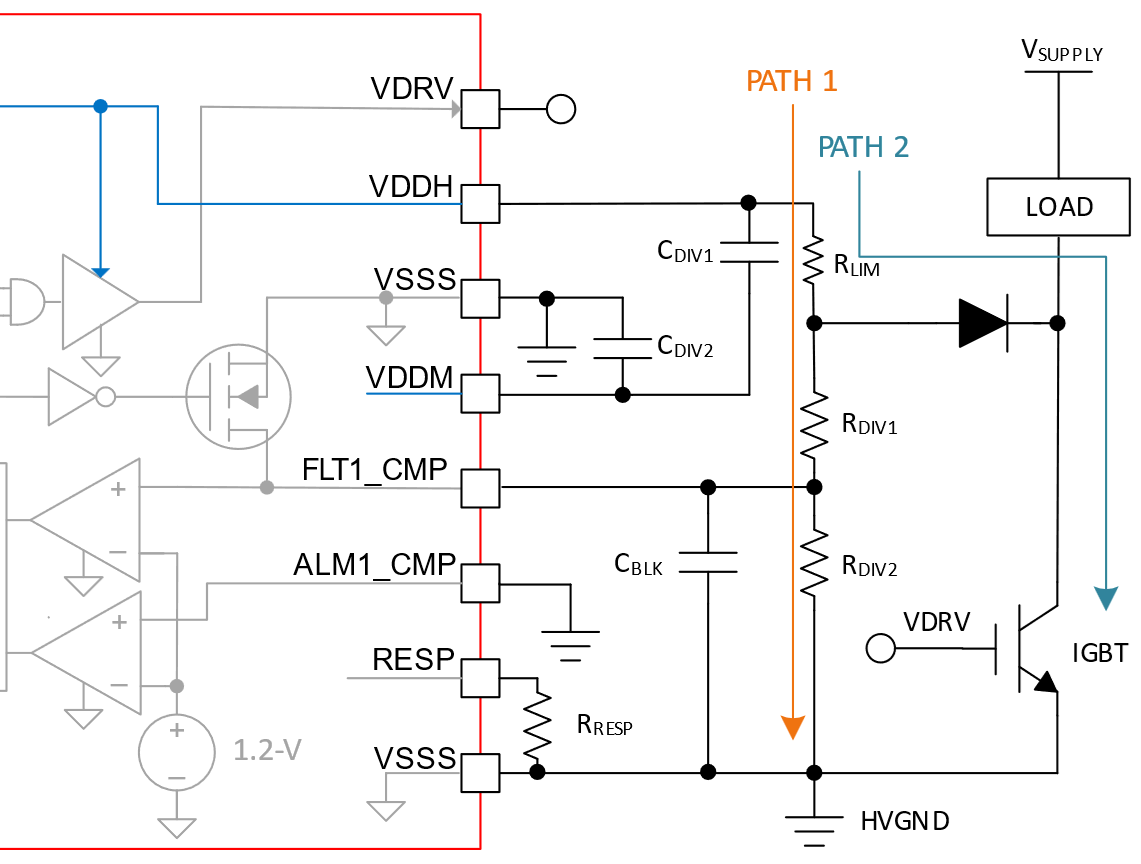

在 EN 為低電平上電時，TPSI3133 接收電力并開始將電力傳輸?shù)狡浯渭?jí)電源軌（VDDM 和 VDDH）。內部 MOSFET 將比較器輸入拉低，以避免誤觸發。一旦 EN 變?yōu)楦唠娖?，兩個電流路徑（路徑 1 和 2）將競爭以設置比較器輸入電壓，如 圖 2-1 所示。由于 IGBT 導通延遲，路徑 1 通常比路徑 2 快，因此一旦 EN 變?yōu)楦唠娖?，TPSI3133 就會將比較器輸入額外下拉保持 100ns，從而讓 IGBT 在檢測到故障之前完全導通。添加消隱電容 (C_BLK) 可以提供額外的延遲，但必須仔細選擇，以盡量減少應力時間。在過載情況下，IGBT 的 V_CE 上升，導致 HV 二極管陽極上的電壓升高，從而觸發故障比較器閾值。一旦 TPSI3133 檢測到故障，它就會關閉驅動器，進而關閉 IGBT，從而保護系統。
