2.4.3.1 用于控制柵極驅動器的次級側電源電壓的高側開關
TPS27S100x 是一款受到全面保護的單通道高側開關，具有集成式 NMOS 和電荷泵。該器件可從外部調節電流限值以鉗制浪涌或過載電流，從而提升整個系統的可靠性。圖 2-12 顯示了 TPS27S100 的原理圖設計。

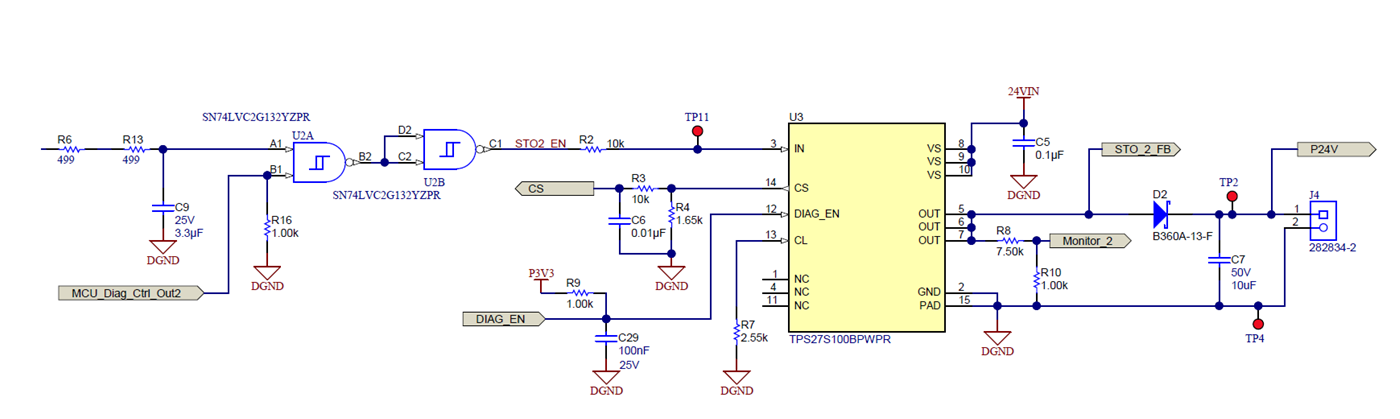

圖 2-12 TPS27S100 原理圖器件電源為 24V 并假定電源具備故障保護功能且能夠保持在 ±20% 容差范圍內。引腳 3 支持通過 STO2_EN 信號控制通道激活。
Equation6 計算電阻器 R4 的值，以使 1A 標稱電流保持在 0 至 3.3V 電流感測范圍內。若要實現更高的電流感測精度，建議首選具有 1% 或更佳容差的電阻器。
Equation6.
電阻器 R4 的值選擇為 1.65 k?。電流感測 (CS) 引腳通過低通濾波器（R3 和 C6）連接到診斷 MCU (SIL 1) 的 ADC 輸入端。
若要將可調電流限值設置為 1A，可使用Equation7 計算 R7。
Equation7.
電阻器 R7 的值選擇為 2.55 k?。
使能引腳永久連接到 3.3V，以實現持續診斷監控，同時還將信號發送回診斷 MCU (SIL 1)。
