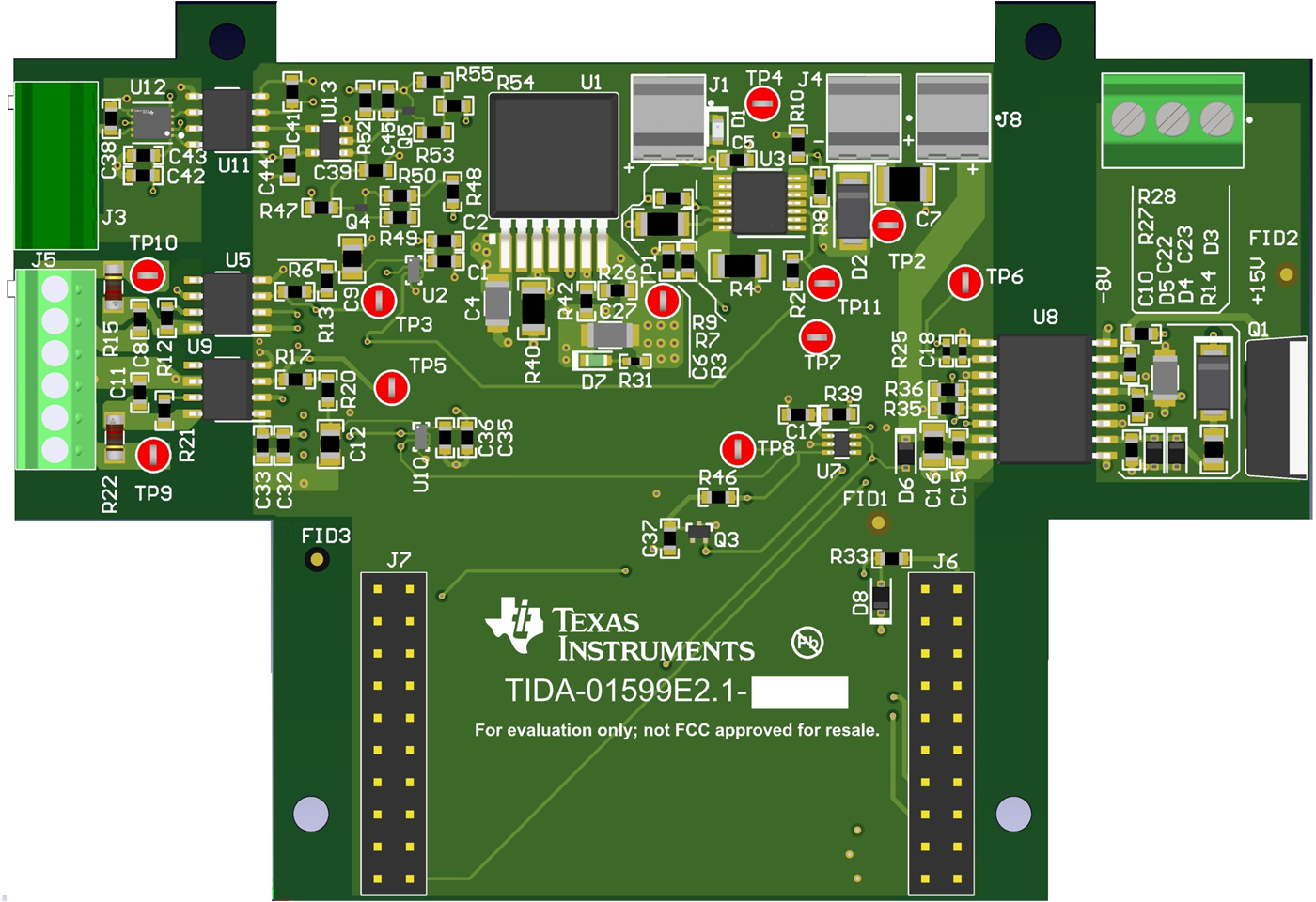

圖 3-1 顯示了修訂版 E2.1 印刷電路板 (PCB) 的頂視圖。
J5 是一個 6 引腳連接器,可向兩個 24V STO 信號提供輸入。J3 是一個五引腳連接器,用于從安全 PLC 提供 24V 電源,同時還將 STO_FB 信號反饋給 PLC。J1 是一個 24V 連接器,可向高側負載開關供電。3.3V 電源軌是在電路板上產生的,用于向數字隔離器、與門、低側開關和 MCU 供電。J4 和 J8 是分別從兩個開關輸出供應 24V 和 3.3V 電壓的連接器。
J6 和 J7 是母連接器,這些連接器已留出 52mm 以連接到 C2000? MCU LaunchPad? 開發套件。
表 3-1 至表 3-4 列出了 TIDA-01599 參考設計中所用全部連接器的引腳分配、引腳說明以及級別。
引腳 | 信號 | 規格 | 注釋 |
---|---|---|---|
J5-1 |
STO_2 |
24V 用于 STO_2 輸入 |
|
J5-2 |
GND2 |
24V 輸入 GND2 |
|
J5-3 |
GND1 |
24V 輸入 GND1 | |
J5-4 |
STO_1 |
24V 用于 STO_1 輸入 | |
J5-5 |
NC |
||
J5-6 |
NC |
引腳 | 信號 | 規格 | 注釋 |
---|---|---|---|
J3-1 |
安全 PLC 24V |
來自安全 PLC 的 24V 電源 |
|
J3-2 |
NC |
||
J3-3 |
STO_FB |
具有邏輯高電平 24V 和邏輯低電平 0V 的 STO 反饋信號 |
|
J3-4 |
NC |
||
J3-5 |
COM |
安全 PLC 24V 的參考地 |
引腳 | 信號 | 規格 | 注釋 |
---|---|---|---|
J1-1 |
DGND |
24V 輸入 DGND |
|
J1-2 |
24VIN |
24V 輸入 |
|
J4-1 |
P24V |
24V 輸出 |
STO_2 輸出 |
J4-2 |
DGND |
24V 輸出 DGND |
|
J8-1 |
VCC |
3.3V 輸出 |
STO_1 輸出 |
J8-2 | DGND | 3.3V 輸出 DGND |
引腳 | 信號 | 規格 | 注釋 |
---|---|---|---|
J6-1 |
P3V3 |
3.3V 輸出 |
|
J6-2 |
NC | ||
J6-3 |
NC | ||
J6-4 |
DGND |
3.3V 和 I/O 的 DGND |
|
J6-5 |
MCU_STO2_In | 用于 STO_2 通道的 ISO1211 3.3V 輸出 | 用于 ISO1211 診斷 |
J6-6 |
Monitor_1 | 用于 STO_1 通道的 TPS22919 3.3V 輸出 | 用于 TPS22919 診斷 |
J6-7 |
MCU_Diag_Ctrl_Out1 | 來自 SIL 1 MCU 的 3.3V 邏輯高電平脈沖 | 用于關閉安全開關 1 的診斷脈沖 |
J6-8 |
Monitor_2 | 用于 STO_2 通道的 TPS27S100 2.8V 輸出 | 用于 TPS27S100 診斷 |
J6-9 |
MCU_Diag_Ctrl_Out2 | 來自 SIL 1 MCU 的 3.3V 邏輯高電平脈沖 | 用于關閉安全開關 2 的診斷脈沖 |
J6-10 |
NC | ||
J6-11 |
NC | ||
J6-12 |
NC | ||
J6-13 |
RDY |
柵極驅動器的電源正常輸出,通過上拉電阻器連接到 3.3V | 兩個電源都正常時高電平有效 |
J6-14 |
NC |
||
J6-15 |
FLT |
柵極驅動器的故障輸出,通過上拉電阻器連接到 3.3V | 在 DESAT 情況下低電平有效 |
J6-16 |
NC |
||
J6-17 |
RST |
柵極驅動器的復位輸入(邏輯高電平 3.3V) | 施加低電平脈沖來復位故障鎖存 |
J6-18 |
NC |
||
J6-19 |
CS |
TPS27S100 的電流監視輸出,連接到 MCU ADC 輸入端,電壓范圍為 0V 至 3.3V | |
J6-20 |
NC |
||
J7-1 |
PWW_In |
來自 MCU 的 PWM 脈沖(邏輯低電平 0V,邏輯高電平 3.3V) | |
J7-2 |
DGND |
I/O 的 DGND |
|
J7-3 |
NC | ||
J7-4 |
NC | ||
J7-5 |
NC | ||
J7-6 |
NC | ||
J7-7 |
NC | ||
J7-8 |
NC | ||
J7-9 |
NC | ||
J7-10 |
NC | ||
J7-11 |
NC | ||
J7-12 |
NC | ||
J7-13 |
MCU_STO1_In |
用于 STO_1 通道的 ISO1211 3.3V 輸出 | 用于 ISO1211 診斷 |
J7-14 |
NC | ||
J7-15 |
DIAG_EN | TPS27S100 用于診斷功能的使能和禁用引腳 | 使能引腳永久連接到 3.3V,以實現持續診斷監控,同時還將信號發送回診斷 MCU (SIL 1)。 |
J7-16 |
NC |
||
J7-17 |
NC | ||
J7-18 |
NC | ||
J7-19 |
NC | ||
J7-20 |
NC |
