2.4.2 用于控制 VCC1 的 STO_1 信號流路徑

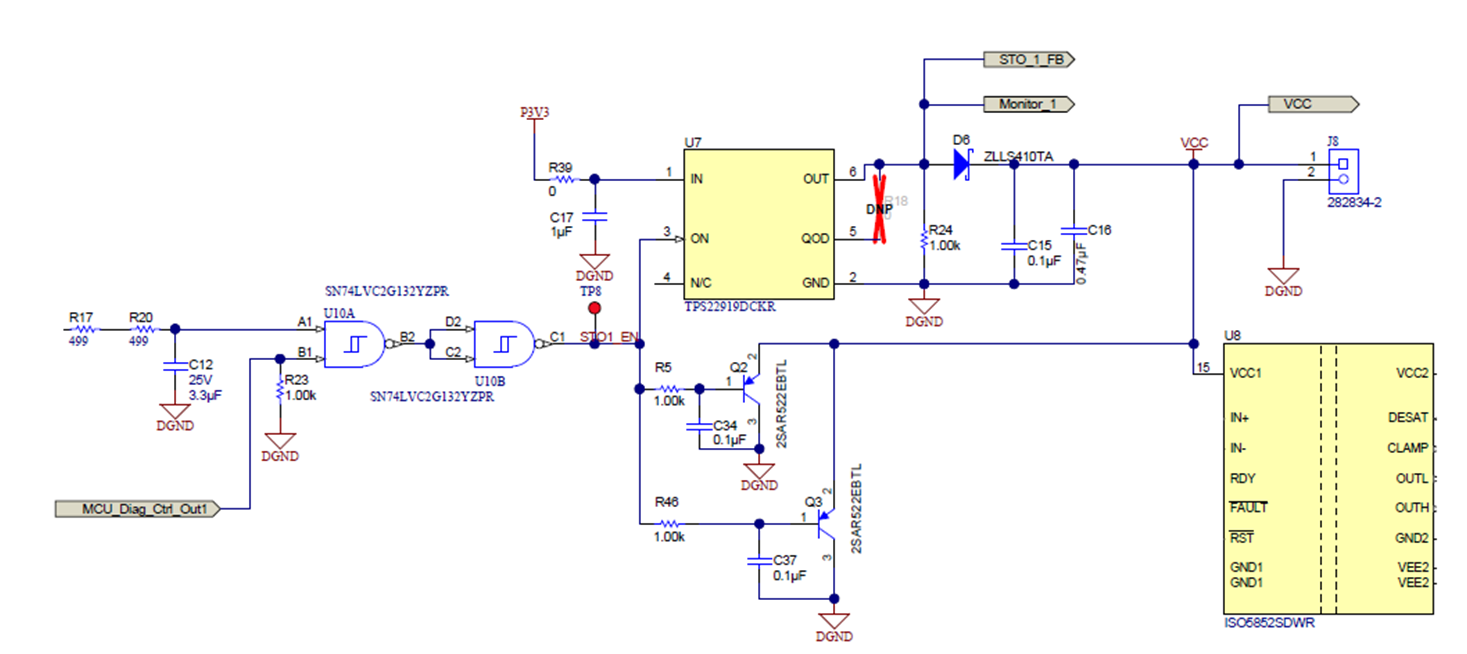

TPS22919 是一款小型、超低泄漏電流、單通道負載開關。圖 2-11 顯示了 TPS22860 的原理圖設計。
圖 2-11 TPS22919 原理圖器件電源為 3.3V 并假定電源具備故障保護功能且能夠保持在 ±20% 容差范圍內。若要限制輸入電源的壓降（由開關導通時流入放電負載電容器的瞬態浪涌電流引起），應在 VIN 和 GND 引腳之間放置一個 1 μF 的陶瓷電容器。
ON 引腳與標準 GPIO 邏輯閾值兼容，用于通過信號 STO1_EN 控制開關的狀態。QOD 引腳會保持開路，并且在 ON 引腳處于邏輯低電平時，輸出將保持浮動。
可使用Equation5 來計算給定電容和壓擺率條件下導通期間的浪涌電流。
開關的輸出端連接至柵極驅動器 3.3V 電源的初級側 (VCC)。在 STO_1 激活時，雙冗余 PNP 雙極結晶體管 Q2 和 Q3 會主動將邏輯側柵極驅動電源 VCC 鉗制至 GND。這可防止 VCC 電源的反向偏置流過 CMOS 輸入柵極驅動器 ISO5852S（或 ISO5452），以防 PWM 信號仍處于高電平有效 (3V3) 狀態。
