3.10 校準 EVM 上的 ADC 器件

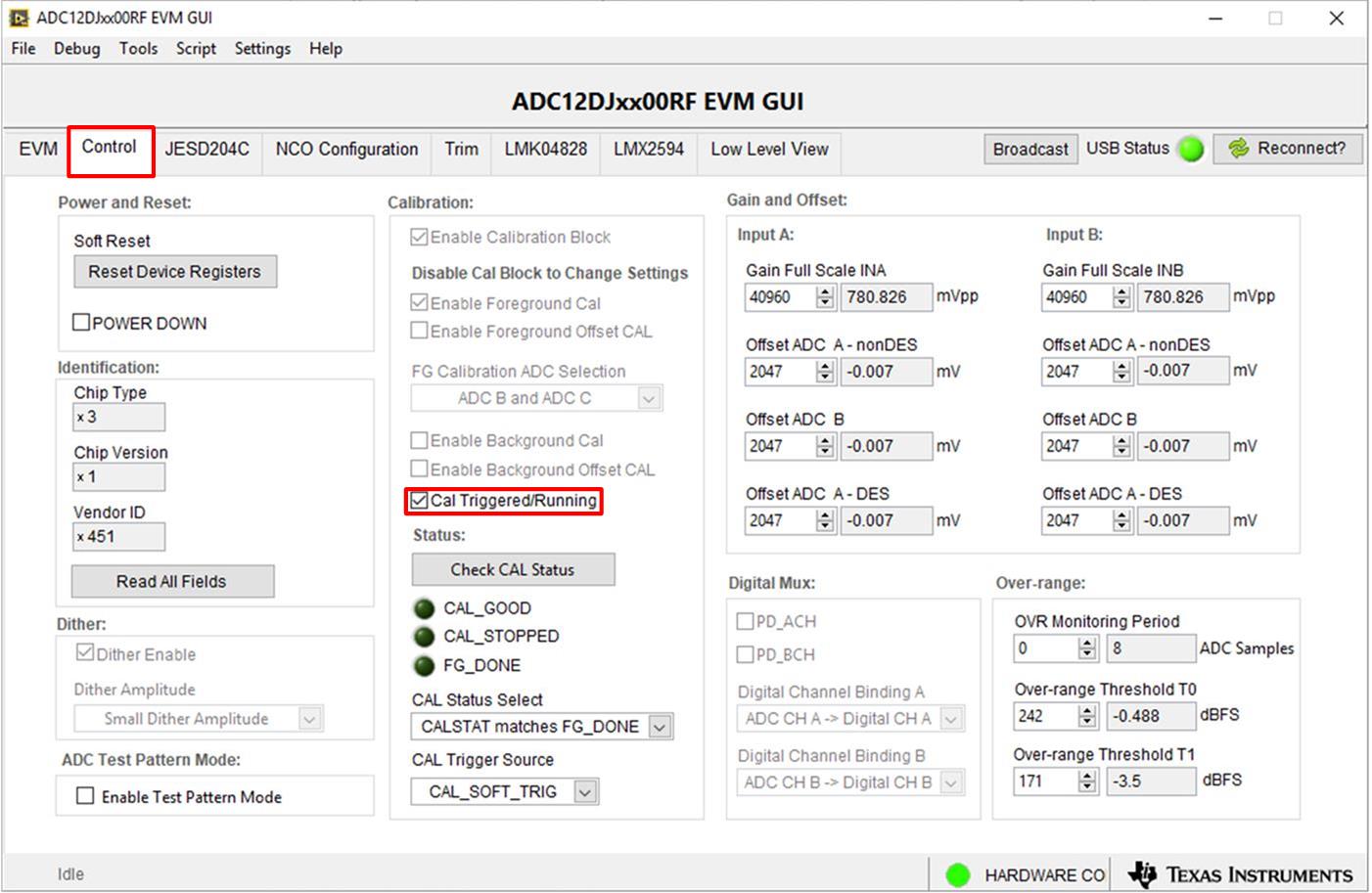

圖 3-3 ADC 控制配置 GUI- 在 PC 上打開 EVM GUI 后，導航到 Control 選項卡。
- 要校準 ADC，請點擊一下 Cal Triggered/Running，然后再次點擊它。這將停止并重新啟動校準引擎。 注：
此校準按鈕會執行實現完整性能所需的校準序列。Topic Link Label3.9 步驟期間會自動執行此校準，不過每次采樣率發生變化、ADC 溫度發生顯著變化后或退出斷電模式后，必須再次執行該校準。有關必要校準序列的詳細信息，請參閱 ADC12DJ5200RF/SE 器件數據表 (SLVSEN9)。
- 要啟用后臺校準，請執行以下步驟：
- 導航至 JESD204C 選項卡，然后點擊 JESD Block Enable 以停止 JESD204C 塊。
- 導航回 Control 選項卡，然后點擊 Enable Calibration Block 以禁用校準并允許更改設置。
- 點擊 Enable Background Cal。
- 如果還需要進行后臺偏移校準，請點擊 Enable Background Offset Cal。
- 點擊 Enable Calibration Block，重新啟用校準子系統
- 導航至 JESD204C 選項卡，然后點擊 JESD Block Enable，重新啟動 JESD204C 塊。
- 導航回 Control 選項卡并點擊一下 Cal Triggered/Running 按鈕，然后再次點擊它。這將重新啟動校準引擎。
- 要禁用后臺校準，請執行以下步驟：
- 導航至 JESD204C 選項卡，然后點擊 JESD Block Enable 以停止 JESD204C 塊。
- 導航回 Control 選項卡，然后點擊 Enable Calibration Block 以禁用校準并允許更改設置。
- 如果啟用了背景偏移校準，請點擊 Enable Background Offset Cal 以禁用該功能。
- 點擊 Enable Background Cal 以禁用該功能。
- 點擊 Enable Calibration Block，重新啟用校準子系統。
- 導航至 JESD204C 選項卡，然后點擊 JESD Block Enable，重新啟動 JESD204C 塊。
- 導航回 Control 選項卡并點擊一下 Cal Triggered/Running 按鈕，然后再次點擊它。這將重新啟動校準引擎。
