3.12 使用 HSDC Pro 軟件采集數據
以下步驟顯示了如何使用 HSDC Pro 軟件采集數據（請參閱圖 3-4）：
- 選擇要執行的測試。
- 選擇數據視圖。
- 選擇要查看的通道。
- 點擊采集按鈕以采集新數據。
其他提示：
- 使用 Test Options 文件菜單中的 Notch Frequency Bins 可以移除直流（消除直流噪聲和失調電壓）或基波（消除信號發生器的相位噪聲）周圍的頻段。
- 從 Data Capture Options 文件菜單中打開 Capture Option 對話框可以更改采集深度或啟用“Continuous Capture”或“FFT averaging”。
- 如果只分析部分頻譜，請通過 Test Options 文件菜單中的 Bandwidth Integration Markers 使用 Single Tone 測試。Channel Power 測試也很有用。
- 如果只分析已采集數據的子集，請將 Analysis Window (samples) 設置設為小于所采集總樣本數的值，并在屏幕頂部的小瞬態數據窗口中移動綠色或紅色標記，以選擇所需的數據子集。

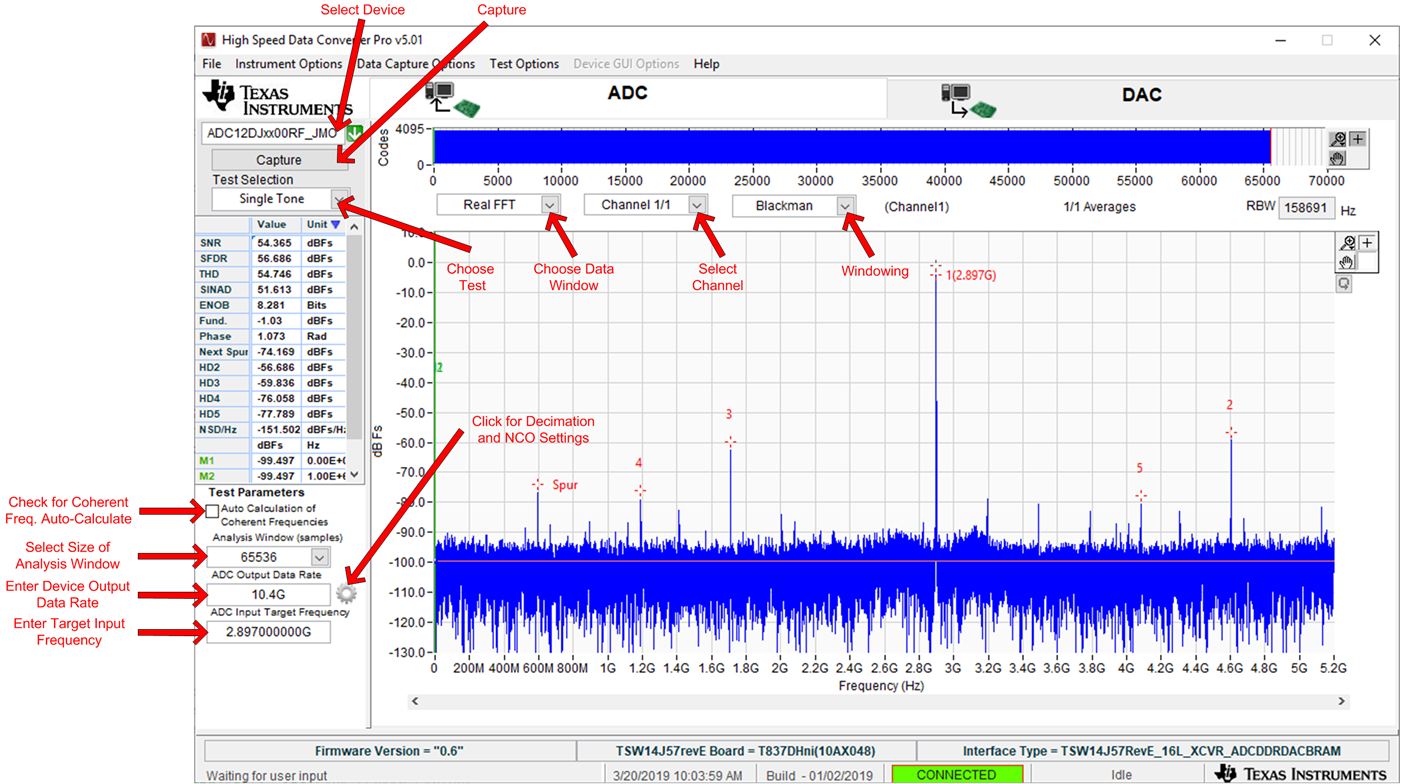

圖 3-4 High Speed Data Converter Pro (HSDC) GUI使用抽取和 NCO 功能時，請點擊齒輪符號以訪問 Additional Device Parameters 對話框，從而輸入以下詳細信息：
- ADC 采樣率
- ADC 輸入信號頻率
- NCO 頻率
- 抽取因子
HSDC Pro GUI 將根據這些輸入計算 ADC Output Data Rate。FFT 顯示屏中還將計算和識別 Fundamental and Harmonic 頻率位置。

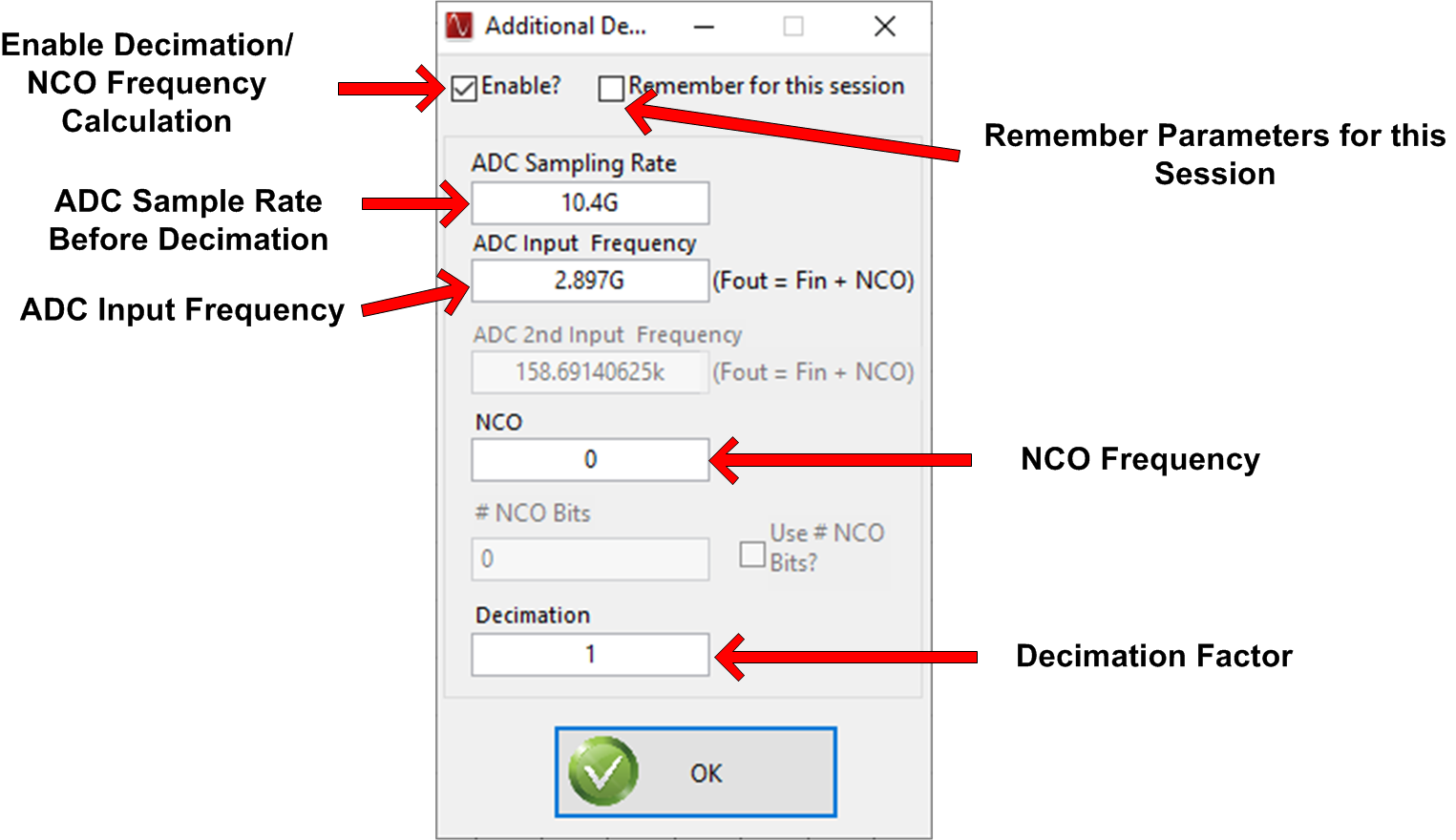

圖 3-5 附加器件參數對話框
