4.3.2 檢測反向旋轉的單向電機驅動

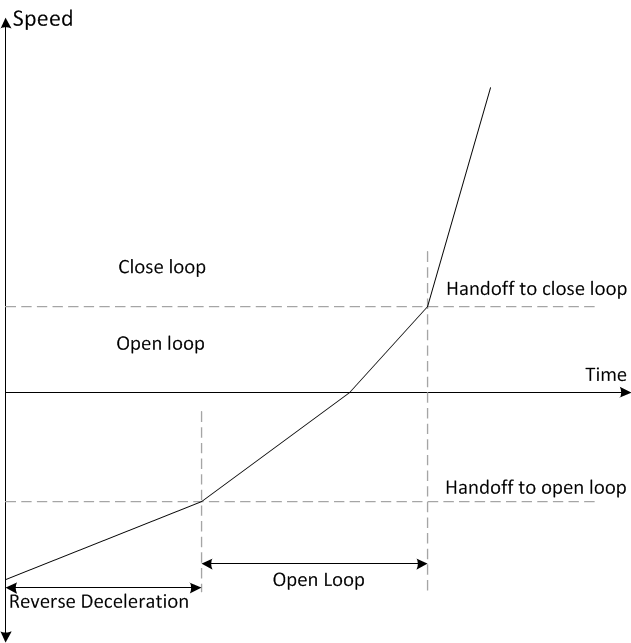

對于需要在特定方向旋轉電機的應用，了解電機是否在與預期旋轉方向相反的方向滑行或旋轉非常重要。MCT8315A 反向驅動功能執行后會使電機反向減速至零速，并在改變方向后加速，直到轉入閉環，如圖 4-1 所示。
圖 4-1 反向驅動功能MCT8315A 提供了一個選項，可在電機在反方向滑行或旋轉時應用制動并停止電機，然后在改變方向后使電機加速至進入閉環。
在吊扇和泵等應用中，必須在特定方向旋轉電機，才能獲得所需的結果。對于此類應用，建議遵循以下建議。
第 1 步：啟用 ISD [ISD_EN]
第 2 步：啟用電機 ISD 反向驅動 [RVS_DR_EN]
第 3 步：啟用反射重新同步 [RESYNC_EN]
